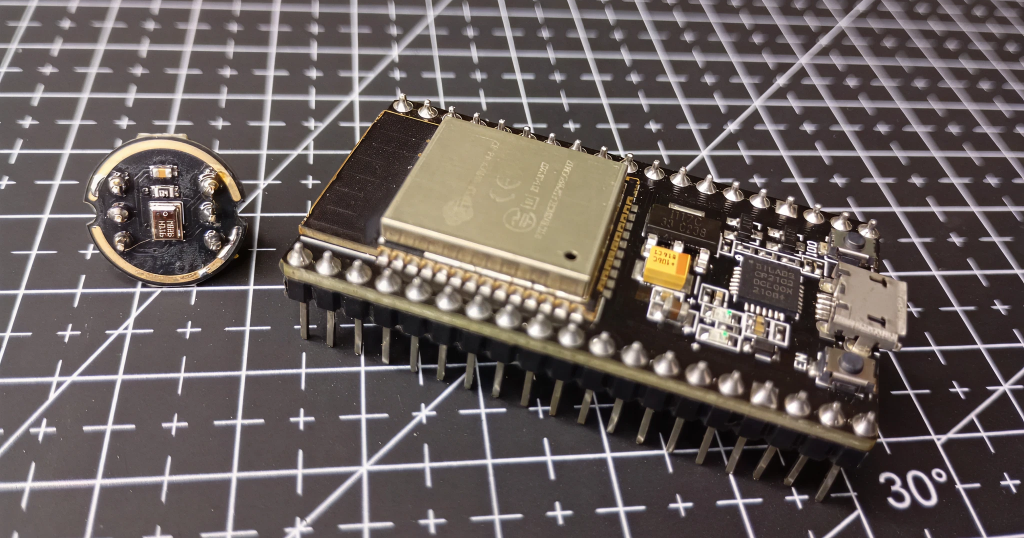

O uso do INMP441 com ESP32 está cada vez mais comum em projetos de automação, Internet das Coisas (IoT), assistentes de voz e sistemas de monitoramento. Isso acontece porque a combinação entre o microfone digital INMP441 e o ESP32 oferece uma solução prática e eficiente para captura de áudio com boa qualidade e baixa interferência.
Diferente dos microfones analógicos tradicionais, o INMP441 trabalha com sinal digital utilizando o protocolo I2S, o que simplifica a leitura e melhora o desempenho em projetos embarcados. O Microfone Omnidirecional INMP441 é um microfone MEMS amplamente utilizado com o ESP32 DevKit V1 por conta da compatibilidade e facilidade de implementação. Ao longo deste guia, você vai entender como esse sensor funciona, como utilizá-lo na prática e em quais tipos de projetos ele pode ser aplicado.
O que é o microfone INMP441

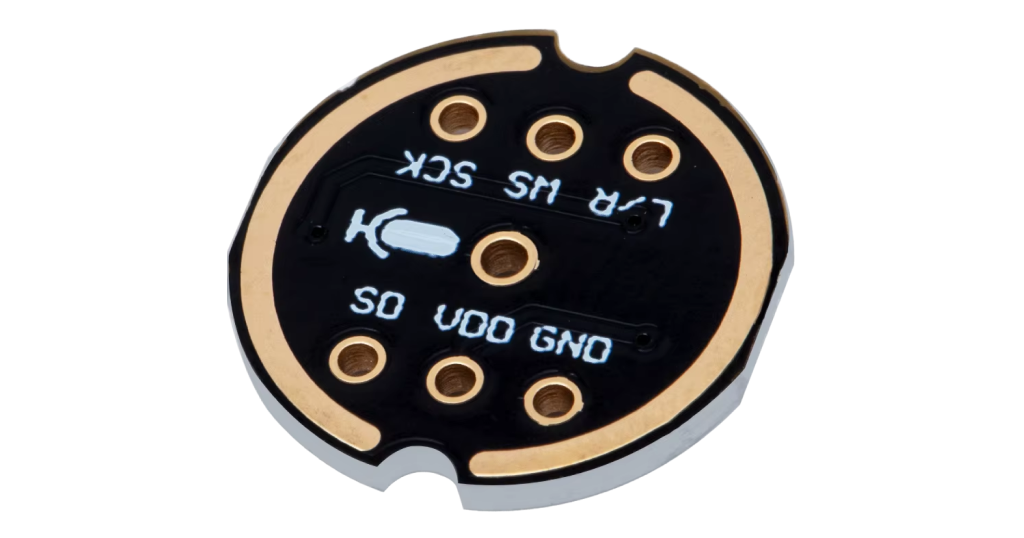

O Microfone Omnidirecional INMP441 é um microfone digital do tipo MEMS (Micro-Electro-Mechanical System), projetado para captar áudio com boa qualidade em projetos eletrônicos compactos. Ele possui característica omnidirecional, ou seja, é capaz de captar som vindo de todas as direções ao seu redor.
Diferente dos microfones analógicos tradicionais, que geram um sinal elétrico contínuo proporcional ao som captado, o INMP441 já realiza a conversão do áudio para sinal digital internamente. Isso significa que ele entrega os dados prontos para processamento, reduzindo interferências e simplificando o uso com microcontroladores compatíveis.
A comunicação com o microcontrolador é feita por meio da interface I2S, um protocolo digital específico para transmissão de áudio. Essa interface permite uma leitura mais precisa e estável dos dados, sendo amplamente utilizada em aplicações que envolvem captura e processamento de som.
Na prática, o INMP441 é uma excelente escolha para projetos que exigem captação de áudio mais confiável, especialmente quando comparado a microfones analógicos mais simples.
Principais características do INMP441
O Microfone Omnidirecional INMP441 se destaca por reunir características que facilitam sua aplicação em projetos embarcados, especialmente quando utilizado com microcontroladores como o ESP32.
Entre os principais pontos, podemos destacar:
- Captação omnidirecional: O microfone é capaz de captar som de todas as direções, o que o torna versátil para diferentes aplicações sem necessidade de posicionamento preciso.
- Saída digital (I2S): Ao contrário de microfones analógicos, o INMP441 envia os dados de áudio já digitalizados, garantindo maior precisão e menor suscetibilidade a ruídos.
- Baixo nível de ruído: Possui boa relação sinal-ruído, o que permite capturar áudio com mais clareza, mesmo em ambientes com interferência.
- Boa sensibilidade: Consegue detectar variações de som com eficiência, sendo adequado tanto para voz quanto para sons ambientes.
- Ideal para projetos embarcados: Seu tamanho compacto, baixo consumo e interface digital tornam o módulo uma excelente escolha para aplicações em IoT, automação e sistemas inteligentes.
Essas características fazem do INMP441 uma opção moderna e eficiente para quem busca trabalhar com captação de áudio em projetos eletrônicos. para mais informações, confira o INMP441 datasheet.
Como funciona o INMP441
O funcionamento do Microfone Omnidirecional INMP441 pode ser entendido de forma simples ao dividir o processo em algumas etapas.
Primeiro, o microfone capta as ondas sonoras do ambiente. Essas ondas fazem vibrar uma pequena estrutura interna do sensor, característica dos microfones MEMS, convertendo o som em um sinal elétrico.
Em seguida, esse sinal passa por um conversor interno que transforma o áudio em dados digitais. Diferente dos microfones analógicos, que exigem leitura por uma entrada analógica, o INMP441 já entrega o sinal pronto para processamento.
A transmissão desses dados é feita por meio do protocolo I2S, que é específico para áudio digital. Esse protocolo utiliza linhas de comunicação sincronizadas para enviar os dados de forma contínua e organizada.
Por fim, entra o papel do microcontrolador, como o ESP32. Ele é responsável por receber esses dados digitais, interpretar as informações e utilizá-las conforme a aplicação, seja para medir intensidade sonora, gravar áudio ou acionar alguma ação no projeto.
Na prática, o INMP441 simplifica bastante o processo de captura de áudio, pois já realiza internamente as etapas mais complexas de conversão do sinal.
Pinagem do INMP441

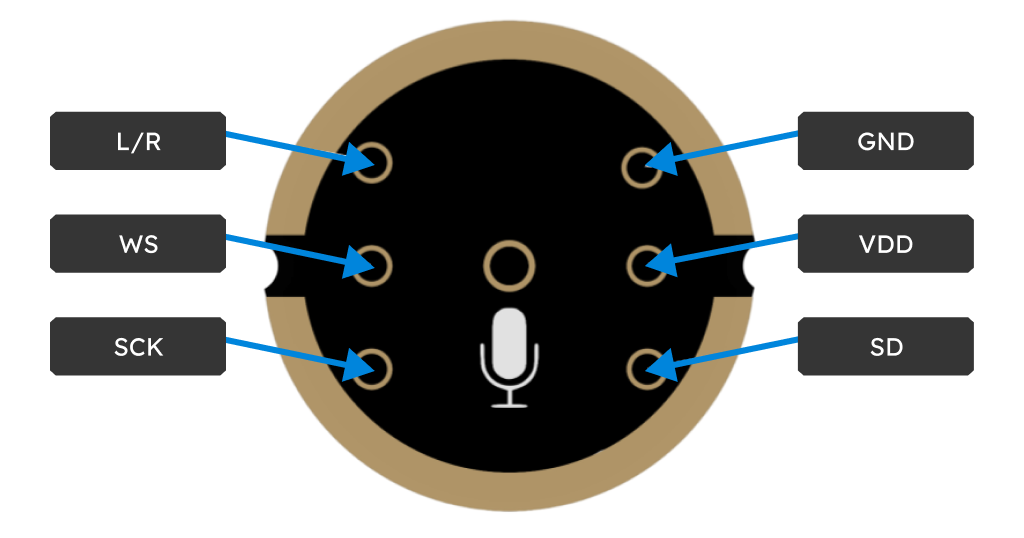

Para utilizar corretamente o Microfone Omnidirecional INMP441, é importante entender a função de cada pino do módulo. Como se trata de um microfone digital com interface I2S, suas conexões são diferentes dos microfones analógicos tradicionais.
Abaixo estão os principais pinos e suas funções:
- VDD: Responsável pela alimentação do módulo. Deve ser conectado a 3.3V (não utilize 5V para evitar danos).
- GND: Terra do circuito, deve ser conectado ao GND do microcontrolador.
- SCK (Serial Clock): Pino de clock do protocolo I2S. Sincroniza a transmissão dos dados de áudio.
- WS (Word Select): Também chamado de LRCLK, define o canal de áudio (esquerdo ou direito) durante a transmissão.
- SD (Serial Data): Pino responsável por enviar os dados digitais do áudio para o microcontrolador.
- L/R: Define o canal do microfone (Left ou Right).
- Conectado ao GND → canal esquerdo
- Conectado ao VCC → canal direito
Dica importante! Ao utilizar apenas um microfone no projeto, você pode definir o pino L/R de acordo com a configuração do seu código. Já em projetos com dois microfones, esse pino é essencial para separar os canais de áudio. Com a pinagem correta, a integração com o ESP32 se torna simples e eficiente
INMP441 com Arduino é possível?
Essa é uma dúvida bastante comum: é possível usar o microfone INMP441 com Arduino? A resposta depende do modelo de placa.
Os Arduinos mais tradicionais, como Arduino Uno e Nano, não são ideais para esse tipo de aplicação. Isso acontece porque o INMP441 utiliza o protocolo I2S para transmitir áudio digital, e essas placas não possuem suporte nativo para esse tipo de comunicação. Além disso, elas têm limitações de processamento e memória que dificultam a leitura contínua de dados de áudio.
Na prática, isso significa que, mesmo que existam formas alternativas de tentar implementar a comunicação, o resultado não será confiável nem simples de reproduzir.
Por outro lado, existem placas que lidam muito melhor com esse tipo de sensor. O principal exemplo é o ESP32 DevKit V1, que possui suporte nativo ao protocolo I2S e desempenho suficiente para processar dados de áudio com facilidade. Por isso, o uso de INMP441 ESP32 é o mais recomendado para quem busca uma solução funcional e estável.
Além do ESP32, algumas placas mais avançadas do ecossistema Arduino também oferecem suporte a I2S, mas geralmente com menor disponibilidade de exemplos e maior complexidade de implementação.
De forma geral, se o seu objetivo é trabalhar com captação de áudio de forma prática e eficiente, a melhor escolha é utilizar o INMP441 com ESP32.
Como usar o INMP441 com ESP32
Agora que você já entende o funcionamento do sensor, vamos para a parte prática: como utilizar o Microfone Omnidirecional INMP441 com o ESP32 em um projeto capaz de visualizar a intensidade do som em tempo real utilizando um Display Bar Graph de 10 segmentos.
A integração é relativamente simples, já que o ESP32 possui suporte nativo ao protocolo I2S, utilizado pelo INMP441 para transmissão digital de áudio.
INMP441 com ESP32: Circuito
Para começar, faça as seguintes ligações entre o INMP441 e o ESP32:
INMP441 → ESP32
- VDD → 3.3V
- GND → GND
- SCK → GPIO 26
- WS → GPIO 25
- SD → GPIO 33
- L/R → GND

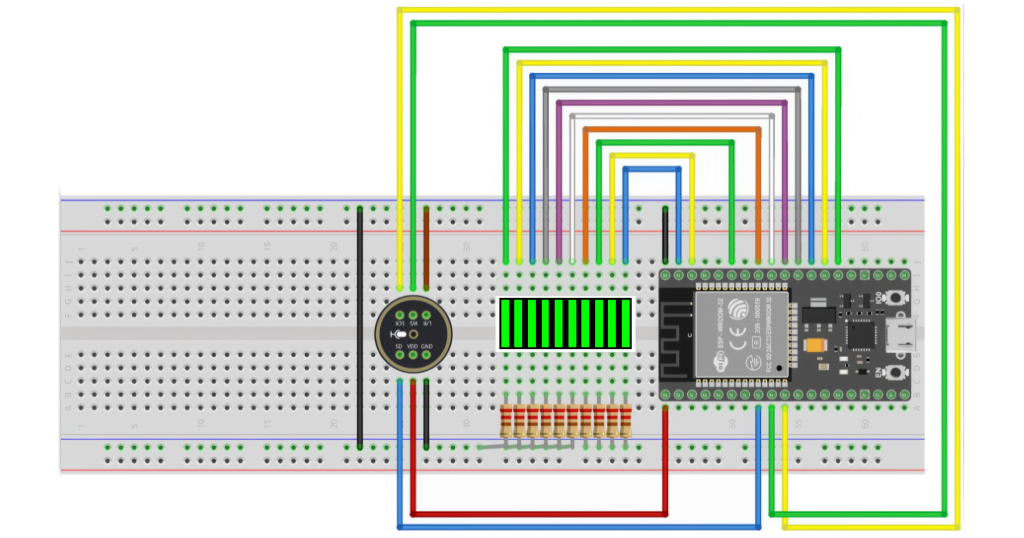

O pino L/R conectado ao GND define que o microfone utilizará o canal esquerdo na comunicação I2S. Abaixo você pode conferir o esquemático completo do circuito:
INMP441 com ESP32: Biblioteca
Para trabalhar com o microfone, utilizamos o driver I2S já disponível no ambiente ESP32 da Arduino IDE. Dessa forma, normalmente não é necessário instalar bibliotecas externas.
Neste projeto, o ESP32 será responsável por:
- inicializar o barramento I2S
- realizar a leitura digital do áudio
- calcular a intensidade sonora
- controlar os LEDs do Bar Graph conforme o volume captado
O resultado é um efeito semelhante a um VU Meter, muito utilizado em equipamentos de áudio para representar visualmente o nível do som.
INMP441 com ESP32: Código
O código abaixo realiza:
- leitura contínua do INMP441
- cálculo da intensidade média do áudio
- acionamento do Display Bar Graph conforme o volume do ambiente
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 |
#include "driver/i2s.h" // ========================= // INMP441 // ========================= #define I2S_WS 25 #define I2S_SD 33 #define I2S_SCK 26 // ========================= // Bar Graph // ========================= const int leds[10] = {0, 4, 16, 17, 5, 18, 19, 21, 22, 23}; void setup() { Serial.begin(115200); // ========================= // Configura LEDs // ========================= for (int i = 0; i < 10; i++) { pinMode(leds[i], OUTPUT); digitalWrite(leds[i], LOW); } // ========================= // Configuração I2S // ========================= i2s_config_t i2s_config = { .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX), .sample_rate = 16000, .bits_per_sample = I2S_BITS_PER_SAMPLE_32BIT, .channel_format = I2S_CHANNEL_FMT_ONLY_LEFT, .communication_format = I2S_COMM_FORMAT_I2S, .intr_alloc_flags = 0, .dma_buf_count = 4, .dma_buf_len = 64, .use_apll = false, .tx_desc_auto_clear = false, .fixed_mclk = 0 }; i2s_pin_config_t pin_config = { .bck_io_num = I2S_SCK, .ws_io_num = I2S_WS, .data_out_num = I2S_PIN_NO_CHANGE, .data_in_num = I2S_SD }; i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL); i2s_set_pin(I2S_NUM_0, &pin_config); i2s_zero_dma_buffer(I2S_NUM_0); Serial.println("VU Meter iniciado"); } void loop() { long soma = 0; // Faz média de várias amostras for (int i = 0; i < 100; i++) { int32_t sample = 0; size_t bytes_read; i2s_read( I2S_NUM_0, &sample, sizeof(sample), &bytes_read, portMAX_DELAY ); sample = abs(sample); soma += sample; } long media = soma / 100; // Ajusta escala int nivel = map(media, 0, 10000000, 0, 10); nivel = constrain(nivel, 0, 10); // Atualiza LEDs for (int i = 0; i < 10; i++) { if (i < nivel) { digitalWrite(leds[i], HIGH); } else { digitalWrite(leds[i], LOW); } } Serial.println(media); delay(20); } |

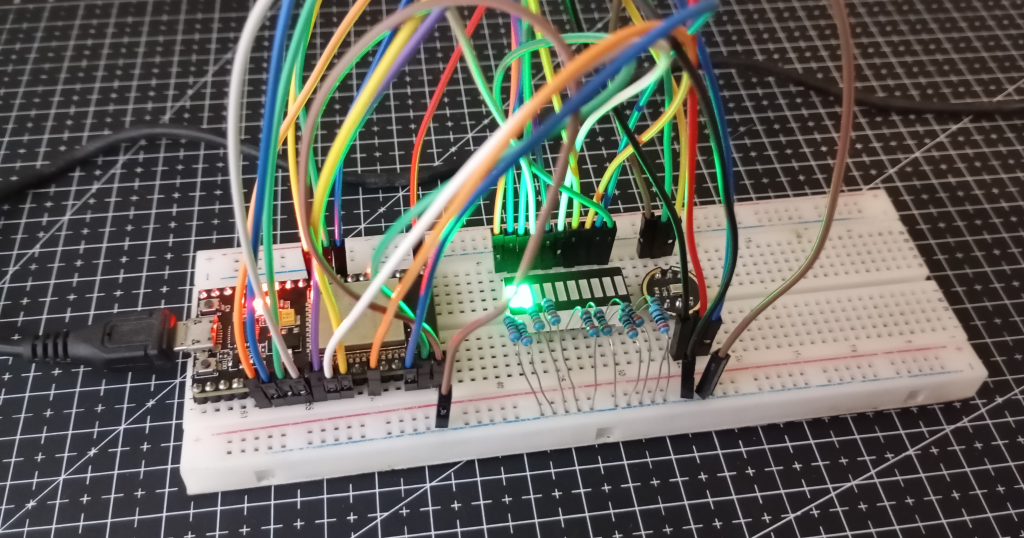

Com o código carregado no ESP32, o Bar Graph passará a responder aos sons do ambiente:
- poucos LEDs acesos em ambientes silenciosos
- mais LEDs acesos conforme o volume aumenta
Isso torna o projeto uma excelente introdução ao processamento de áudio com ESP32 e sensores digitais I2S.
Aplicações práticas do INMP441
O Microfone Omnidirecional INMP441 pode ser utilizado em diversos projetos de eletrônica e IoT, principalmente quando combinado com placas como o ESP32 DevKit V1. Sua interface digital e boa qualidade de captação tornam o módulo bastante versátil para aplicações modernas.
Confira algumas das principais utilizações:
- Assistentes de voz: O INMP441 pode ser usado em sistemas de comando por voz, permitindo captar comandos e integrar projetos com assistentes virtuais ou automações inteligentes.
- Detecção de som: Ideal para projetos que precisam identificar ruídos, palmas ou presença sonora, podendo acionar alertas, luzes ou outros dispositivos automaticamente.
- Gravação de áudio: Por possuir saída digital via I2S, o módulo consegue capturar áudio com boa qualidade para armazenamento, transmissão ou processamento posterior.
- Projetos IoT: Muito utilizado em aplicações conectadas, o INMP441 pode enviar dados sonoros para servidores, dashboards ou sistemas de monitoramento remoto.
- Monitoramento ambiental: Também pode ser empregado para medir níveis de ruído em ambientes, ajudando em aplicações de análise sonora, automação residencial ou controle de poluição sonora.
Graças ao seu tamanho compacto e facilidade de integração, o INMP441 é uma excelente opção para quem deseja adicionar captação de áudio a projetos embarcados.
Conclusão
O INMP441 é um microfone digital compacto, eficiente e bastante versátil para projetos com ESP32 e outros microcontroladores compatíveis com I2S. Sua capacidade de captar áudio com boa qualidade, aliada à facilidade de integração, faz com que ele seja uma ótima opção tanto para iniciantes quanto para makers mais avançados.
Ao longo deste artigo, vimos como o módulo funciona, suas principais características, aplicações práticas e como realizar a conexão básica com o ESP32. Com isso, já é possível começar a desenvolver projetos de automação, detecção sonora, assistentes de voz e sistemas IoT com captação de áudio.
Se você quer explorar novas possibilidades em projetos embarcados, vale a pena testar o Microfone Omnidirecional INMP441 e experimentar aplicações envolvendo áudio digital na prática. Para saber todas as novidades da MakerHero, acompanhe nosso Instagram!
