Neste post, vamos explorar o que é um optoacoplador, dispositivo que garante a segurança e o isolamento elétrico entre circuitos. Você aprenderá como funcionam, para que servem e os diversos tipos disponíveis. Além disso, vamos abordar como testar e utilizar esses componentes em projetos práticos.
O que é um optoacoplador?
Um optoacoplador, também conhecido como acoplador óptico, é um componente eletrônico utilizado para transferir sinais elétricos entre dois circuitos, enquanto mantém um isolamento elétrico total entre eles. Essa separação é possível graças à luz emitida internamente pelo componente, que funciona como meio de transmissão.

O dispositivo é composto por dois elementos principais encapsulados em um único invólucro: um emissor de luz, geralmente um LED, e um receptor de luz, que pode ser um fototransistor (optoacoplador PC817, por exemplo), fotodiodo, SCR ou outro sensor de luz. Quando uma corrente elétrica é aplicada ao LED, ele emite luz, que é captada pelo receptor. O receptor então converte essa luz de volta em um sinal elétrico, sem que haja contato direto entre os circuitos.
Essa característica de isolamento elétrico é fundamental em aplicações onde é necessário proteger componentes sensíveis de tensões perigosas, evitar interferências eletromagnéticas ou assegurar que falhas em uma parte do sistema não afetem o restante. Além disso, os optoacopladores são usados em sistemas de controle e automação industrial, fontes de alimentação chaveadas e interfaces de comunicação entre dispositivos de diferentes níveis de tensão.
Como funciona um optoacoplador?
O funcionamento de um optoacoplador é baseado na conversão de sinais elétricos em luz e, posteriormente, de luz em sinais elétricos, garantindo o isolamento entre os circuitos conectados. Ele opera em dois estágios principais: emissão e recepção.
- Emissão de luz: O circuito de entrada do optoacoplador contém um diodo emissor de luz (LED). Quando uma corrente elétrica é aplicada ao LED, ele gera luz, geralmente no espectro infravermelho. A intensidade da luz emitida é proporcional à corrente elétrica que passa pelo LED.
- Recepção de luz: O circuito de saída possui um elemento sensor, que pode ser um fototransistor (como é o caso do optoacoplador 4N35), fotodiodo, ou outro dispositivo sensível à luz. Esse elemento capta a luz emitida pelo LED e a converte em uma corrente elétrica. No caso de um fototransistor, por exemplo, a luz incidente no dispositivo controla sua condução, permitindo que ele atue como uma chave ou amplificador de sinal.
O LED e o receptor estão fisicamente separados dentro do invólucro do optoacoplador, mas alinhados para que a luz possa ser transmitida de um para o outro. Essa separação garante que não haja conexão elétrica direta entre os circuitos de entrada e saída, oferecendo isolamento galvânico.
Para que serve um optoacoplador?
Os optoacopladores desempenham um papel essencial em aplicações onde é necessário isolar eletricamente diferentes partes de um circuito, protegendo componentes sensíveis e garantindo a segurança em sistemas que envolvem altas tensões. Eles são capazes de suportar diferenças de potencial na ordem de milhares de volts entre os circuitos de entrada e saída, tornando-os ideais para aplicações envolvendo circuitos digitais que interagem com redes de corrente alternada (AC).
Um exemplo comum de uso é a detecção do momento exato em que a tensão de uma fonte AC passa pelo valor zero (zero crossing). Essa informação é fundamental para o funcionamento de dispositivos como dimmers, que controlam a intensidade luminosa, e fontes chaveadas, amplamente utilizadas em carregadores de celulares e outros equipamentos eletrônicos.
Além disso, optoacopladores são utilizados para:
- Isolar circuitos de baixa e alta tensão: Essa aplicação é comum em equipamentos de áudio, onde interferências elétricas devem ser evitadas para manter a qualidade do som.
- Construir relés de estado sólido: O relé optoacoplador substitui o relé mecânico tradicional, garantindo maior durabilidade e operação silenciosa, já que não possuem partes móveis.
- Proteger sistemas de controle industrial: Em ambientes industriais, os optoacopladores são usados para conectar controladores lógicos programáveis (CLPs) e sensores a sistemas de potência, garantindo que surtos ou falhas não danifiquem os dispositivos de controle.
Devido à sua capacidade de isolar e transmitir sinais de forma eficiente, os optoacopladores são uma solução indispensável em diversos projetos e aplicações, desde sistemas eletrônicos simples até equipamentos industriais complexos.
Tipos de optoacopladores
Os optoacopladores estão disponíveis em diversas configurações, cada uma projetada para atender a aplicações específicas. Os principais tipos incluem:
- Optoacoplador com fototransistor: O optoacoplador com fototransistor é o tipo mais comum e versátil. Ele consiste em um LED no lado emissor, que converte um sinal elétrico em luz, e um fototransistor no lado receptor, que converte essa luz de volta em sinal elétrico. Exemplos são o optoacoplador 4N25, NCY17-2, CNY17-3 e TIL113.
- Optoacoplador com fotodiodo: O optoacoplador com fotodiodo é projetado para aplicações que exigem alta precisão e velocidade. Nesse tipo, o fotodiodo, que responde mais rapidamente à luz do que um fototransistor, é usado como receptor.
- Optoacoplador com SCR: O optoacoplador com SCR (Retificador Controlado por Silício) é especializado para conduzir correntes mais altas. Ele utiliza um LED como emissor e um SCR como receptor.
- Optoacoplador com Triac: Os optoacopladores com triac são projetados para controlar cargas diretamente em corrente alternada (AC). Eles utilizam um LED emissor e um triac como receptor, permitindo o chaveamento de cargas como motores, lâmpadas e aquecedores. Exemplos são o optoacoplador MOC3021, MOC3020, MOC3022 e MOC3010.
- Optoacoplador com fotovoltaico: O optoacoplador com fotovoltaico utiliza um LED emissor e um receptor que gera uma tensão elétrica ao ser exposto à luz. Esse tipo de optoacoplador é especialmente útil para acionar diretamente gates de dispositivos de potência, como MOSFETs e IGBTs, sem necessidade de uma fonte de alimentação externa.
- Optoacoplador de alta velocidade: O optoacoplador de alta velocidade é projetado para operar em sinais de alta frequência. Ele utiliza sensores rápidos, como fotodiodos, para garantir respostas quase instantâneas.
- Optoacoplador digital: Os optoacopladores digitais são projetados para trabalhar diretamente com sinais lógicos, como os de padrões TTL ou CMOS. Eles integram circuitos que permitem transmitir sinais digitais sem a necessidade de conversão adicional.
Como testar um optoacoplador?
Testar um optoacoplador em um circuito é uma forma prática de verificar se ele está funcionando corretamente. O teste envolve a aplicação de um sinal no lado do LED e a observação do comportamento no lado do receptor.
Siga os passos abaixo para montar um circuito optoacoplador:

No lado de entrada (LED), conecte o terminal ânodo do LED a uma fonte de tensão DC (geralmente 5V ou 12V, dependendo do modelo do optoacoplador) por meio de um resistor limitador de corrente. Esse resistor protege o LED contra sobrecarga, limitando a corrente para valores típicos entre 10mA e 20mA.
No lado de saída (receptor), conecte um resistor de pull-up ao coletor do fototransistor e o emissor ao terra. Se o receptor for um triac ou SCR, conecte-o a uma carga adequada, como um LED indicador ou um pequeno motor.
Energize o LED aplicando tensão na entrada. Isso fará o LED emitir luz internamente, acionando o receptor.
No lado do receptor, observe a resposta:
- Para fototransistores: O coletor deve “fechar” o circuito, e você verá uma mudança no estado do componente de saída, como um LED acendendo ou um sinal de tensão caindo para próximo de zero no coletor.
- Para triacs ou SCRs: O dispositivo deve conduzir e ativar a carga conectada.
Se o LED no lado receptor acender ou o circuito conectado ao receptor for ativado corretamente, o optoacoplador está funcional. Caso não haja resposta, verifique as conexões, o resistor limitador e a fonte de alimentação. Se tudo estiver correto, o optoacoplador pode estar defeituoso.
Como utilizar?
Os optoacopladores são componentes extremamente versáteis e úteis em projetos maker. Eles podem ser utilizados para diversas finalidades, como acionar o botão de um equipamento sem interferir no seu funcionamento, integrar diferentes partes de um projeto alimentadas por fontes distintas ou facilitar a comunicação entre microcontroladores que operam com níveis lógicos diferentes – como o Arduino e o ESP8266.
Na prática, imagine o seguinte: um Arduino aciona um optoacoplador, que, por sua vez, fecha o circuito de um LED alimentado por uma bateria de 9V. Isso permite que o LED receba mais do que os 5V fornecidos pelo Arduino, mantendo este completamente isolado da tensão mais alta e eliminando o risco de danos ao microcontrolador.

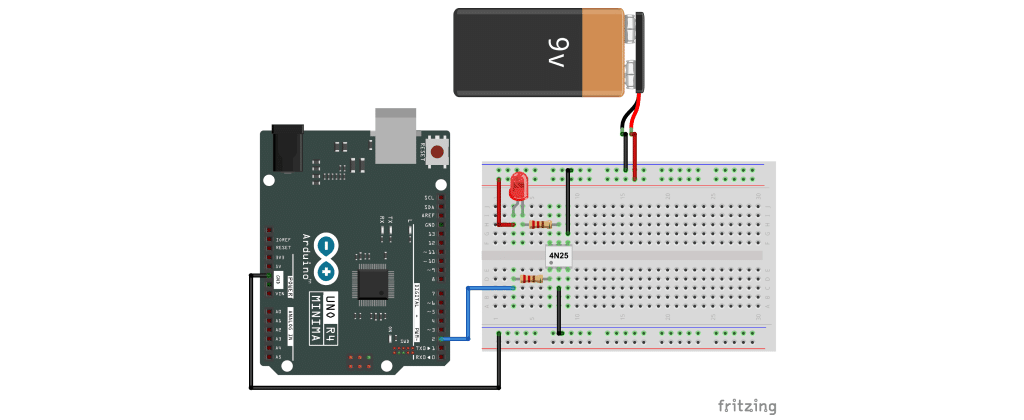

Para utilizar o optoacoplador 4N25, o esquema de conexão é simples:

- Entrada (lado do LED): Conecte o cátodo do LED interno do optoacoplador ao GND do microcontrolador. Ligue o ânodo ao pino de saída digital do microcontrolador por meio de um resistor de 220Ω.
- Saída (lado do fototransistor): Conecte o circuito a ser acionado entre o emissor e o coletor do fototransistor. O negativo do circuito deve estar ligado ao coletor.
Essa configuração permite que o microcontrolador acione circuitos externos de forma segura e isolada.
O uso de optoacopladores em projetos maker é quase infinito. Eles são especialmente úteis para controlar dispositivos comerciais, como controles remotos ou aparelhos de som, sem a necessidade de compreender todos os detalhes internos de seu funcionamento ou correr o risco de danificá-los. O optoacoplador pode ser configurado para acionar os botões desses equipamentos de acordo com comandos do microcontrolador, ampliando as possibilidades criativas para seus projetos.
Um exemplo prático desse tipo de aplicação foi apresentado no post Começando com o ATtiny85, onde um optoacoplador foi usado para acionar componentes externos de maneira eficiente e segura. Seja para controle de dispositivos, comunicação entre microcontroladores ou integração de circuitos, o optoacoplador é um recurso indispensável para os entusiastas da eletrônica e da automação.
