A Placa MP3 Bluetooth JQ-D099BT é uma solução prática para transformar uma caixa de som comum em um sistema multimídia completo. Com suporte a Bluetooth, USB, cartão SD e rádio FM, esse módulo permite modernizar equipamentos antigos ou montar projetos personalizados de forma simples e econômica.
Muito utilizada em projetos DIY, caixas ativas, sistemas automotivos e aplicações educacionais, essa placa se destaca pela flexibilidade de alimentação (5V a 12V DC) e pela simplicidade de instalação.
Ao longo deste post, você vai entender como o módulo funciona, suas principais aplicações e aprender o passo a passo para montar seu próprio sistema de som MP3 com Bluetooth.
O que é e como funciona a Placa MP3 Bluetooth JQ-D099BT
A Placa Decodificadora MP3 Bluetooth USB SD Card (JQ-D099BT) é um módulo eletrônico responsável por receber sinais de áudio digital, processá-los e convertê-los em sinal analógico, pronto para ser enviado a um amplificador externo.
Em termos simples, ela é o “cérebro” do sistema de reprodução de áudio, mas não é responsável por amplificar o som.
Decodificador x Amplificador: qual a diferença?
É importante entender essa distinção:
- Decodificador de áudio: interpreta arquivos digitais (como MP3) ou sinais recebidos via Bluetooth e os converte em sinal de áudio analógico.
- Amplificador de áudio: recebe esse sinal já decodificado e aumenta sua potência para conseguir movimentar os alto-falantes.
A JQ-D099BT é um decodificador, ou seja, ela precisa ser conectada a um módulo amplificador externo para que o som seja reproduzido nas caixas acústicas.

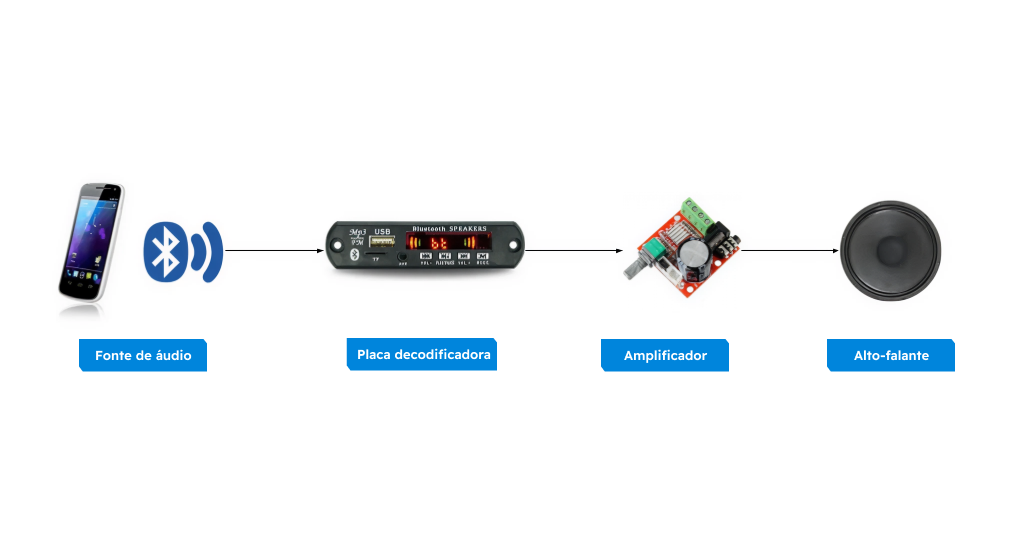

Como o sinal de áudio percorre o sistema?
O funcionamento segue um fluxo simples:
Veja como funciona em cada modo:
- Bluetooth: o módulo recebe o áudio sem fio do celular, notebook ou tablet.
- USB / SD Card: a placa lê diretamente os arquivos MP3 armazenados.
- Rádio FM: o módulo sintoniza e processa o sinal das estações.
- Entrada auxiliar (P2): recebe sinal de áudio externo já analógico.
Em todos os casos, o módulo processa o sinal e o envia pela saída de áudio para o amplificador.

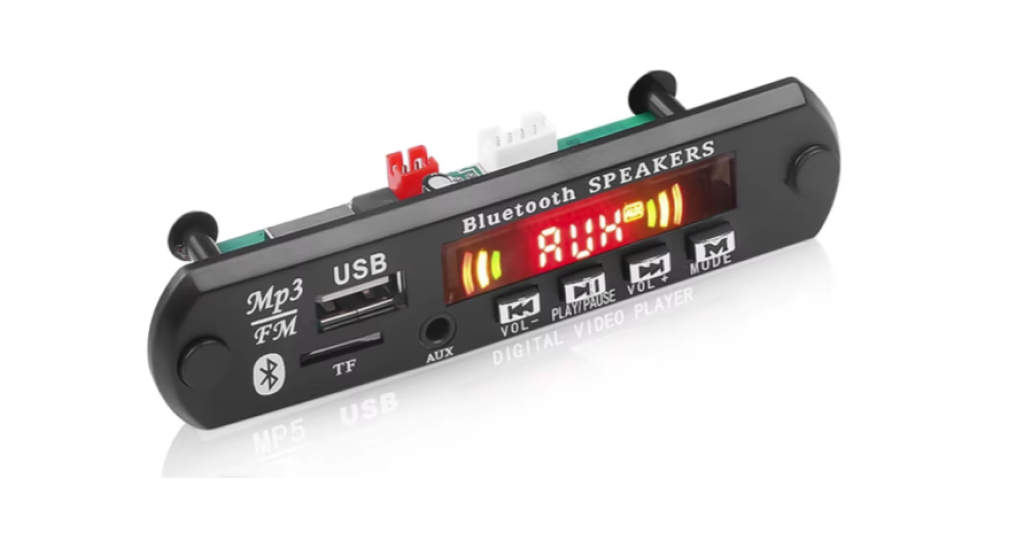

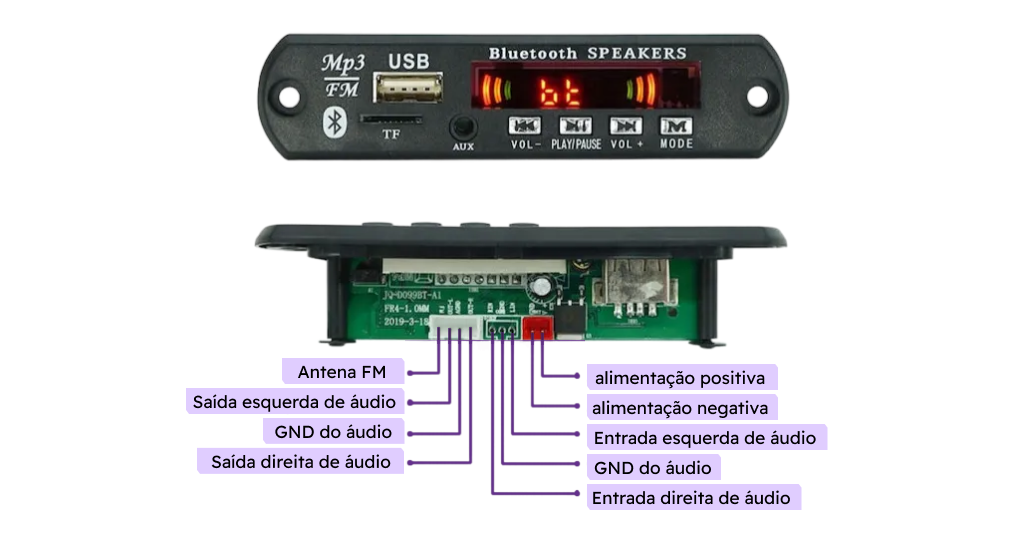

Interface e controle da Placa MP3 Bluetooth
O modelo JQ-D099BT conta com:
- Display digital de 3 dígitos, que indica faixa, volume, modo ou frequência FM
- Botões físicos no painel, para navegação básica
- Controle remoto incluso, permitindo trocar músicas, ajustar volume e alternar entre os modos com praticidade
Isso torna o módulo muito intuitivo, mesmo para quem está começando no mundo maker.
Como montar um sistema de som com a Placa MP3 Bluetooth JQ-D099BT
Apesar de ser um módulo praticamente plug and play, a Placa Decodificadora MP3 Bluetooth USB SD Card precisa ser integrada corretamente a um amplificador e a uma fonte de alimentação para funcionar como um sistema de som completo.
A seguir, veja como montar seu próprio sistema de áudio com Bluetooth de forma simples e segura.
Materiais necessários
Para montar o sistema básico, você vai precisar de:
- 01 – Placa Decodificadora MP3 Bluetooth USB SD Card
- 01 – Módulo Amplificador de Áudio PAM8403
- 01 – Fonte DC Chaveada 5V
- 02 – Mini Alto Falante 3W 4 Ohms

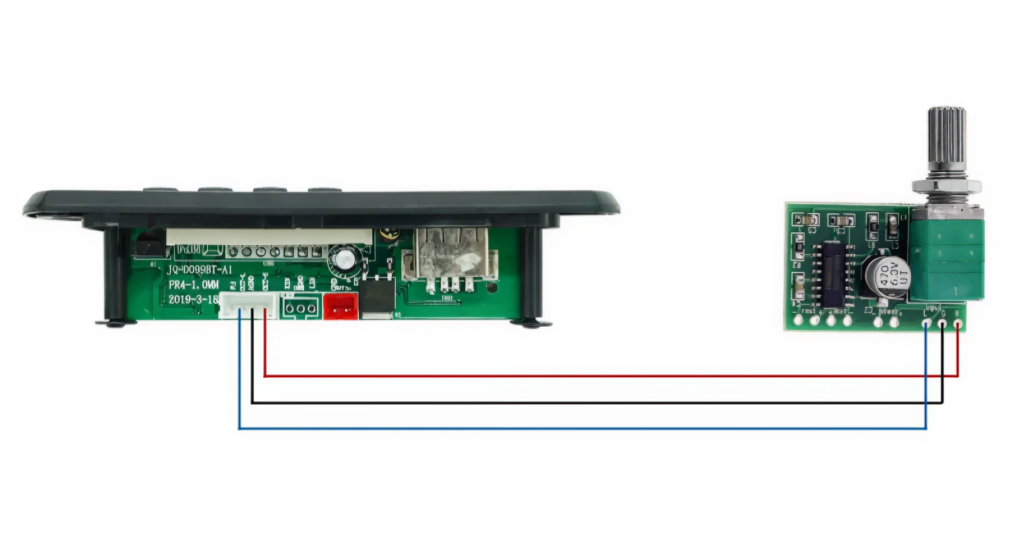

Conexão da Placa Decodificadora MP3 Bluetooth ao amplificador
Como o módulo não possui amplificador interno, ele deve ser conectado à entrada de áudio de um módulo amplificador.
A conexão geralmente é feita através da saída de áudio L (esquerdo), R (direito) e GND da placa para a entrada de sinal do amplificador.
Certifique-se de que:
- Os canais esquerdo e direito estejam corretamente conectados.
- O GND esteja comum entre os módulos.

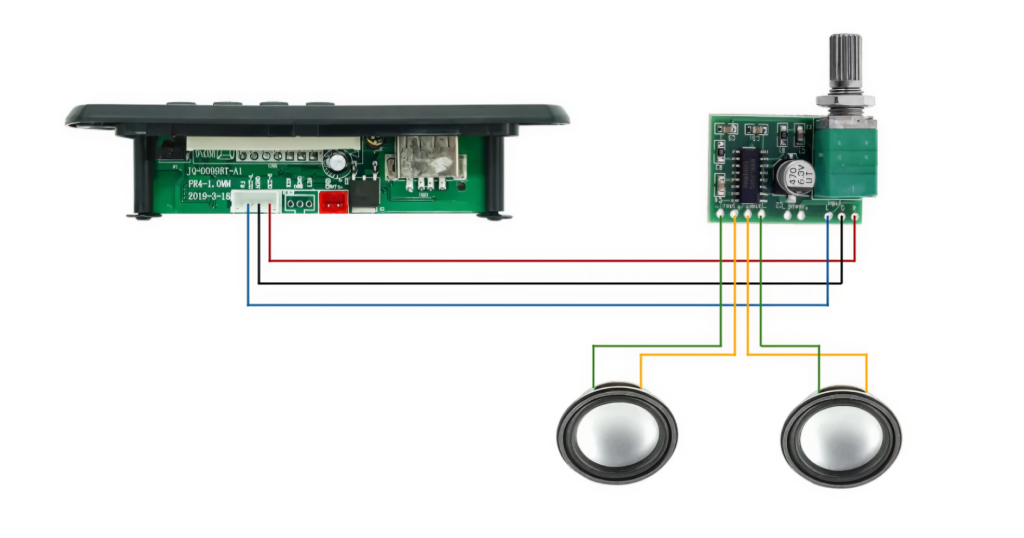

Conexão dos alto-falantes
Agora conecte os alto-falantes diretamente às saídas do amplificador.
Atenção:
- Nunca conecte alto-falantes diretamente à placa decodificadora.
- Verifique a impedância (ohms) compatível com o amplificador.

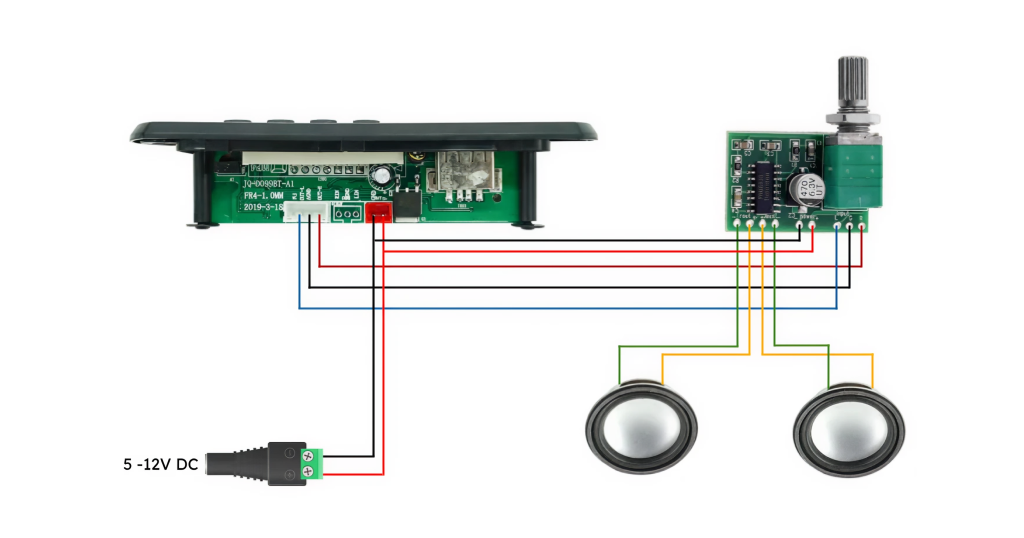

Alimentação do módulo
A placa pode operar entre 5V e 12V DC, dependendo do projeto.
- Verifique a tensão disponível na sua fonte.
- Respeite sempre a polaridade correta (positivo e negativo).
- Caso utilize a mesma fonte para o amplificador, confirme se ela suporta a corrente necessária para ambos.
Uma fonte subdimensionada pode causar ruídos ou desligamentos inesperados.

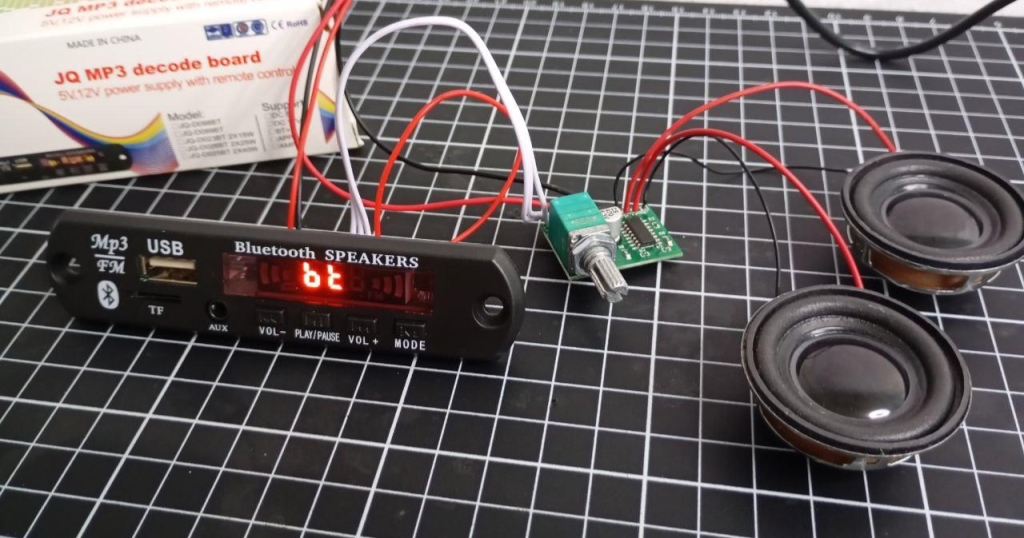

Teste da conexão Bluetooth
- Energize o sistema.
- A placa entrará automaticamente no modo Bluetooth (ou selecione pelo botão “Mode”).
- No celular, procure pelo dispositivo Bluetooth (geralmente identificado como JQ-D099BT ou similar).
- Faça o pareamento.
- Reproduza uma música e ajuste o volume pelo controle remoto ou pelo amplificador.
Principais aplicações da Placa Decodificadora MP3 Bluetooth
A versatilidade da Placa Decodificadora MP3 Bluetooth USB SD Card (JQ-D099BT) permite sua utilização em diversos tipos de projetos, desde adaptações simples até sistemas de som personalizados mais robustos. Como o módulo não possui amplificador integrado, ele oferece liberdade para escolher a potência e o tipo de amplificação mais adequados para cada aplicação.
A seguir, veja onde esse módulo é mais utilizado:
Modernização de caixas de som antigas
Uma das aplicações mais comuns é a atualização de caixas acústicas que não possuem conectividade Bluetooth ou entradas digitais.
Com a instalação do módulo e a adição de um amplificador compatível, é possível transformar uma caixa convencional em um sistema multimídia com:
- Reprodução via Bluetooth
- Leitura de pendrive
- Cartão SD
- Rádio FM
Essa é uma solução prática e econômica para reaproveitar equipamentos antigos.
Projetos DIY e caixas personalizadas
No universo maker, o módulo é bastante utilizado na montagem de caixas de som sob medida.
Por permitir alimentação entre 5V e 12V DC, ele pode ser integrado a:
- Caixas portáteis com bateria
- Projetos com fontes chaveadas
- Sistemas compactos para bancada
A flexibilidade facilita a criação de projetos personalizados, tanto em design quanto em potência sonora.
Sistemas automotivos
Outra aplicação frequente é em projetos automotivos personalizados.
Por operar em 12V DC, o módulo pode ser integrado a sistemas veiculares, permitindo adicionar conectividade Bluetooth e reprodução MP3 em projetos específicos, como:
- Caixas ativas para porta-malas
- Sistemas auxiliares independentes
- Projetos de som customizado
Projetos educacionais e didáticos
A placa também é uma excelente ferramenta para:
- Aulas de eletrônica
- Projetos técnicos
- Demonstrações de integração entre módulos
Ela permite trabalhar conceitos como alimentação DC, áudio analógico, amplificação e integração de sistemas eletrônicos de forma prática e visual.
Painéis e sistemas embarcados
Por ter dimensões compactas (117 x 26 x 25 mm) e painel frontal com display, o módulo pode ser embutido em:
- Painéis de controle
- Sistemas embarcados
- Equipamentos personalizados
Isso facilita a criação de interfaces de áudio modernas em dispositivos desenvolvidos sob medida.
Dicas importantes antes de usar a Placa Decodificadora MP3 Bluetooth
Antes de energizar e instalar definitivamente a sua Placa Decodificadora MP3 JQ-D099BT no projeto, vale a pena observar alguns pontos que garantem melhor desempenho, segurança e durabilidade do sistema.
- Escolha corretamente a fonte de alimentação
A placa opera entre 5V e 12V DC, mas isso não significa que qualquer fonte serve.
- Utilize uma fonte estabilizada e de boa qualidade.
- Verifique se a corrente é suficiente para alimentar placa + amplificador.
- Se usar o PAM8403, lembre-se de que ele opera em 5V — não pode receber 12V diretamente.
Fonte subdimensionada pode causar:
- Ruídos no áudio
- Quedas de volume
- Reinicializações inesperadas
- Nunca conecte alto-falantes diretamente na placa
A JQ-D099BT não possui amplificador interno.
Conectar o alto-falante diretamente nas saídas OUT-L e OUT-R não produzirá som adequado e pode danificar o módulo. Sempre utilize um amplificador externo entre a placa e os alto-falantes.
- Atenção à polaridade
Ao fazer as conexões:
- Confirme positivo (+) e negativo (GND).
- Evite inverter alimentação.
- Se possível, faça as conexões com o sistema desligado.
Uma inversão de polaridade pode queimar o módulo.
- Melhore a recepção do rádio FM
O pino FW funciona como antena.
Para melhorar a recepção:
- Conecte um fio de aproximadamente 10 a 20 cm no pino FW.
- Evite deixá-lo encostado em superfícies metálicas.
Isso aumenta significativamente a qualidade do sinal FM.
- Organização dos cabos evita ruídos
Cabos mal organizados podem gerar interferências.
Boas práticas:
- Separe cabos de alimentação dos cabos de sinal de áudio.
- Utilize fios curtos para conexões de áudio.
- Evite passar cabos próximos a fontes chaveadas sem blindagem.
Conclusão
A Placa Decodificadora MP3 Bluetooth USB SD Card (JQ-D099BT) é uma solução prática e versátil para quem deseja adicionar conectividade moderna a projetos de áudio. Com suporte a Bluetooth, USB, SD Card e rádio FM, ela permite transformar caixas convencionais em sistemas multimídia completos de forma simples e acessível.
Por não possuir amplificador integrado, o módulo oferece maior flexibilidade na escolha da etapa de potência, possibilitando desde projetos compactos com PAM8403 até sistemas mais robustos com amplificadores de maior potência. Isso torna a placa ideal tanto para modernizar equipamentos antigos quanto para desenvolver caixas personalizadas no universo maker.
Com instalação relativamente simples, alimentação entre 5V e 12V e controle remoto incluso, o modelo JQ-D099BT é uma excelente opção para projetos DIY, aplicações automotivas, sistemas portáteis e projetos educacionais.
