Mexer com o Arduino é muito prático quando você está em um ambiente de testes, em cima da bancada, com uma infinidade de fios encaixados na protoboard. Por outro lado, às vezes existe a necessidade de se fazer instalações permanentes do Arduino, em espaços restritos.
Vamos pegar como exemplo um projeto de acionamento de lâmpada utilizando relé e controle remoto IR, controlado pelo Arduino Uno. Se você for utilizar isso em algum cômodo da sua residência, provavelmente vai ter que colocar o Arduino perto do interruptor para ligar os fios, e improvisar uma caixa ou algum tipo de suporte para a placa. Seria bem mais prático se você pudesse colocar todo o circuito dentro da própria caixa do interruptor, embutida na parede.
Para esses casos, existe uma versão reduzida do Arduino chamada Arduino Pro Mini, uma placa de 34 x 19 mm que faz tudo o que um Arduino “normal” faz, sem ocupar tanto espaço.
Antes de detalharmos as conexões da placa, vamos dar uma olhada em suas principais características:
- Microcontrolador ATmega328p
- 14 Portas digitais, das quais 6 podem ser usadas como PWM
- 8 portas analógicas
- Botão de reset
- Alimentação : 5 à 12v
- Memória de 32K
- Led indicador de funcionamento e led ligado à porta 13, como no Arduino Uno
- Corrente máxima por porta : 40 mA
- Clock : 16 Mhz
O modelo da imagem acima, que é vendido na MakerHero, vem com 2 barras de pinos para os conectores das portas laterais, e 1 barra de pinos 90 graus para conexão dos pinos de comunicação com o módulo FTDI, já que essa placa não vem com a parte de comunicação USB embutida.
Os pinos no lado direito (GRN, TX, RX, Vcc, GND e BLK) são usados para alimentação e programação, e devem ser ligados na seguinte ordem :
GRN – Ligado à porta RESET do Arduino
TXD – Ligado ao pino 1 (TX) do Arduino
RX – Ligado ao pino 0 (RX) do Arduino
Vcc – Ligado ao 5v do Arduino
GND – Ligado ao GND do Arduino
BLK – Não conectado
Atenção nessa ligação, pois alguns módulos podem vir com essa pinagem invertida, mas você deve seguir o esquema de ligação listado acima, ok ?
Finalmente, os pinos nas laterais são utilizados pelas portas e também para alimentação do Arduino Mini utilizando uma fonte externa.
Como eu comentei acima, o Arduino Mini vem com 3 barras de pinos, mas elas não vem soldadas. Assim, você pode escolher a configuração que seja mais adequada ao seu projeto, e até mesmo nem usar a barra de pinos, soldando direto os fios nas portas ou utilizando algum outro tipo de conector.
A parte de programação é semelhante às outras placas Arduino, com a diferença que no Arduino Mini o circuito de comunicação USB não está embutido na placa. Logo tem a opção de adquirir um módulo FTDI, como esse…
…ou então, se você tem um Arduino Uno disponível, pode usar o procedimento a seguir para programar seu Arduino Mini.
Antes de mais nada, é necessário retirar o microcontrolador Atmega do Arduino Uno, para evitar qualquer tipo de conflito que atrapalhe o funcionamento do circuito. Retirado o chip, monte o circuito da seguinte maneira :

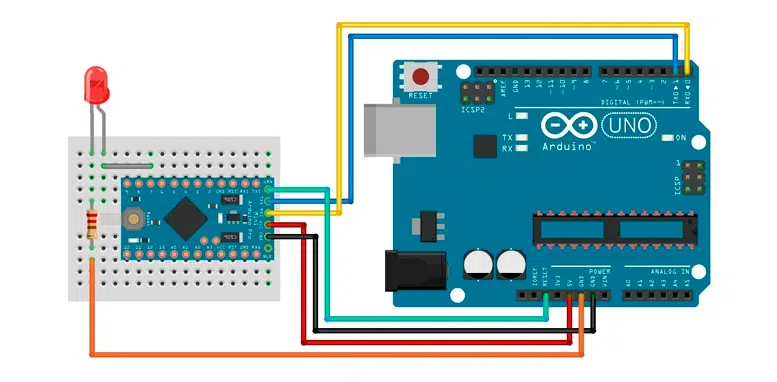

Conecte o cabo USB no Arduino Uno e abra a IDE do Arduino. Observe que o Arduino Mini também será ligado, já que está sendo alimentado pelos 5v do Arduino Uno.
Na IDE, vá no menu FERRAMENTAS, depois em PLACA, e escolha “ARDUINO PRO or PRO MINI (5V, 16 Mhz) W/ ATmega328” :
Feito isso, utilize a IDE para carregar normalmente seu programa no Arduino Mini. Para teste, utilizei a porta 7 para piscar um led :
//Programa : Teste Arduino Mini
//Autor : Arduino e Cia
int portaled = 7;
void setup()
{
pinMode(portaled, OUTPUT);
}
void loop()
{
digitalWrite(portaled, HIGH);
delay(1000);
digitalWrite(portaled, LOW);
delay(1000);
}
Para usar o seu Arduino Mini depois de programado, sem depender do Arduino Uno, conecte uma fonte de alimentação 5v utilizando as portas laterais:
Prático, não ? O Arduino Mini também pode se mostrar muito útil em configurações com o Módulo RF 433 Mhz, por exemplo, enviando dados de um sensor para um webserver ou para um outro Arduino, mas isso é assunto para um próximo post. Até lá !
Gostou? Deixe seu comentário logo abaixo.
