Você já finalizou um projeto de automação ou montou uma impressora 3D e, depois de um tempo, percebeu que um fio se soltou ou que o sistema começou a apresentar falhas intermitentes? Na maioria das vezes, o culpado é o mau contato. Para evitar esse tipo de dor de cabeça e garantir a máxima segurança, o uso de terminais elétricos é indispensável. Mais do que um simples acessório de acabamento, eles são componentes fundamentais para quem deseja elevar o nível de suas montagens, garantindo conexões elétricas estáveis, duráveis e com aspecto profissional.
Neste artigo, vamos explorar o universo dos terminais elétricos, explicando para que servem, quais os modelos disponíveis no mercado e como você pode utilizá-los corretamente na sua bancada maker ou em instalações profissionais.
O que são terminais elétricos?
De forma simplificada, os terminais elétricos são dispositivos metálicos fixados na extremidade de um condutor (fio ou cabo) para facilitar a sua conexão com outros componentes do circuito. Eles atuam como uma interface que garante que a eletricidade passe de um ponto a outro sem interrupções e com a menor resistência possível.
Na prática, quando você utiliza um terminal, você está substituindo aquela ponta de fio “desfiada” por uma superfície de contato sólida e uniforme. Isso é fundamental porque, em cabos flexíveis, os pequenos filamentos de cobre tendem a se espalhar quando apertados em um borne, o que reduz a área de contato e pode causar o aquecimento excessivo da conexão — o famoso “efeito Joule”.
Principais funções dos terminais elétricos
- Proteção do Condutor: Evita que os fios de cobre quebrem ou esmaguem excessivamente sob a pressão de parafusos.
- Segurança: Impede que filamentos soltos encostem em outros contatos, prevenindo curtos-circuitos.
- Condução Eficiente: Maximiza a área de contato elétrico, diminuindo perdas de energia.
- Facilidade de Manutenção: Permite conectar e desconectar cabos rapidamente sem danificar a ponta do fio.
Em resumo, os terminais elétricos são o padrão ouro para qualquer instalação que exija confiabilidade, seja em um quadro de distribuição industrial ou em um pequeno protótipo com Arduino.

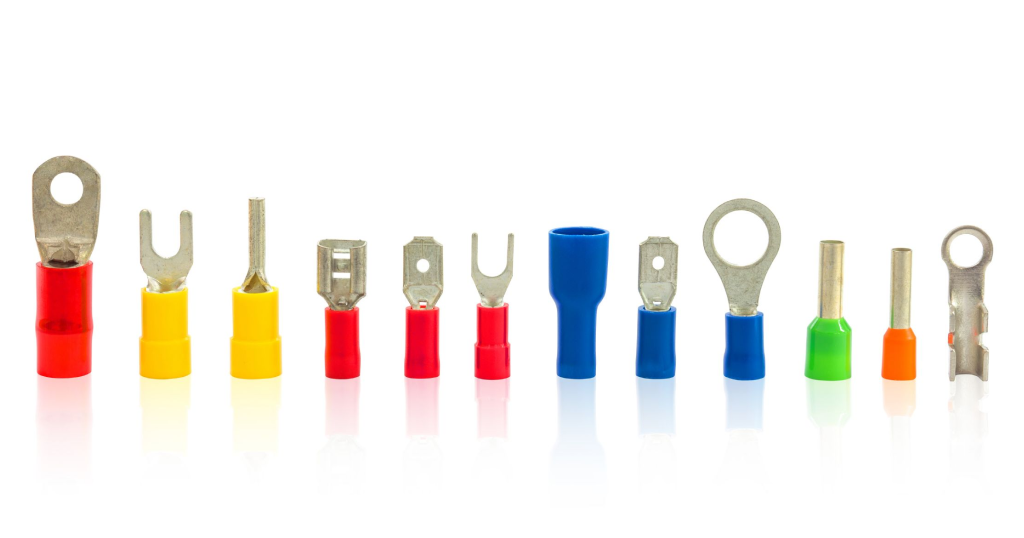

Principais tipos de terminais elétricos
Não existe um “terminal universal”. Cada formato foi projetado para resolver um problema específico de conexão. Abaixo, listamos os modelos mais utilizados e onde cada um brilha:
Terminal tubular (ou terminal ilhós)
O terminal tubular é, sem dúvida, o mais comum no mundo maker e na automação industrial. Ele consiste em um tubo metálico que envolve a ponta do fio.
Onde usar: Ideal para conexões em bornes de parafuso ou mola (como os de drivers de motor de passo, fontes chaveadas e CLPs). Ele evita que o parafuso esmague e quebre os filamentos do cabo.
Exemplos:
- Terminal Tubular Ilhós 0,5mm Branco
- Terminal Tubular Ilhós 1mm Vermelho
- Terminal Tubular Ilhós 1,5mm Preto
- Terminal Tubular Ilhós 4mm Verde
- Terminal Tubular Ilhós 6mm Amarelo
- Terminal Tubular Ilhós 16mm Azul

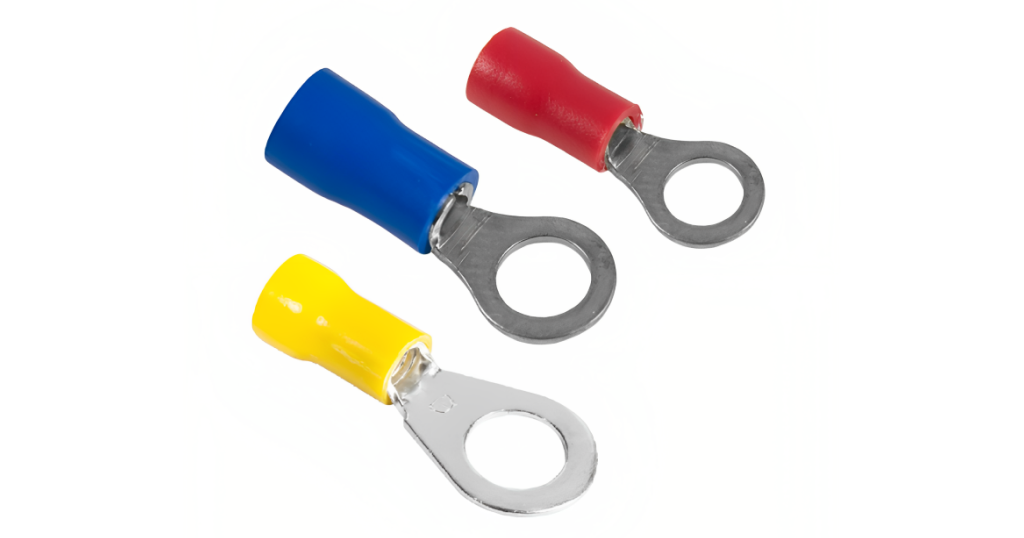

Terminal olhal (ou terminal anel)
Com um formato de anel, o terminal olhal é projetado para ser fixado em parafusos. Para instalá-lo, você deve remover o parafuso completamente, passar pelo anel do terminal e fixá-lo novamente.
Onde usar: Conexões que não podem se soltar de jeito nenhum, como aterramentos em carcaças metálicas ou barramentos de bateria.
Exemplos:
- Terminal Olhal Pré Isolado 0,5-1,5mm M4 Vermelho
- Terminal Olhal Pré Isolado 1,5-2,5mm M3 Azul
- Terminal Olhal Pré Isolado 4-6mm M4 Amarelo

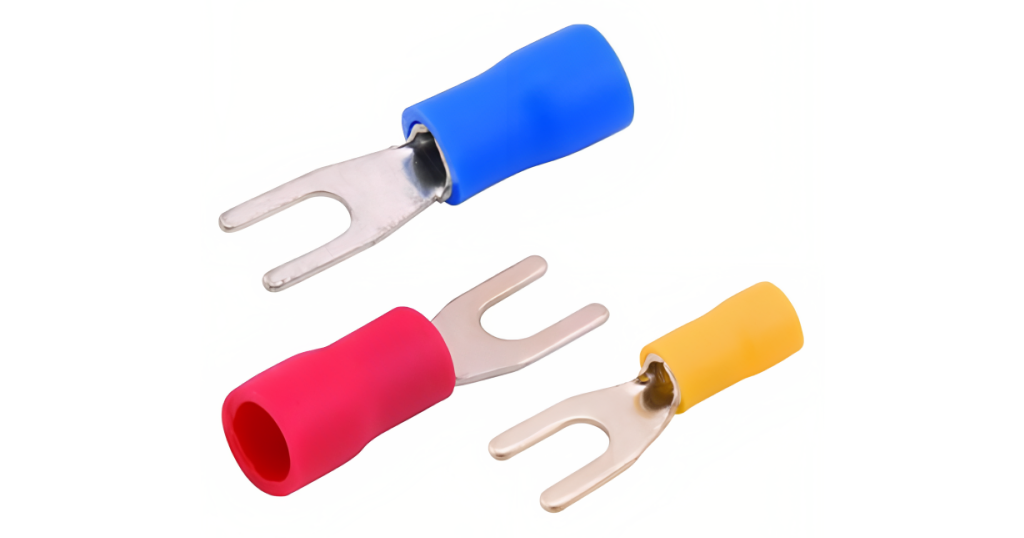

Terminal garfo (ou terminal forquilha)
O terminal garfo tem uma abertura frontal que lembra uma letra “U”. Diferente do olhal, você não precisa remover o parafuso por completo para instalá-lo; basta afrouxá-lo e deslizar o terminal.
Onde usar: Em réguas de bornes onde o espaço é curto e a manutenção precisa ser rápida.
Exemplo:

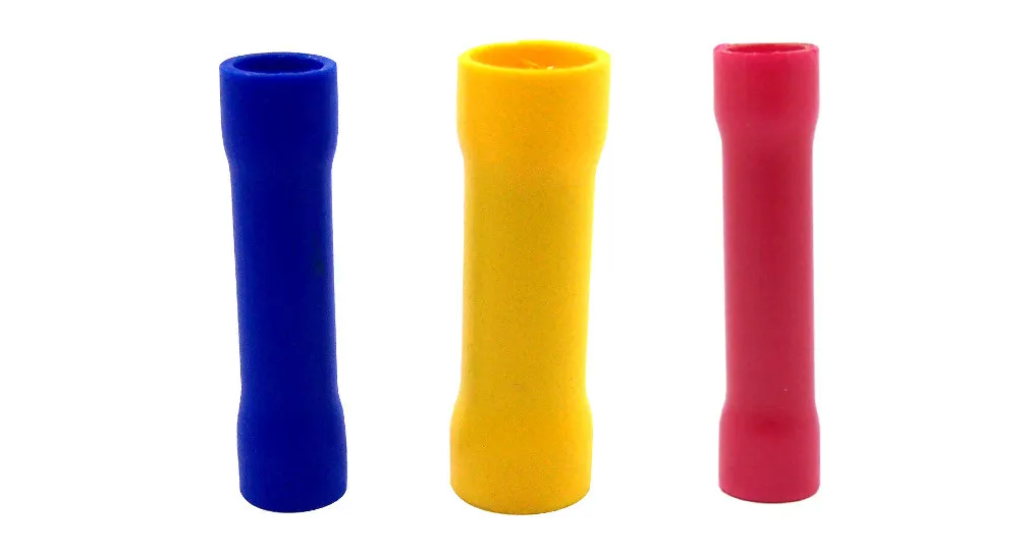

Terminal luva (ou terminal de emenda)
Diferente dos outros, o terminal luva é focado em unir dois condutores de forma permanente. Ele é um tubo metálico onde você insere um fio em cada lado e realiza a crimpagem no centro.
Onde usar: Para fazer extensões de cabos ou reparos em fiações rompidas, garantindo que a emenda não se solte com a vibração.

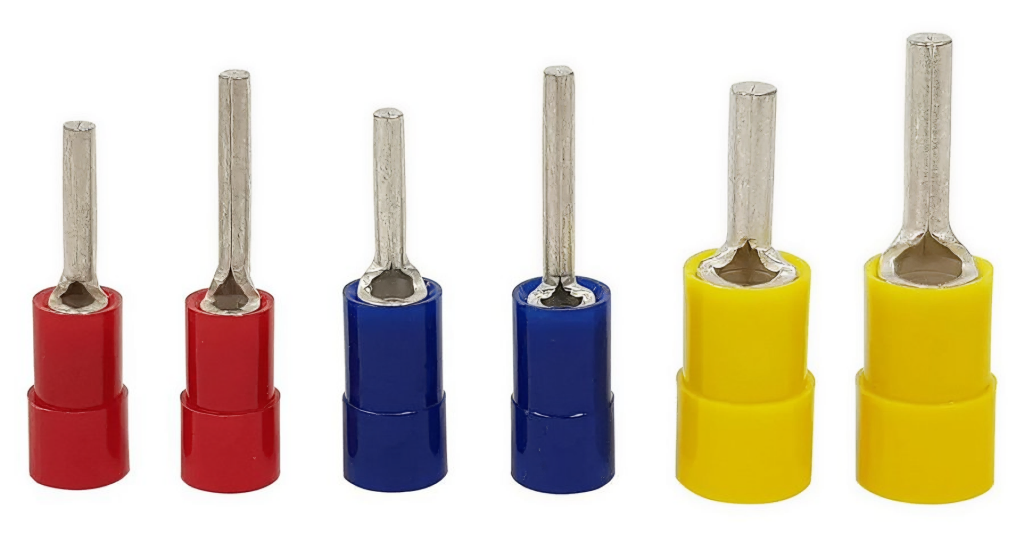

Terminal pino
O terminal macho pino é muito parecido com o tubular à primeira vista, mas há uma diferença: enquanto o tubular protege o fio dentro de uma “capa” metálica para ser apertado em um borne, o terminal pino possui uma haste sólida, maciça e comprida que se projeta para fora da isolação.
Onde usar: É a escolha ideal para conectores eletrônicos muito estreitos, bornes de pressão ou blocos de terminais onde o espaço de inserção é limitado e exige um contato mais “alongado” para alcançar a conexão interna.
Terminal Faston (terminal fêmea e macho)
O conjunto de terminal fêmea e terminal macho (frequentemente chamado de Faston) é o padrão de ouro para conexões de “engate rápido”. Eles funcionam por encaixe de pressão entre uma lâmina metálica (macho) e uma base receptora (fêmea), permitindo unir e separar cabos com facilidade.
Onde usar: Essencial em componentes que podem precisar de substituição ou manutenção frequente, como interruptores tipo gangorra, terminais de baterias seladas, alto-falantes e painéis automotivos.
Entendendo as cores e bitolas dos terminais elétricos
Ao escolher terminais elétricos, é preciso atenção: o código de cores muda dependendo do tipo de terminal que você está usando.
Terminais elétricos pré-isolados
Estes seguem o padrão de cores para faixas de bitolas (sistema AWG). É o padrão que mencionamos anteriormente:
| Cor do Terminal | Seção do Cabo (mm²) | Faixa AWG |
| Vermelho | 0,5 a 1,5 mm² | 22 – 16 AWG |
| Azul | 1,5 a 2,5 mm² | 16 – 14 AWG |
| Amarelo | 4,0 a 6,0 mm² | 12 – 10 AWG |
Dica: Na dúvida sobre qual cabo está usando? A maioria dos cabos possui a medida impressa na própria capa isolante (ex: 1.5 mm² ou 2.5 mm²). Sempre verifique essa informação antes de escolher o seu terminal.
Terminais elétricos tubulares e o padrão DIN
Para o terminal tubular (ilhós), a história é diferente. Como eles são amplamente utilizados em automação industrial e painéis elétricos, eles seguem normas como a DIN 46228.
Neste padrão, existe uma cor específica para cada seção transversal do cabo. Isso permite que um eletricista identifique exatamente qual a bitola do fio apenas olhando para a cor do plástico do terminal no borne.
As cores mais comuns no padrão DIN para terminais tubulares são:
- Branco: 0,5 mm²
- Cinza: 0,75 mm²
- Vermelho: 1,0 mm²
- Preto: 1,5 mm²
- Azul: 2,5 mm²
- Cinza: 4,0 mm²
- Amarelo: 6,0 mm²
- Vermelho: 10,0 mm²
Atenção: Existe também o padrão Francês (NFC 63-023) e o padrão Alemão (WAGO), que podem trocar algumas cores (por exemplo, o de 0,75 mm² pode ser azul em um padrão e cinza no DIN). Na dúvida, sempre consulte a embalagem ou o descritivo técnico no site.
Por que respeitar essa padronização?
Além de garantir que o fio fique bem preso após a crimpagem, seguir o padrão de cores ajuda na manutenção futura do seu projeto. Qualquer outra pessoa (ou você mesmo daqui a alguns meses) conseguirá identificar rapidamente a capacidade de corrente daquela conexão apenas batendo o olho nas cores dos terminais.
Como usar: crimpagem de terminais elétricos
A “crimpagem” é o processo mecânico de deformar o terminal sobre o fio para criar uma conexão permanente. Para que isso seja bem-feito, você precisa das ferramentas certas.
As ferramentas essenciais

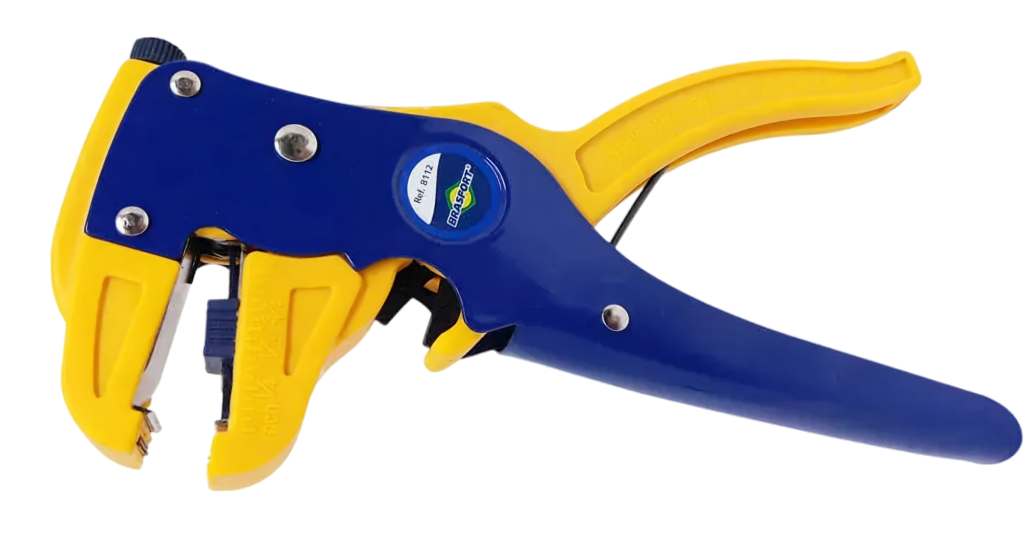

- Alicate Decapador: Antes de crimpar, você precisa remover a isolação do fio sem danificar os filamentos de cobre. Um bom decapador automático poupa tempo e garante precisão.

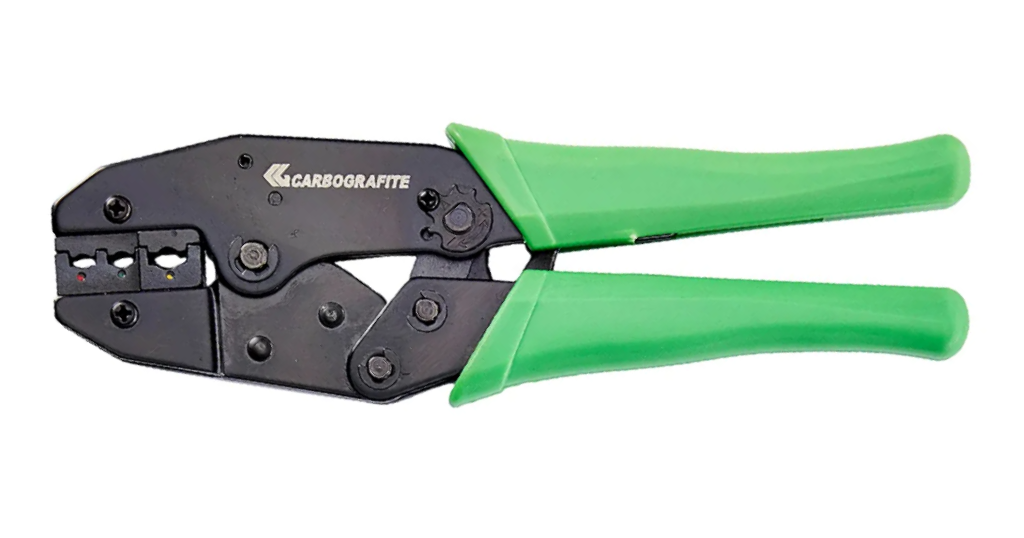

- Alicate de Crimpagem (Crimper): É a ferramenta principal. Existem modelos específicos para cada tipo de terminal:
- Alicate para Terminais Pré-isolados: Possui cavidades identificadas por cores (vermelho, azul e amarelo) para esmagar o terminal da forma correta.
-

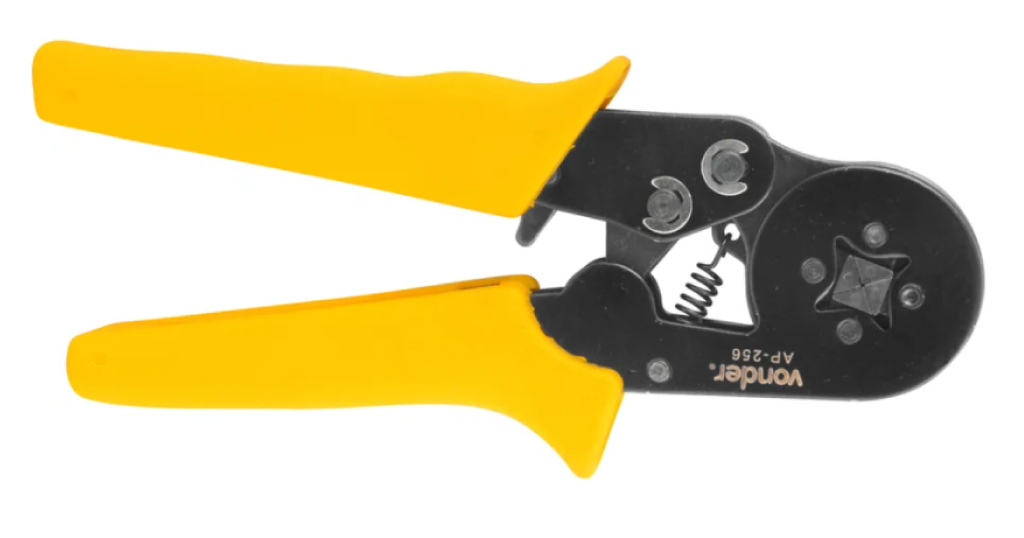

- Alicate para Terminal Tubular (Ilhós): Geralmente possui um sistema de prensa quadrada ou hexagonal, que aperta o terminal por todos os lados simultaneamente.
Passo a passo para crimpagem de terminais elétricos

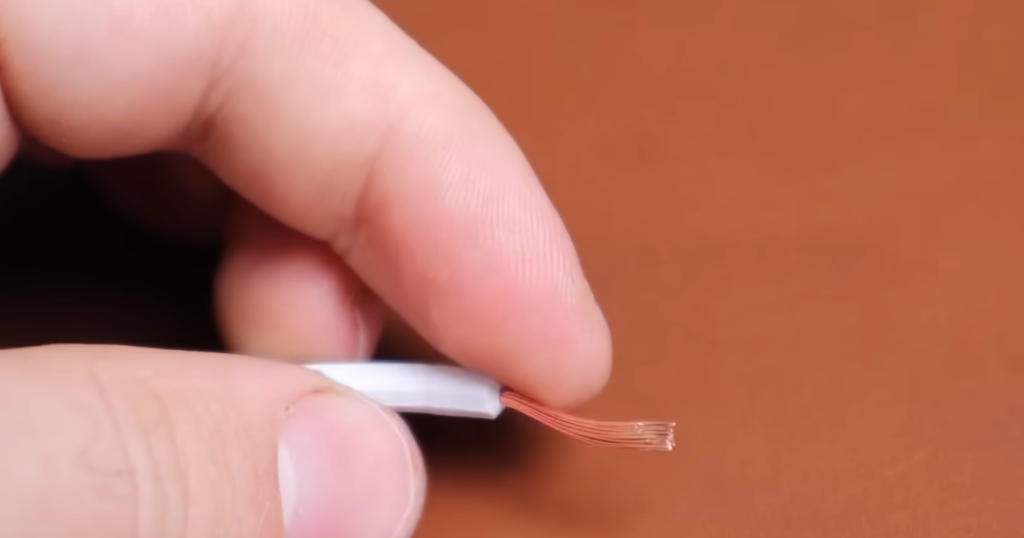

- Prepare o condutor: Descasque cerca de 5mm a 10mm da ponta do fio (o suficiente para preencher a parte metálica do terminal, sem sobras excessivas).

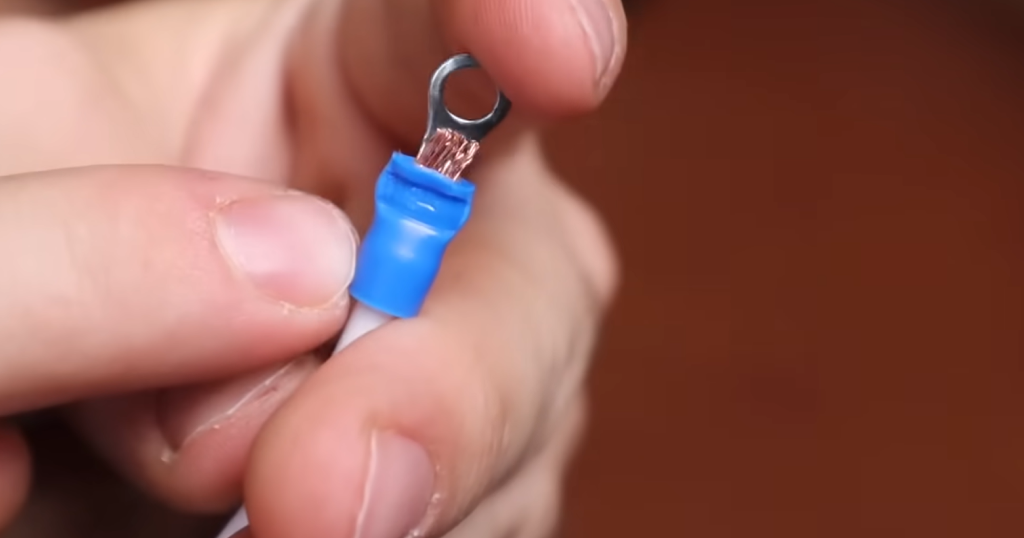

- Encaixe o terminal: Insira o cobre no terminal. O isolamento do fio deve encostar no início da parte plástica do terminal, e o cobre deve ficar visível na outra extremidade metálica (no caso dos tubulares) ou preencher todo o nicho interno.

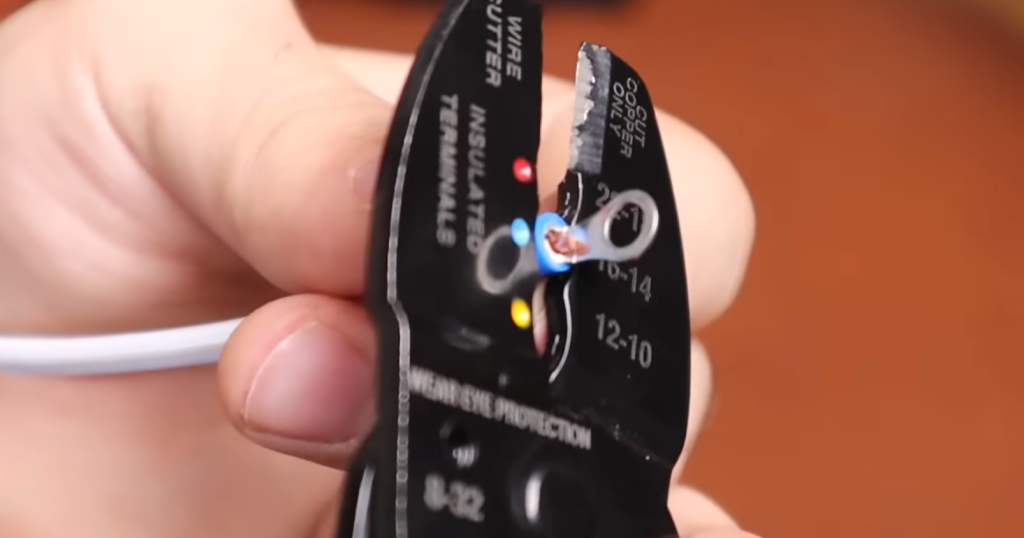

- Posicione no alicate: Coloque o terminal na cavidade correspondente à sua cor ou tamanho no alicate.
- Crimpe com firmeza: Aperte o alicate até o fim do curso. Se o seu alicate for de catraca, ele destravará automaticamente após o aperto correto.
- O teste de tração: Dê um puxão firme (mas moderado) no fio. Se ele deslizar ou o terminal sair na sua mão, a crimpagem falhou e deve ser refeita.
Dica de segurança: Nunca utilize um alicate de bico comum para “apertar” terminais elétricos. Ele não aplica a pressão uniforme necessária, criando pontos de alta resistência que podem derreter o terminal com o tempo.
Conclusão
Utilizar terminais elétricos é uma das formas mais simples e baratas de profissionalizar seus projetos. Seja para organizar a fiação do seu robô ou para montar um quadro elétrico complexo, a segurança e a confiabilidade que eles entregam são imbatíveis.
