O wattímetro é um instrumento essencial para medir o consumo de energia elétrica, algo cada vez mais relevante no nosso dia a dia. A energia elétrica está presente em praticamente tudo ao nosso redor, desde o conforto em nossas casas e ambientes de trabalho até sistemas de transporte, comunicação e entretenimento.
Hoje, muitas tecnologias que antes eram mecânicas passaram a depender totalmente da eletricidade, como carros, trens e até a forma como nos comunicamos. Se antes utilizávamos cartas, agora usamos aplicativos e dispositivos conectados o tempo todo.
Nesse contexto, o wattímetro surge como um dispositivo eletromecânico ou eletrônico capaz de medir a potência elétrica em watts ou o consumo em watts-hora, permitindo acompanhar e entender melhor o uso de energia em diferentes aplicações.
O que é um wattímetro?
Portanto o wattímetro é capaz de nos indicar a potência elétrica instantânea ou até mesmo acumulada consumida por uma carga qualquer. E como ele faz isso? Lá da teoria da eletricidade, a potência “P” = V (tensão) * I (corrente), então multiplica-se a tensão instantânea em Volts pela corrente instantânea em Ampères.
Quando fala-se na potência instantânea, no momento da pergunta, faz-se P = V * I e obtém-se a potência atual em Watts (W). Também é possível obter-se o consumo ao longo do tempo, fazendo-se “Potência” (W) * “tempo” (horas), obtendo-se assim o consumo elétrico em “Wh” (Watts-hora). É desta forma que é feita a cobrança da eletricidade consumida na sua casa, na conta de luz.
Por exemplo: um equipamento de 150 W (imagine uma televisão) ligado por uma hora consome 150 Wh (cento e cinquenta Watts-hora), pois 150W * 1 h = 150 Wh. Isto tudo é o trabalho de um medidor de energia, ou wattímetro.
Como funciona um wattímetro?
O funcionamento do wattímetro é baseado na teoria da eletricidade, onde a potência elétrica (P) é calculada pela multiplicação da tensão (V) pela corrente (I), ou seja, P = V × I. O dispositivo mede esses dois valores e realiza esse cálculo para obter a potência.
Nos modelos eletromecânicos, o funcionamento ocorre por meio de duas bobinas: uma percorrida pela corrente da carga e outra responsável pela medição da tensão. Essas bobinas são montadas de forma que geram um movimento mecânico proporcional à potência, deslocando um ponteiro sobre uma escala que indica o valor em watts.
Já os wattímetros eletrônicos não possuem partes móveis. Nesse caso, a tensão é medida por circuitos integrados, enquanto a corrente pode ser medida por um resistor shunt ou por um sensor de efeito Hall. Esses sinais são processados eletronicamente e convertidos em valores digitais exibidos de forma precisa.
Para que serve um wattímetro?
O wattímetro serve para medir o consumo de energia elétrica, seja de forma instantânea ou acumulada ao longo do tempo. Ele é amplamente utilizado para analisar o consumo de equipamentos, identificar desperdícios e auxiliar no controle de gastos com energia.
Em aplicações práticas, o valor em watts (W) é utilizado para dimensionamento de equipamentos e instalações elétricas, pois representa a potência no momento da medição. Já o valor em watt-hora (Wh) é utilizado para avaliar o consumo ao longo do tempo, sendo essencial para entender o uso real de energia em uma residência, empresa ou sistema elétrico.
Dessa forma, o wattímetro é uma ferramenta importante tanto para uso técnico quanto para uso cotidiano, ajudando a tornar o consumo de energia mais eficiente e consciente.

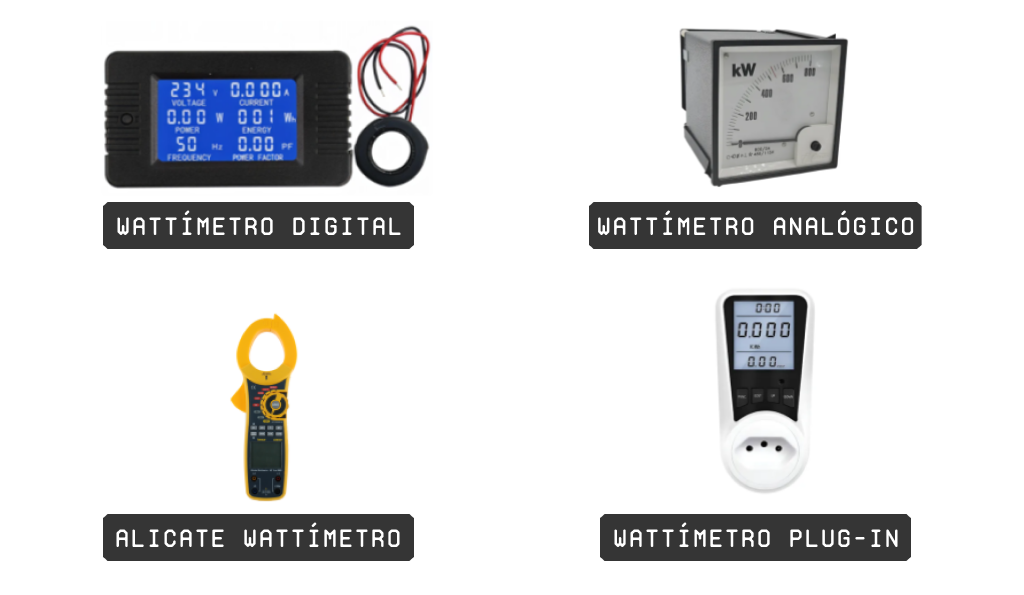

Tipos de wattímetro
A depender da aplicação desejada, existem diversos tipos e modelos de wattímetros disponíveis no mercado. Desde aqueles para porta de painel, aqueles para placa de circuito impresso até mesmo aqueles para colocar no poste na frente da sua casa. São os famosos medidores de energia da operadora local.

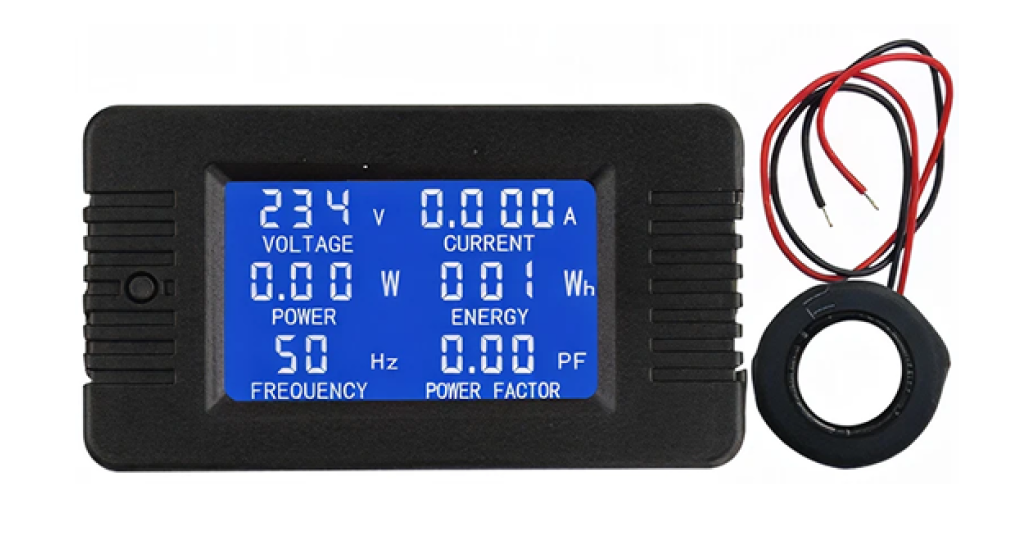

- Wattímetro digital: é aquela cuja forma de mostrar as informações é um display digital, como por exemplo LCD ou display de sete (7) segmentos. É muito usado em automação residencial e industrial, bem como nos postes em frente às nossas casas. Conheça o Wattímetro Digital 6 Em 1 PZEM-022 disponível aqui na MakerHero!
- Wattímetro analógico: é aquele explicado acima, cujas bobinas de tensão e corrente interna fazem mover um ponteiro, indicando potência. Ainda são muito usados em automação industrial, visto que é “fácil” bater o olho e enxergar o valor de potência sem muito esforço.
- Alicate wattímetro: é um instrumento de mão, que mede tensão através de dois fios e corrente através de uma “janela/alicate”. O funcionamento é o mesmo do wattímetro digital (e alguns analógicos mais antigos). A vantagem é que ele funciona à pilhas ou baterias e pode ser carregado para onde for, ótimo para eletricistas.
- Wattímetro medidor plug-in: são usados em aplicações onde sua instalação é temporária. Geralmente são conectados na tomada (parede ou painel) entre a rede elétrica e a carga a ser monitorada. Por este motivo podem ser criados nos mais variados tamanhos e com as mais variadas tecnologias.
Wattímetro vs. medidor de energia
O wattímetro geralmente divide atenção e aplicação com o medidor de energia, cada um com sua especialidade e forma de ligação/utilização. Conforme já comentado, o wattímetro serve mais para medição de potência instantânea, em Watts (W). Já o medidor de energia serve para avaliar e acompanhar o consumo elétrico. Isto porque o medidor de energia integra o valor da potência ao longo do tempo.
Por exemplo, em nossa casa temos um medidor de energia lá no poste de entrada. Então a operadora consegue fazer a leitura mensalmente, calculando qual a potência média por hora de utilização. Neste caso a “hora” é extrapolada para o valor mensal, para que possa existir cobrança financeira.
Já em painéis industriais temos realmente o wattímetro, onde faz-se necessário acompanhar a potência (produto da tensão pela corrente) real e instantânea a cada momento.
Como medir o consumo de energia com um wattímetro

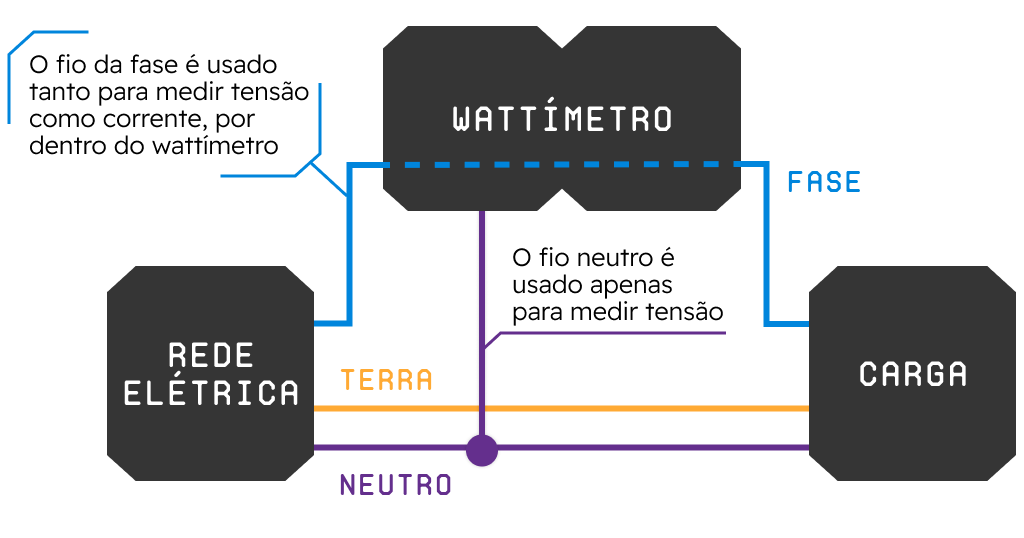

Conforme mencionado anteriormente, a utilização básica de qualquer wattímetro requer no mínimo quatro fios: fase, neutro (ou positivo e negativo) e dois fios do transdutor ou transformador de corrente. A imagem abaixo ilustra muito bem o conceito.
Note que aparentemente existem apenas dois fios no diagrama esquemático (fase e neutro), isto porque o fio fase entra apenas uma vez no wattímetro. Lá dentro ele é derivado em duas funções: medição de corrente e medição de tensão. Este caso se aplica para medidores de corrente internos, que não saem do medidor. Caso você precise ou queira usar um medidor de corrente externa, aí sim se aplicam os quatro fios comentados.
O valor da potência ao longo do tempo geralmente é cumulativo, isto significa que ela não começa do zero toda vez. É por isso que lá na sua conta de luz geralmente aparece o valor de energia até mês passado (ex: 65233) e do mês atual (ex: 65383). A conta feita é então subtrair o valor atual pelo anterior: 65383 – 65233 = 150, portanto 150 kWh (kilowatt-hora).
Aí sempre vem o cálculo do valor a pagar da seguinte forma: kWh * R$ = valor a pagar. Imagine que o valor do kWh que vem na sua conta todo mês é R$0,80. Por exemplo para 150 kWh e R$0,80 o valor da conta de luz é: 150 * 0,80 = R$120 a pagar de conta de luz.
Medindo consumo elétrico na sua casa
Uma forma de medir o consumo elétrico na sua casa é o módulo PZEM-022, que mede tanto instantâneo (W) como acumulado (kWh). É um pequeno módulo que necessita de apenas quatro conexões, e acompanha transformador de corrente em formato de bobina para pedir corrente.

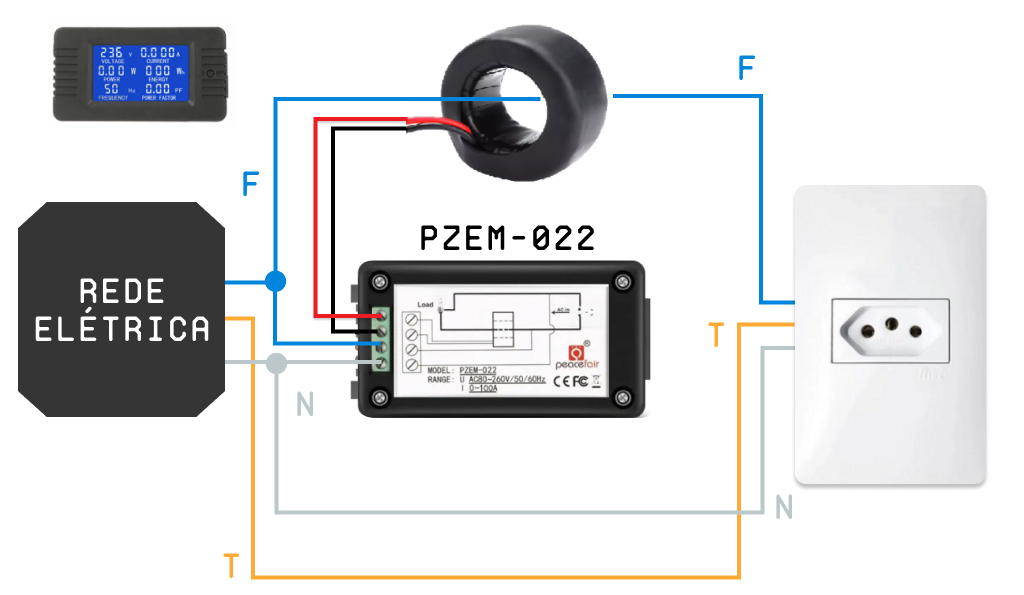

Você alimenta o módulo PZEM-022 com fase e neutro entre 80 e 260 volts alternados (Vca) e conecta os dois fios do transformador de corrente ao módulo. O fio fase (o mesmo que alimentou o módulo) passa por dentro do transformador de corrente. Apenas quatro conexões e você já pode medir consumo até 22 kW (vinte e dois mil watts).
O transformador de corrente que acompanha o produto é capaz de medir até cem ampères (100 A). Ele é feito para ser colocado em porta de painel ou até mesmo colado dentro de caixas elétricas.
Este pequeno módulo PZEM-022 não possui conectividade, as informações de tensão, corrente, frequência, fator de potência, potência instantânea e acumulada são mostradas em um display colorido.

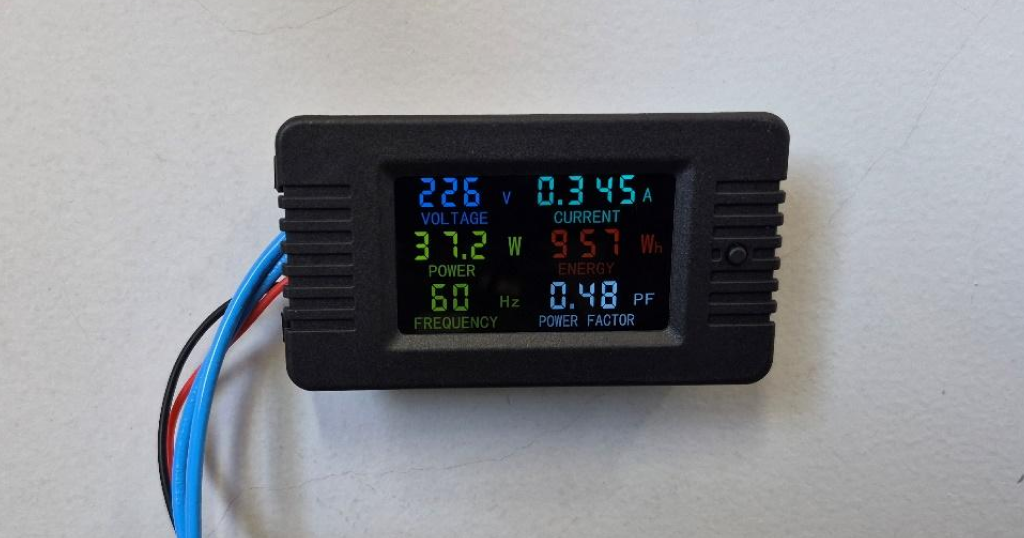

Eu instalei este medidor em minha bancada de estudos, conforme visto no vídeo acima. No meu caso resolvi deixar o transformador de corrente para dentro da caixa da tomada. Já o medidor ficou para fora, preso à parede. A imagem e o vídeo abaixo ilustram a aplicação.
Como escolher o ideal?
Existem dois fatores super importantes na hora de escolher seu wattímetro:
- A faixa de potência a ser medida
- O tipo de aplicação
Em termos do tipo de aplicação, já discutimos mais acima: se ele vai servir para automação residencial, industrial, se vai precisar ou não de display, o tipo de transdutor de corrente etc. Já em termos da faixa de potência, o exemplo de medidor deste artigo (PZEM-022) lê cargas até 22 kW ( 220 V 100 A). Porém você pode precisar tanto de mais corrente como de um equipamento mais diminuto.
Outras coisas não menos importantes a serem levadas em conta na escolha do wattímetro ideal são:
- Precisão
- Facilidade de uso
- Uso profissional ou hobby
A precisão é muito necessária em casos de medição de energia para faturamento, como a companhia de eletricidade faz no poste da sua casa. Já para acompanhar o consumo da sua geladeira não é necessária precisão muito alta nem calibração.
A facilidade de uso também vem de encontro com a aplicação, visto que caso o wattímetro vá ficar “escondido” dentro de um módulo de automação, a usabilidade não é muito demandada. Já em uma máquina industrial, onde uma parte do processo depende da consulta dos valores de potência, a usabilidade é mandatória.
O último detalhe é o tipo de uso, profissional ou hobby. Novamente usando o exemplo de sua geladeira, para uma automação residencial de baixo impacto o uso seria hobby. Enquanto em medidores de energia de uma subestação o uso é bem profissional.
Conclusão
Quando você precisar saber o consumo de itens da sua casa ou indústria, o wattímetro é o instrumento mais indicado. Fácil de usar e rápido de ler, ele te indica na hora a potência atual ou mesmo acumulada pelo uso de uma determinada carga.
Em tempos onde a conta de luz está cada vez mais cara e os equipamentos residenciais cada vez mais eficientes, acompanhar o consumo de energia daquela máquina de lavar “velhinha” pode salvar alguns bons reais na sua conta de luz.
