Prototipagem Eletrônica na Raspberry Pi

Prototipagem Eletrônica na Raspberry Pi

Deixe um comentário

Nesta aula do Guia Raspberry Pi, vamos abordar um dos aspectos mais práticos do uso da Raspberry Pi: a prototipagem eletrônica. Vamos explorar como usar o GPIO (General Purpose Input/Output) da Raspberry Pi para criar projetos eletrônicos interativos e inteligentes, conectando diversos componentes e sensores ao nosso microcomputador.

O que é o GPIO da Raspberry Pi?

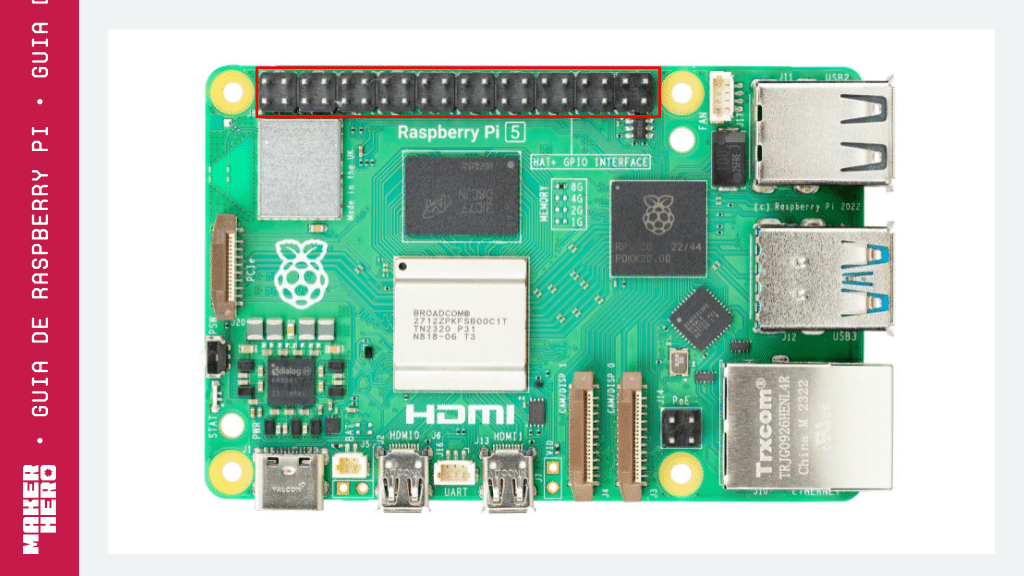

O GPIO (General Purpose Input/Output) é um conjunto de pinos na placa Raspberry Pi que permite a comunicação direta com o mundo externo, possibilitando a criação de projetos eletrônicos interativos. Esses pinos são projetados para atuar como interfaces de entrada e saída digitais, permitindo que você conecte diversos componentes e dispositivos eletrônicos, como LEDs, botões, sensores, motores e muito mais.

  • General Purpose (Uso Geral): Esses pinos podem ser configurados para diferentes finalidades, não se restringindo a uma função específica. Eles são “multiuso”, o que permite a conexão de uma ampla variedade de dispositivos.
  • Input/Output (Entrada/Saída): Cada pino pode ser configurado para receber sinais (entrada) ou enviar sinais (saída). Por exemplo, um pino configurado como saída pode ser usado para acender um LED, enquanto um pino configurado como entrada pode ler o estado de um botão.

Os pinos GPIO são utilizados para enviar comandos e dados para dispositivos externos, ou para receber informações de sensores e outros componentes. Por exemplo, você pode usar um pino de saída para acionar um relé que controla uma lâmpada, ou um pino de entrada para ler o valor de um sensor de temperatura.

O que é o GPIO da Raspberry Pi

Ao escrever programas para a Raspberry Pi, você pode configurar o estado de cada pino GPIO (entrada ou saída) e definir sua função específica. Isso é feito através de bibliotecas de software como RPi.GPIO ou gpiozero na linguagem Python, que facilitam a configuração e controle dos pinos.

O GPIO é uma das características mais poderosas da Raspberry Pi porque permite que você transforme o microcomputador em um controlador de hardware, criando dispositivos e sistemas personalizados. Com os pinos GPIO, é possível construir protótipos de projetos eletrônicos como:

  • Robôs que se movem e respondem a estímulos externos.
  • Sistemas de automação residencial, como controle de iluminação e temperatura.
  • Dispositivos de coleta de dados ambientais usando sensores de temperatura, umidade, pressão, entre outros.
  • Painéis de controle interativos e displays customizados.

Prototipagem Eletrônica na Raspberry Pi: Pinagem do GPIO

A maioria dos modelos de Raspberry Pi, como a Raspberry Pi 5, Raspberry Pi 4, Raspberry Pi 3 e Raspberry Pi Zero 2 W, possuem um conector GPIO com 40 pinos, organizados em duas fileiras de 20 pinos. Cada pino é numerado sequencialmente de 1 a 40.

No entanto, os números físicos dos pinos não correspondem necessariamente às funções que eles desempenham. Os pinos podem ser classificados em várias categorias, incluindo alimentação, terra (ground), GPIO (uso geral), e pinos de comunicação específicos.

  • Pino de Alimentação 5V (pinos 2 e 4): Fornecem uma saída de 5 volts, diretamente da fonte de alimentação da Raspberry Pi.
  • Pino de Alimentação 3.3V (pino 1 e 17): Fornecem uma saída de 3.3 volts, que é regulada na placa da Raspberry Pi. Esses pinos podem ser usados para alimentar componentes que requerem 3.3V.
  • Pinos de Terra (GND – Ground): Existem vários pinos de terra disponíveis (pinos 6, 9, 14, 20, 25, 30, 34 e 39) que servem como referência de zero volts para completar o circuito elétrico. Todo componente conectado aos pinos de alimentação precisa estar conectado a um pino de terra.
  • Pinos GPIO: A Raspberry Pi possui 26 pinos GPIO (pinos de uso geral) numerados como GPIO2, GPIO3, etc., que podem ser configurados como entrada ou saída para ler sensores, controlar LEDs, relés, motores, entre outros.
  • Pinos de Comunicação I2C (Inter-Integrated Circuit): Pinos GPIO2 (SDA) e GPIO3 (SCL) são utilizados para comunicação I2C, um protocolo que permite conectar múltiplos dispositivos usando apenas dois fios.
  • Pinos de Comunicação SPI (Serial Peripheral Interface): Pinos GPIO7 (CE1), GPIO8 (CE0), GPIO9 (MISO), GPIO10 (MOSI), e GPIO11 (SCLK) são utilizados para comunicação SPI, um protocolo rápido e eficiente para comunicação com dispositivos como sensores de alta velocidade e módulos de armazenamento.
  • Pinos de Comunicação UART (Universal Asynchronous Receiver/Transmitter): Pinos GPIO14 (TXD) e GPIO15 (RXD) são usados para comunicação serial UART, comumente utilizada para conexões com módulos de GPS, Bluetooth e outros microcontroladores.

Aqui está um resumo visual da pinagem GPIO dos 40 pinos da placa Raspberry Pi:

Prototipagem Eletrônica na Raspberry Pi: Pinagem do GPIO

Prototipagem Eletrônica na Raspberry Pi: Configuração para Uso do GPIO

Para começar a prototipagem eletrônica utilizando os pinos GPIO da Raspberry Pi, é necessário realizar algumas configurações iniciais. Essas configurações permitem que você prepare o sistema operacional e o ambiente de software para controlar e monitorar os pinos GPIO corretamente.

Por padrão, os pinos GPIO estão habilitados no Raspberry Pi OS. No entanto, é sempre uma boa prática verificar se o módulo GPIO está ativado. Para isso, use o comando raspi-config:

sudo raspi-config

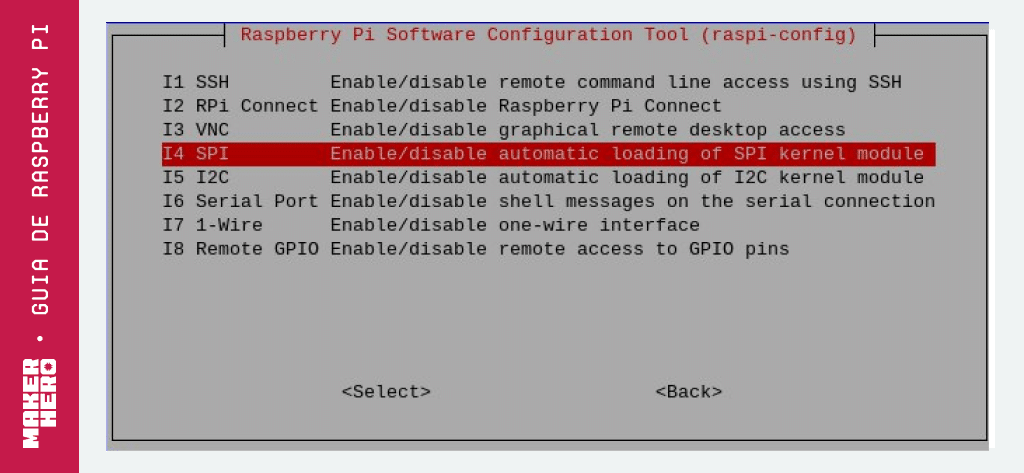

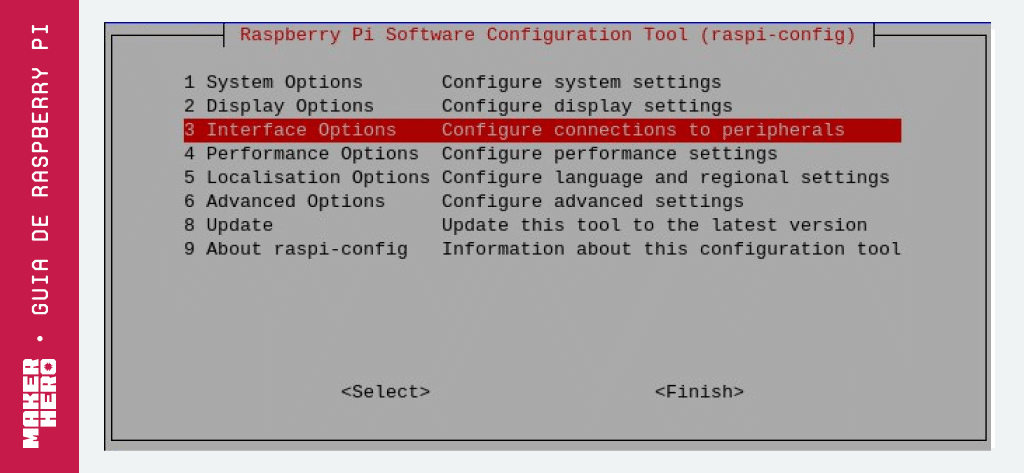

No menu de configuração, navegue até “Interfacing Options”.

Prototipagem Eletrônica na Raspberry Pi: Configuração para Uso do GPIO

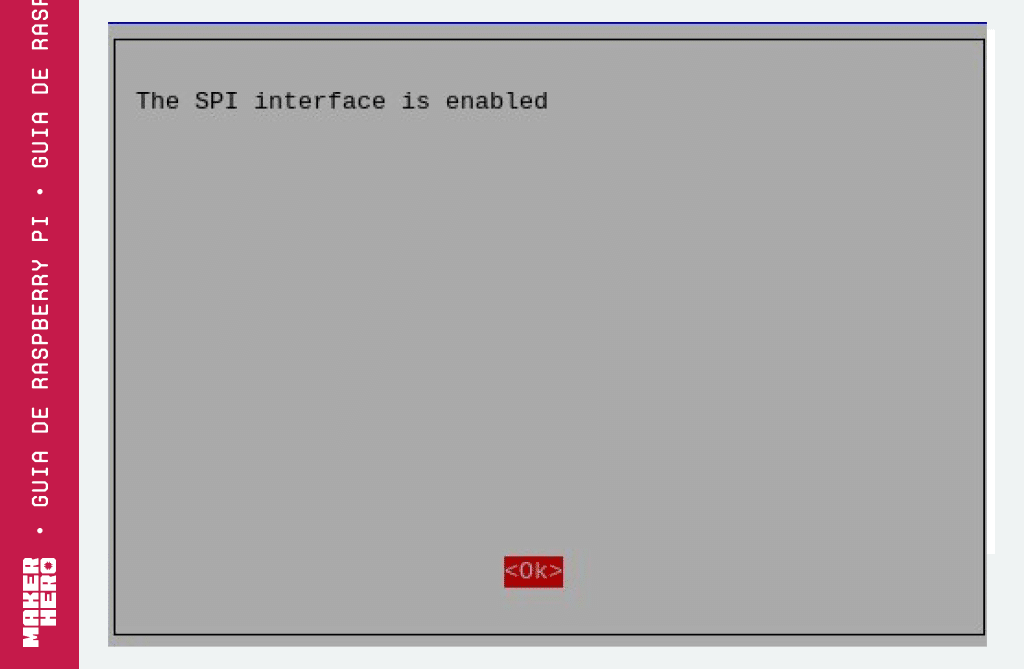

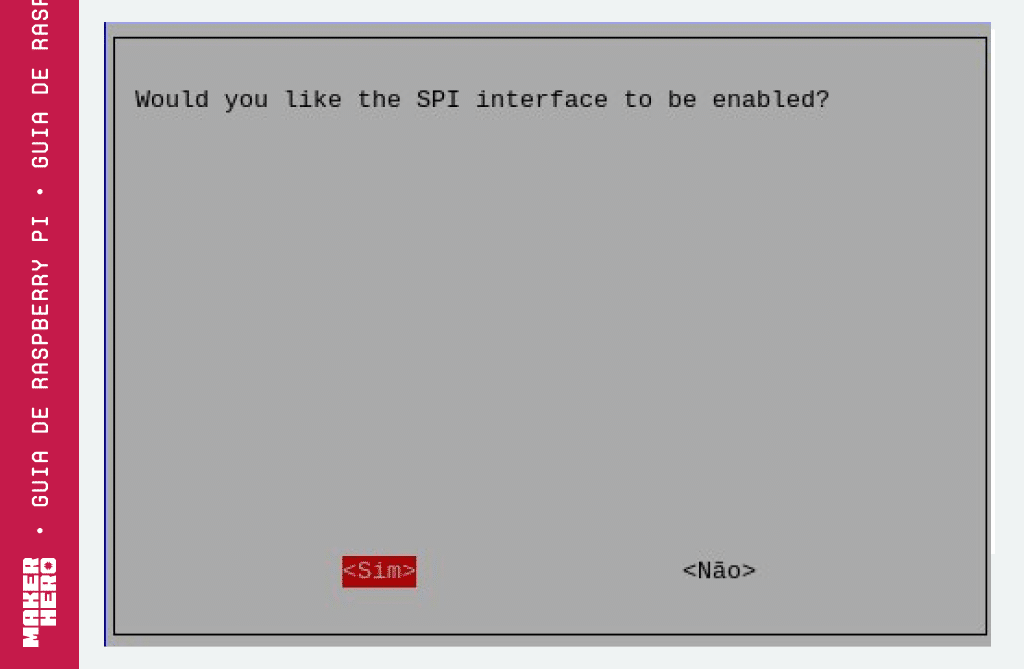

Selecione “I4  SPI” e verifique se está definido como “Enabled”.

Prototipagem Eletrônica na Raspberry Pi: Configuração para Uso do GPIO

Configuração para Uso do GPIO

Configuração para Uso do GPIO

Se estiver desabilitado, habilite-o. Faça o mesmo para:

  • “I5 I2C”
  • “I6 Serial Port”
  • “I7 1-Wire”

Após habilitar todos os pinos, reinicie a Raspberry Pi.

Prototipagem Eletrônica na Raspberry Pi: Utilizando o GPIO

Ao utilizar os pinos GPIO da sua placa Raspberry Pi, é fundamental entender o funcionamento básico de um circuito elétrico. Um circuito elétrico consiste em um caminho fechado por onde a corrente elétrica circula, acionando cada componente conectado. Em um circuito fechado, a corrente elétrica percorre todos os elementos do caminho até retornar à fonte de energia.

No programa executado na placa, é definido se um pino GPIO atuará como entrada ou saída. Quando configurado como saída, o pino GPIO funciona como uma fonte de energia para o circuito, energizando ou desenergizando conforme o código programado. Quando está energizado, o pino fornece uma tensão de 3,3 V ao circuito. Quando desenergizado, ele atua como um ponto de aterramento, com uma tensão de 0 V.

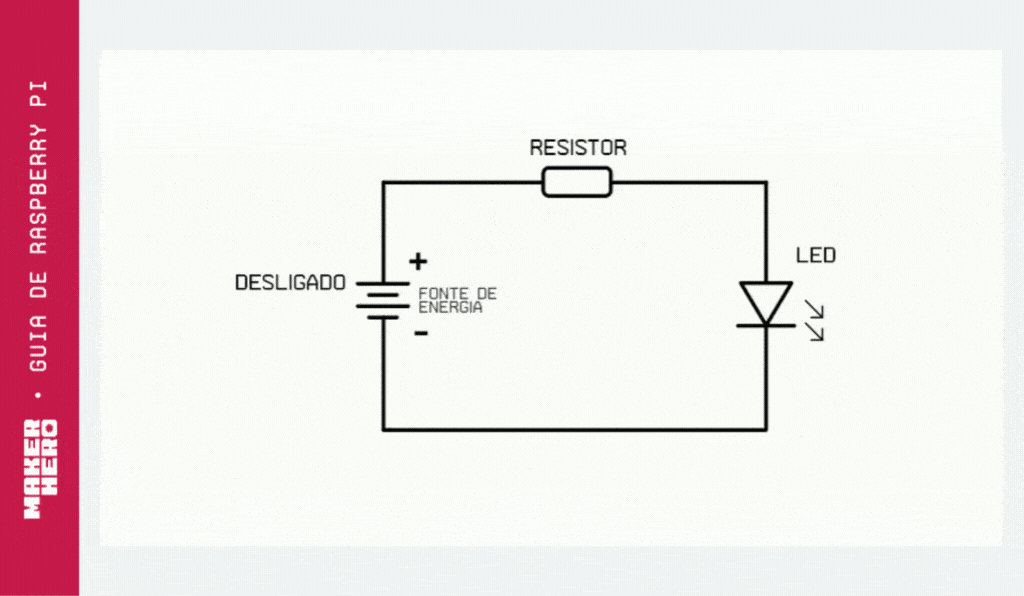

Um exemplo que ilustra esse conceito é o uso de um LED (Light Emitting Diode, ou Diodo Emissor de Luz), que funciona como uma pequena lâmpada de baixo consumo de energia. Quando o pino de saída está em nível alto (3,3 V), ele alimenta o circuito, acendendo o LED. Quando o pino é desligado, o LED apaga.

Prototipagem Eletrônica na Raspberry Pi: Utilizando o GPIO

Prototipagem Eletrônica na Raspberry Pi: Conectando os componentes no GPIO

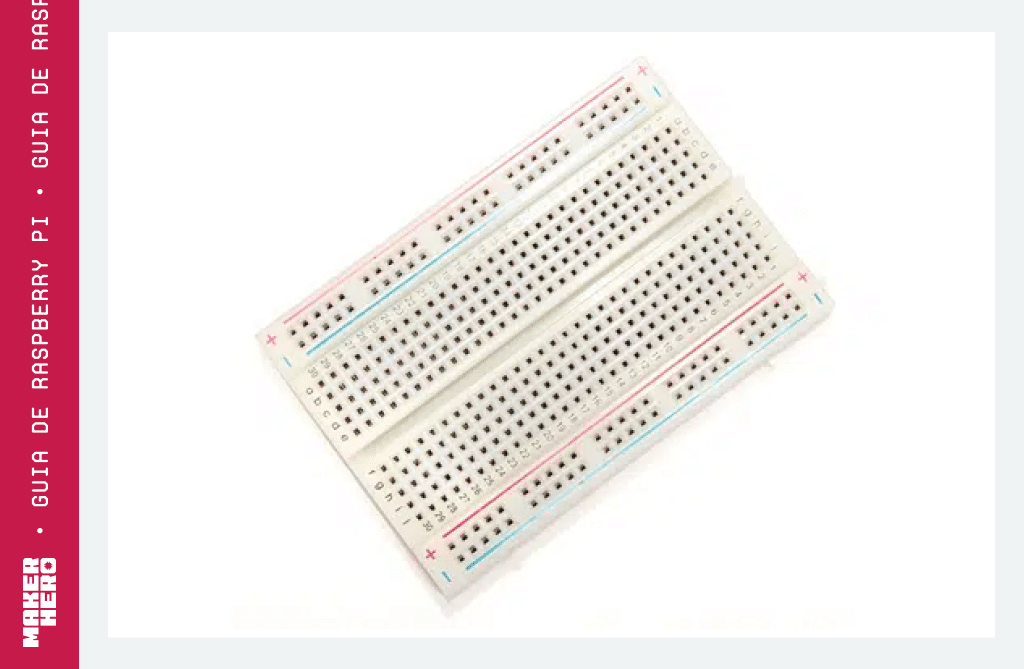

Para conectar os componentes indicados à placa, utilizaremos a protoboard e os jumpers. A protoboard é um componente fundamental em quase todos os projetos de eletrônica. Ela é usada para a montagem de circuitos eletrônicos, processo conhecido como prototipagem. A protoboard possui diversos furos, nos quais é possível encaixar pinos de componentes ou fios diretamente.

Cada furo segue uma lógica de conexão interna que, uma vez compreendida, torna a montagem dos circuitos muito mais intuitiva.

Conectando os componentes no GPIO

A grande vantagem da protoboard é permitir a experimentação e montagem de diversos circuitos e combinações de componentes sem a necessidade de conexões permanentes. Caso seja necessário mover ou substituir um componente, isso pode ser feito de maneira rápida e fácil.

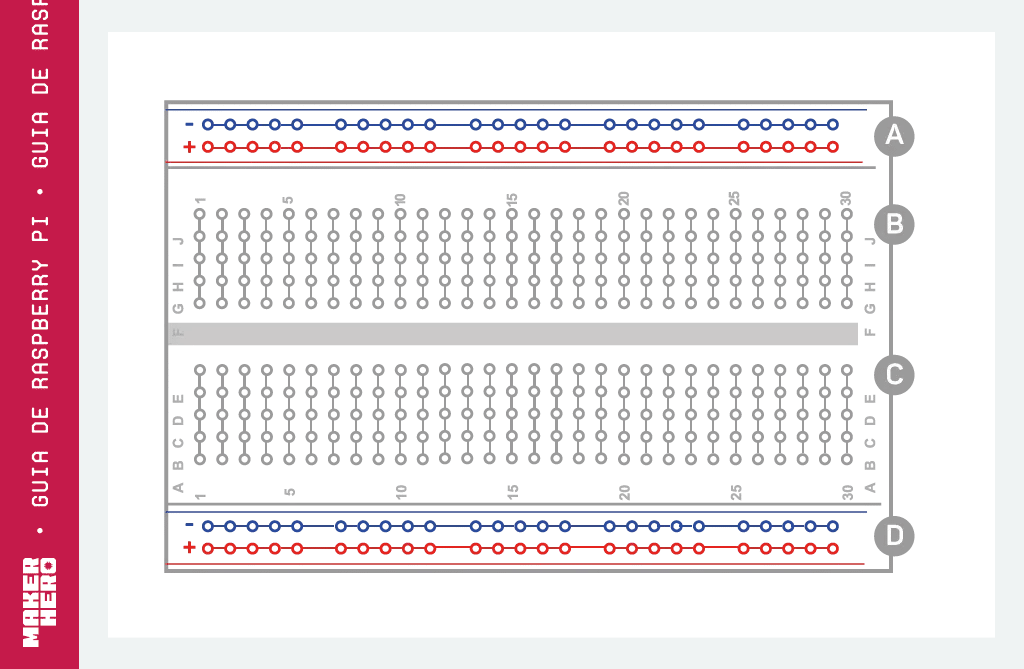

A protoboard é composta por duas colunas verticais, cada uma contendo 5 furos interligados entre si, conforme indicado pelas linhas cinzas. No entanto, cada coluna é isolada da coluna ao lado e os blocos X e Y são separados por uma cavidade central, não havendo conexão elétrica entre eles.

protoboard

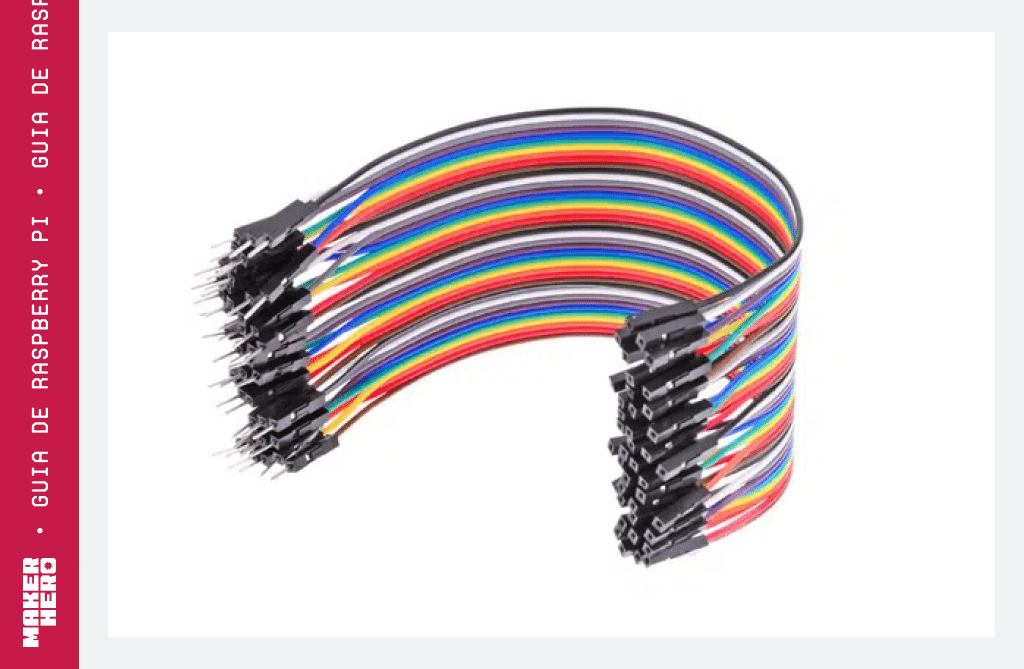

Os jumpers são fios que conectam os diversos componentes de um circuito. Eles podem ser conectados na protoboard, diretamente na placa, ou até mesmo entre componentes. Para facilitar a organização do circuito, os jumpers vêm em várias cores, mas sua funcionalidade é a mesma independentemente da cor.

jumpers

Nos esquemas de montagem, os jumpers são representados como traços coloridos que ligam os componentes. Normalmente, um lado do jumper possui um pino que se encaixa na protoboard, enquanto o outro lado tem um conector fêmea que se conecta aos pinos da Raspberry Pi.

Compreender o uso da protoboard e dos jumpers é essencial para montar e testar circuitos de maneira eficiente e segura, permitindo realizar ajustes e modificações rapidamente conforme necessário.

Ferramentas e bibliotecas de software para GPIO

Para controlar os pinos GPIO da Raspberry Pi de maneira eficiente, é essencial contar com as ferramentas e bibliotecas de software adequadas. Estas ferramentas permitem que você escreva scripts, interaja com o hardware e crie projetos eletrônicos de forma mais flexível e eficiente. Abaixo estão algumas das principais ferramentas e bibliotecas de software disponíveis para utilização dos GPIO na placa Raspberry Pi.

Python e RPi.GPIO

O Python é uma das linguagens de programação mais populares para uso com a Raspberry Pi, especialmente para projetos que envolvem o controle dos pinos GPIO. A biblioteca RPi.GPIO é uma das mais usadas e amplamente suportadas para essa finalidade.

Ela permite a manipulação direta dos pinos GPIO, fornecendo uma interface fácil de usar para configurar pinos como entrada ou saída, ler e escrever dados digitais, e detectar eventos como interrupções.

Para instalar a biblioteca RPi.GPIO, você pode utilizar o comando:

sudo apt install python3-rpi.gpio

Principais comandos da RPi.GPIO:

  • GPIO.setmode(GPIO.BCM): Define o modo de numeração dos pinos para BCM (Broadcom SOC channel).
  • GPIO.setup(pino, GPIO.OUT): Configura um pino específico como saída.
  • GPIO.output(pino, GPIO.HIGH): Define o pino de saída para um estado lógico alto (3,3V).
  • GPIO.input(pino): Lê o estado de um pino configurado como entrada.

GPIO Zero

A GPIO Zero é outra biblioteca Python projetada para tornar o uso do GPIO da Raspberry Pi o mais simples e intuitivo possível. Ela é uma camada de abstração superior em relação à RPi.GPIO, oferecendo uma sintaxe mais amigável, especialmente para iniciantes em eletrônica e programação.

Para instalar a GPIO Zero, execute:

sudo apt install python3-gpiozero

A GPIO Zero permite controlar dispositivos eletrônicos como LEDs, botões, sensores e motores com menos linhas de código e sem a necessidade de configuração complexa.

pigpio

A pigpio é uma biblioteca avançada para o controle de GPIO, particularmente útil para projetos que exigem alta precisão e velocidade na manipulação de pinos.

Para instalar o pigpio, utilize:

sudo apt install pigpio

Esta biblioteca suporta sinais PWM (Pulse Width Modulation) e controle remoto de pinos GPIO, permitindo a comunicação com outros dispositivos Raspberry Pi ou computadores através da rede.

WiringPi

WiringPi é uma biblioteca de C para o controle de GPIO e foi criada para ser semelhante à biblioteca Wiring usada no Arduino.

Para instalar o WiringPi, execute:

sudo apt install wiringpi

Ela fornece uma interface de comando de linha que facilita o controle de pinos GPIO diretamente do terminal, o que pode ser útil para testar rapidamente componentes e conexões.

CircuitPython e Adafruit Blinka

CircuitPython é uma linguagem de programação derivada do Python projetada especificamente para microcontroladores e pequenos dispositivos.

Para instalar o Blinka, siga os passos:

sudo pip3 install adafruit-blinka

A Adafruit Blinka é uma camada de compatibilidade que permite que você use bibliotecas do CircuitPython em uma Raspberry Pi, expandindo as opções de sensores e dispositivos que podem ser usados.

Prototipagem Eletrônica na Raspberry Pi: Segurança no Uso do GPIO

Ao trabalhar com o GPIO da Raspberry Pi, a segurança deve ser uma prioridade para proteger tanto o hardware quanto os usuários de possíveis danos. Aqui estão algumas diretrizes e boas práticas essenciais para garantir um uso seguro dos pinos GPIO da Raspberry Pi durante a prototipagem eletrônica:

  • Verifique as Tolerâncias de Tensão e Corrente: Os pinos GPIO da Raspberry Pi operam com uma tensão de 3,3 V e não são tolerantes a tensões superiores. Aplicar uma tensão maior, como 5 V, pode danificar permanentemente o GPIO ou até mesmo a placa Raspberry Pi inteira. Além disso, o máximo recomendado para corrente de saída é 16 mA por pino, com um limite total de 50 mA para todos os pinos combinados.
  • Use Resistores de Limitação de Corrente: Sempre utilize resistores apropriados para limitar a corrente em circuitos conectados aos pinos GPIO. Isso é especialmente importante ao conectar LEDs ou outros dispositivos que podem causar um curto-circuito ou puxar mais corrente do que o GPIO pode fornecer de forma segura.
  • Evite Curto-Circuitos: Tenha cuidado ao manipular conexões para evitar curto-circuitos, que podem ocorrer quando os pinos GPIO são conectados diretamente ao terra ou entre si. Isso pode causar danos irreversíveis ao microcontrolador da Raspberry Pi.
  • Desligue a Raspberry Pi Antes de Conectar ou Desconectar Componentes: Sempre desligue a Raspberry Pi e desconecte-a da fonte de alimentação antes de conectar ou desconectar componentes dos pinos GPIO. Isso reduz o risco de danos causados por picos de tensão ou conexões incorretas acidentais.
  • Utilize Fontes de Alimentação Adequadas: Certifique-se de que qualquer fonte de alimentação externa conectada ao circuito é compatível com a Raspberry Pi e que a polaridade está correta. Fontes de alimentação incorretas podem resultar em danos permanentes à placa.

Seguir essas diretrizes de segurança ao usar os pinos GPIO da placa Raspberry Pi é essencial para proteger o hardware e garantir uma experiência de prototipagem segura e eficaz. Ao tomar essas precauções, você pode explorar com confiança o potencial dos GPIOs para uma ampla gama de projetos eletrônicos.
