Monitoramento e automação com sensor: aplicações, lógicas de controle e projetos práticos
Deixe um comentárioO uso de sensor em sistemas de automação e monitoramento é uma das aplicações mais poderosas e úteis da eletrônica embarcada. Um sensor capaz de medir uma grandeza física — como temperatura, movimento, pressão ou presença — pode ser conectado a um microcontrolador para tomar decisões automáticas e controlar dispositivos sem intervenção humana.
Nesta aula, você vai aprender como usar sensores em projetos de monitoramento contínuo, como integrar dispositivos de atuação (como relés, motores e atuadores), como configurar alarmes e alertas e como montar lógicas de controle que transformam dados de sensor em ações úteis. Além disso, serão apresentados exemplos práticos para você aplicar em projetos com Arduino, ESP32, Raspberry Pi e plataformas similares.
Ao final desta aula, você terá uma visão clara de como projetar sistemas que não apenas leem dados de sensor, mas também reagem inteligentemente, permitindo automação residencial, industrial, monitoramento remoto e soluções criativas para o dia a dia.

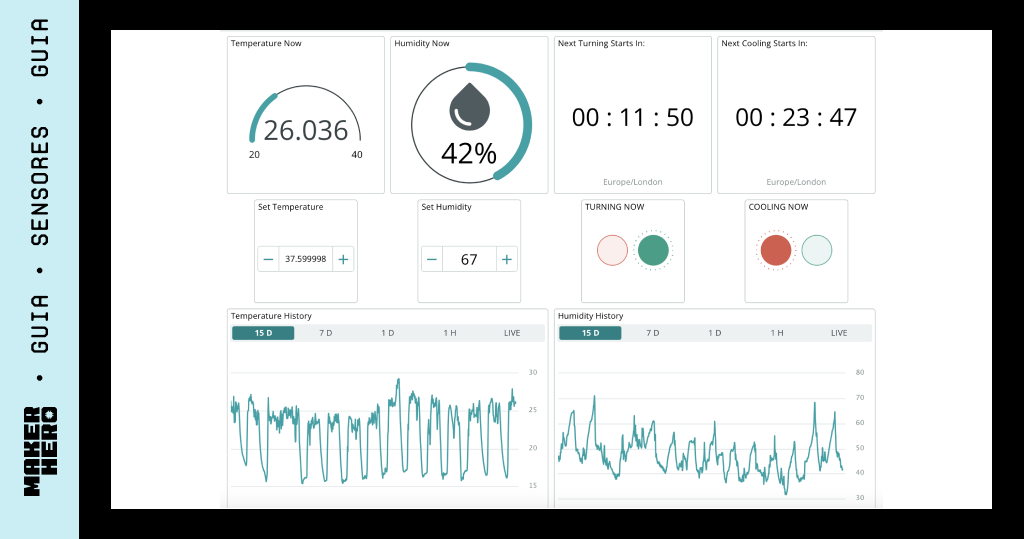

Monitoramento contínuo
O monitoramento contínuo com sensor é a base de praticamente todo sistema de automação e supervisão. Ele consiste em realizar leituras constantes de uma variável física — como temperatura, nível, corrente, fluxo de água ou movimento — para acompanhar o comportamento de um sistema ao longo do tempo.
Em vez de uma medição pontual, o monitoramento contínuo permite identificar tendências, variações e eventos anormais, o que é essencial para tomar decisões automáticas ou gerar alertas.
Como funciona o monitoramento contínuo
Em um sistema típico, o processo ocorre em etapas:
- O sensor realiza a medição da grandeza física
- O microcontrolador lê o sinal do sensor
- O valor é processado (filtrado, convertido ou comparado)
- O dado é armazenado, exibido ou usado para controle
Esse ciclo se repete dezenas, centenas ou milhares de vezes por segundo, dependendo da aplicação.
Vantagens do monitoramento contínuo
Usar um sensor de forma contínua traz diversos benefícios:
- Permite detectar mudanças graduais no sistema
- Facilita a identificação de falhas antes que se tornem críticas
- Possibilita a criação de históricos e gráficos
- Aumenta a confiabilidade das decisões automáticas
Em aplicações industriais, por exemplo, pequenas variações de vibração ou temperatura podem indicar desgaste ou problemas mecânicos.
Exemplos de monitoramento contínuo
Alguns exemplos comuns incluem:

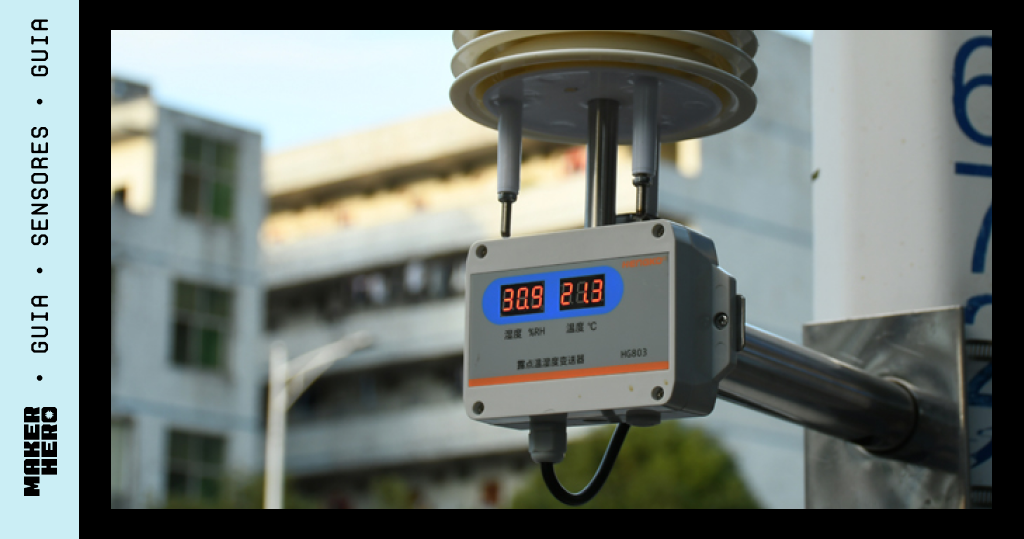

- Acompanhamento da temperatura de um ambiente

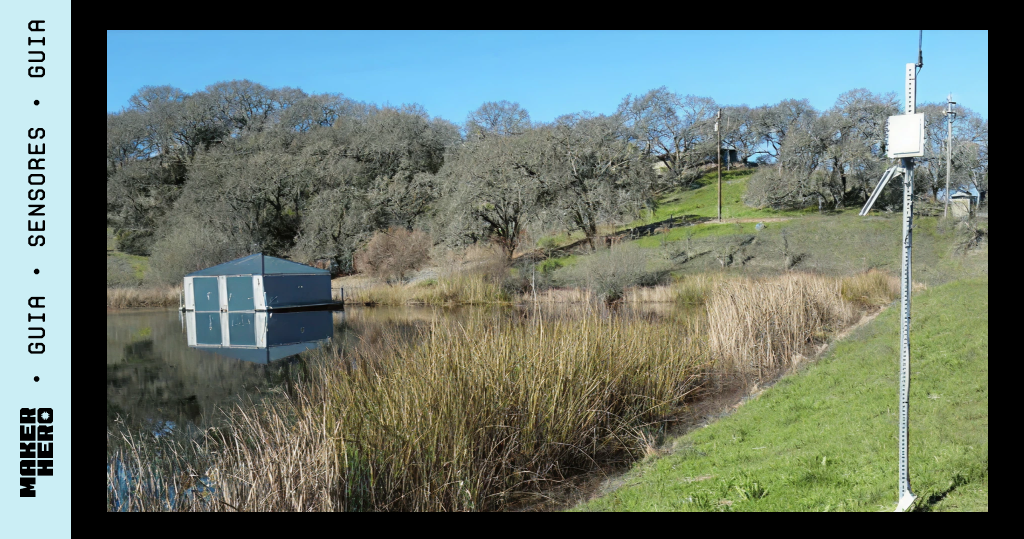

- Monitoramento do nível de água em um reservatório

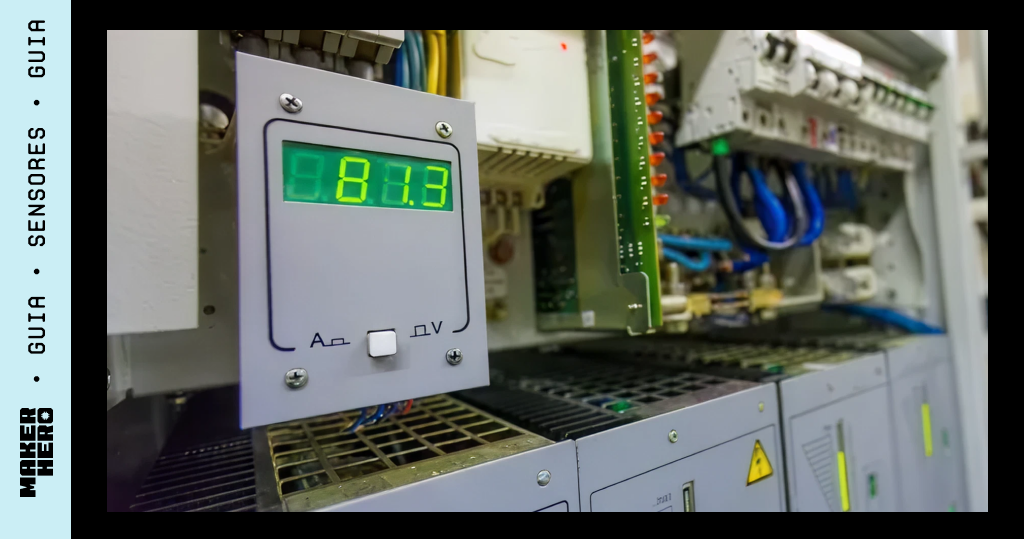

- Medição contínua de corrente elétrica em uma carga

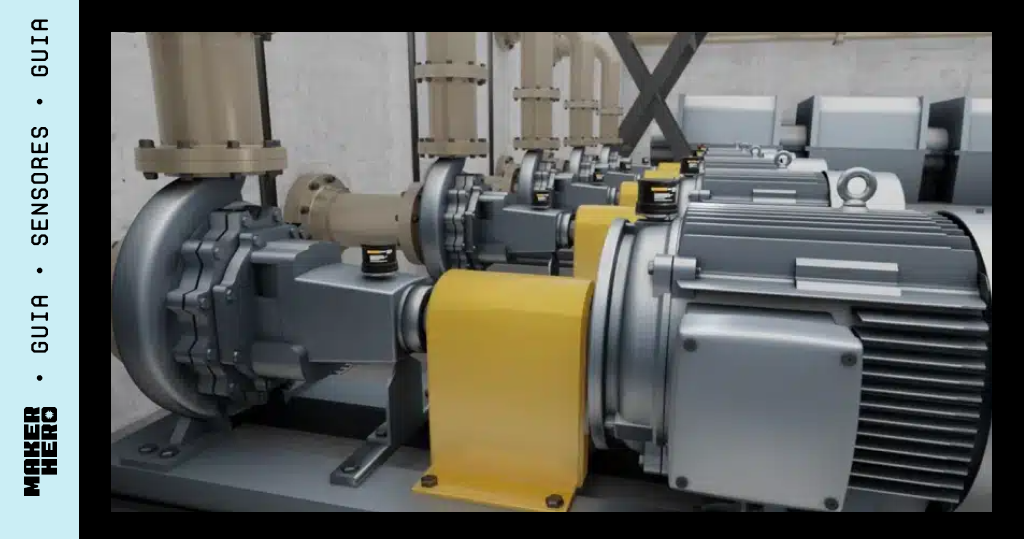

- Leitura constante de vibração em um motor
Em todos esses casos, o sensor atua como os “olhos” do sistema, fornecendo dados em tempo real.
Integração com microcontroladores
Placas Arduino e ESP32 são ideais para esse tipo de aplicação porque:
- Podem ler dados de sensor em tempo real
- Processam informações rapidamente
- Permitem registrar dados ou enviá-los pela rede
Isso torna o monitoramento contínuo uma solução acessível tanto para projetos simples quanto para sistemas mais avançados.
O monitoramento contínuo é o primeiro passo para qualquer sistema de automação com sensor, pois fornece as informações necessárias para que o sistema tome decisões de forma automática e confiável.
Automação com sensor: Dispositivos de atuação
Em um sistema de automação com sensor, não basta apenas medir e monitorar. Para que o sistema possa agir sobre o ambiente, é necessário utilizar dispositivos de atuação, que são os componentes responsáveis por executar ações físicas a partir das decisões do microcontrolador.
Enquanto o sensor fornece informações, o dispositivo de atuação transforma essas informações em movimento, comutação, sinalização ou controle de energia.
O que são dispositivos de atuação
Dispositivos de atuação são componentes que respondem a comandos elétricos, permitindo alterar o estado de um sistema. Entre os mais utilizados estão:
- Relé
- Solenoide e válvula elétrica
- Motor DC, motor de passo e servo motor
- Ventilador e bomba
- Buzzer e LED
Eles permitem ligar, desligar, mover, abrir, fechar ou sinalizar conforme os dados lidos pelo sensor.
Relação entre sensor e atuação
Em um sistema automatizado, o funcionamento segue uma lógica simples:
- O sensor mede uma variável (temperatura, nível, movimento, etc.)
- O microcontrolador analisa o valor
- Uma condição é avaliada
- Um dispositivo de atuação é acionado ou desligado
Por exemplo, se um sensor de temperatura detectar um valor acima do limite, um ventilador pode ser ligado automaticamente.
Controle de cargas elétricas
Muitos dispositivos de atuação lidam com cargas maiores do que um microcontrolador pode fornecer diretamente. Por isso, é comum o uso de:
- Módulo relé para cargas AC ou DC
- Driver de motor para motores
- Transistor ou MOSFET para controle de potência
Esses componentes permitem que o microcontrolador, com poucos miliampères, controle equipamentos de alta potência de forma segura.

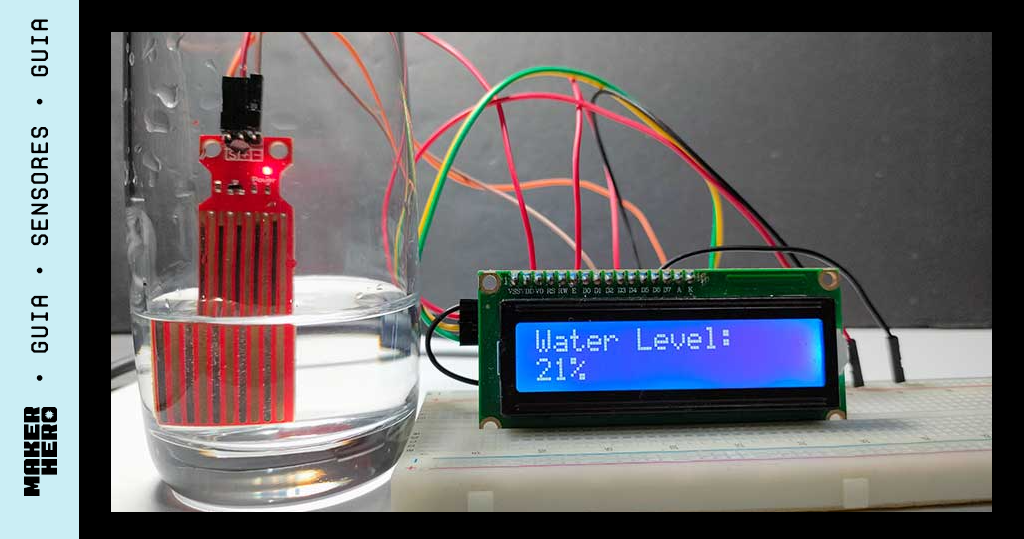

Exemplo de aplicação
Um sistema simples de automação pode usar:
- Um sensor de nível para detectar a quantidade de água
- Um módulo relé para ligar ou desligar uma bomba
Quando o nível estiver baixo, o sensor envia a informação ao microcontrolador, que aciona o relé e liga a bomba. Quando o nível atinge o valor desejado, o relé é desligado automaticamente.
Importância dos dispositivos de atuação
Sem dispositivos de atuação, um sistema seria apenas de monitoramento. Eles são o que transformam a leitura do sensor em ação real, tornando possível:
- Automatizar processos
- Reduzir intervenção humana
- Aumentar eficiência e segurança
Em qualquer projeto de automação com sensor, a escolha correta do dispositivo de atuação é tão importante quanto a escolha do próprio sensor.
Alarmes e alertas
Em sistemas de monitoramento e automação com sensor, os alarmes e alertas são fundamentais para informar quando algo sai do comportamento esperado. Eles permitem que o sistema reaja a situações críticas ou avise o usuário antes que um problema se torne grave.
Enquanto o monitoramento contínuo coleta dados, os alarmes e alertas transformam esses dados em ações de aviso.
O que são alarmes e alertas
Um alarme ou alerta é gerado quando um valor lido pelo sensor:
- Ultrapassa um limite definido
- Fica abaixo de um valor mínimo
- Apresenta uma variação anormal
- Indica uma condição de risco
Esses eventos são configurados por meio de regras ou limites programados no microcontrolador.
Tipos de alerta
Dependendo da aplicação, os alertas podem ser:
- Visuais, como LED ou display
- Sonoros, como buzzer ou sirene
- Digitais, como mensagens enviadas por Wi-Fi, SMS ou aplicativo
- Ações automáticas, como desligar um equipamento
O tipo de alerta depende da criticidade do sistema.
Exemplos de uso
Alguns exemplos comuns incluem:
- Sensor de temperatura acionando um buzzer quando o valor é alto
- Sensor de nível ativando um aviso quando o reservatório está vazio
- Sensor de corrente gerando um alerta em caso de sobrecarga
- Sensor de vibração detectando impacto e disparando um alarme
Esses alertas ajudam a evitar danos e aumentar a segurança.
Configuração de limites
Para que o sistema funcione corretamente, é importante definir:
- Valores mínimos e máximos aceitáveis
- Histerese para evitar liga-desliga rápido
- Tempo mínimo antes de disparar o alerta
Essas configurações tornam o sistema mais estável e confiável.
Integração com automação
Em muitos projetos, o alerta não apenas informa, mas também aciona um dispositivo de atuação. Por exemplo:
- Desligar uma bomba se o nível de água estiver baixo
- Cortar uma carga se a corrente estiver alta
- Ligar um ventilador se a temperatura subir
Assim, o sistema não apenas avisa, mas protege e corrige automaticamente.
Os alarmes e alertas transformam dados de sensor em respostas inteligentes, tornando a automação mais segura, eficiente e confiável.
Lógica de controle
A lógica de controle é o que transforma as leituras de um sensor em decisões automáticas. Ela define quando e como um sistema deve agir com base nos dados recebidos, sendo o núcleo de qualquer projeto de monitoramento e automação.
Sem uma boa lógica de controle, o sistema apenas coleta dados, mas não consegue reagir de forma útil.
O que é lógica de controle
A lógica de controle é um conjunto de regras que determinam o comportamento do sistema. Essas regras normalmente seguem estruturas do tipo:
- Se uma condição for verdadeira, então execute uma ação
- Enquanto uma condição existir, mantenha um estado
- Se não, execute outra ação
Por exemplo:
“Se o valor do sensor de temperatura for maior que 30 °C, então ligar o ventilador.”
Controle por limite (threshold)
Uma das formas mais comuns de lógica de controle é o uso de limites:
- Define-se um valor máximo ou mínimo
- O sensor é comparado com esse valor
- Uma ação é tomada quando o limite é atingido
Isso é muito usado em controle de nível, temperatura, corrente e pressão.
Uso de histerese
A histerese evita que o sistema fique ligando e desligando rapidamente quando o valor do sensor está próximo do limite.
Em vez de um único ponto de disparo, são usados dois:
- Um valor para ligar
- Um valor para desligar
Isso torna o controle mais estável.
Controle baseado em estados
Em sistemas mais avançados, a lógica pode trabalhar por estados, como:
- Normal
- Alerta
- Crítico
Cada estado define quais dispositivos de atuação estão ligados e quais alarmes estão ativos. Isso é comum em automação industrial e monitoramento de segurança.
Lógica de controle em microcontroladores
Em plataformas como Arduino e ESP32, a lógica de controle é implementada no código, usando:
- Estruturas condicionais (if, else)
- Laços de repetição
- Variáveis de controle
O sensor fornece os dados, a lógica decide o que fazer, e os dispositivos de atuação executam a ação.
A lógica de controle é o que torna um sistema realmente inteligente, permitindo que ele se adapte às condições do ambiente e opere de forma automática e confiável.
Projetos práticos
Os projetos práticos de automação com sensor mostram como aplicar, na prática, os conceitos de monitoramento, lógica de controle, alarmes e dispositivos de atuação. A seguir estão alguns exemplos clássicos que podem ser montados com Arduino, ESP32 ou plataformas similares.

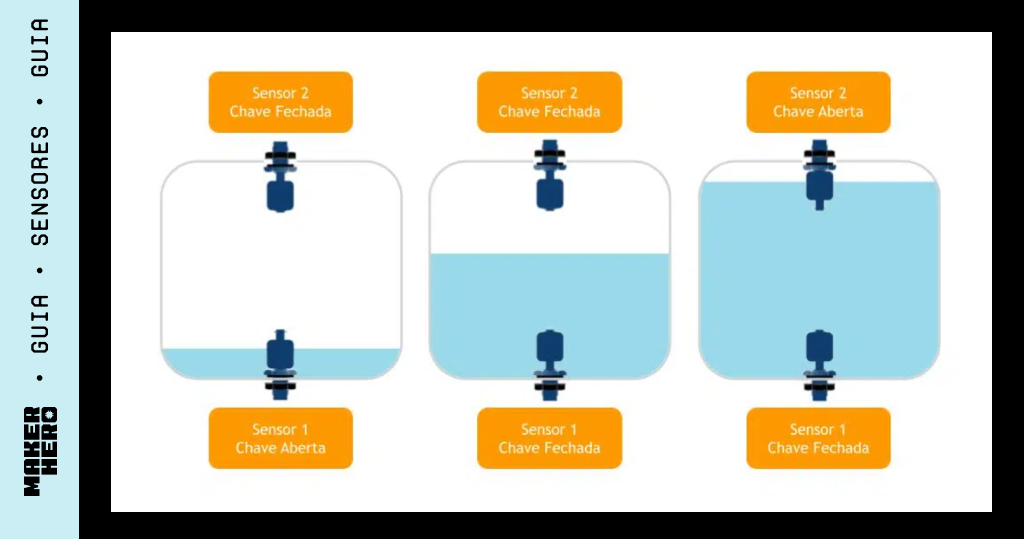

Controle automático de nível de água
Um projeto muito comum utiliza:
- Um sensor de nível de água
- Um microcontrolador
- Um módulo relé
- Uma bomba
Funcionamento:
- O sensor monitora o nível do reservatório
- Quando o nível fica baixo, o relé liga a bomba
- Quando o nível atinge o valor desejado, a bomba é desligada
Esse tipo de sistema evita transbordamentos e falta de água. Veja mais em Sensor de nível de caixa d’água com Arduino.

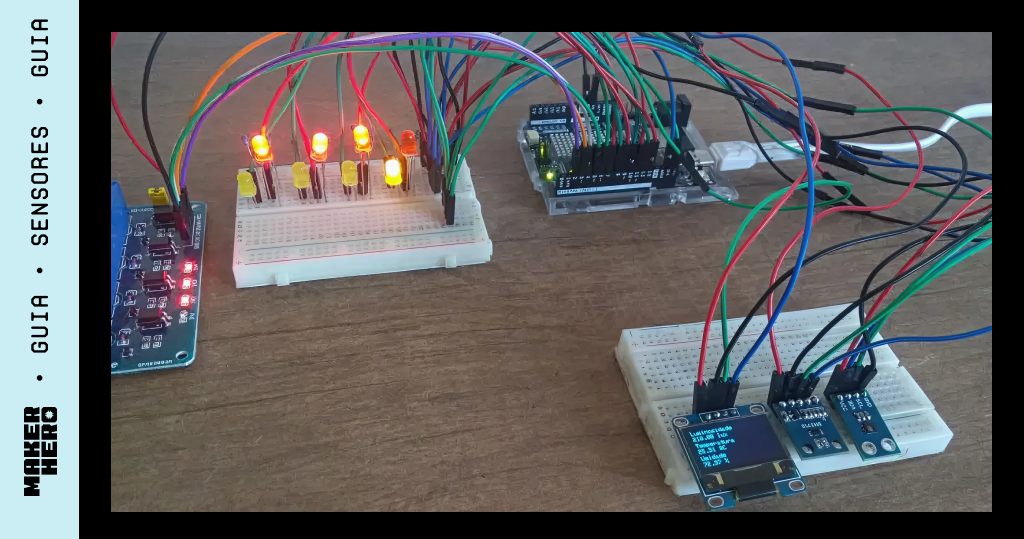

Monitoramento de temperatura com ventilação automática
Nesse projeto são usados:
- Um sensor de temperatura
- Um ventilador
- Um relé ou transistor
Funcionamento:
- O sensor mede a temperatura continuamente
- Se o valor ultrapassar um limite, o ventilador é ligado
- Quando a temperatura cai, o ventilador é desligado
É muito usado em estufas e ambientes fechados. Veja mais em Estufa Inteligente com sensor HDC1080 e Arduino.

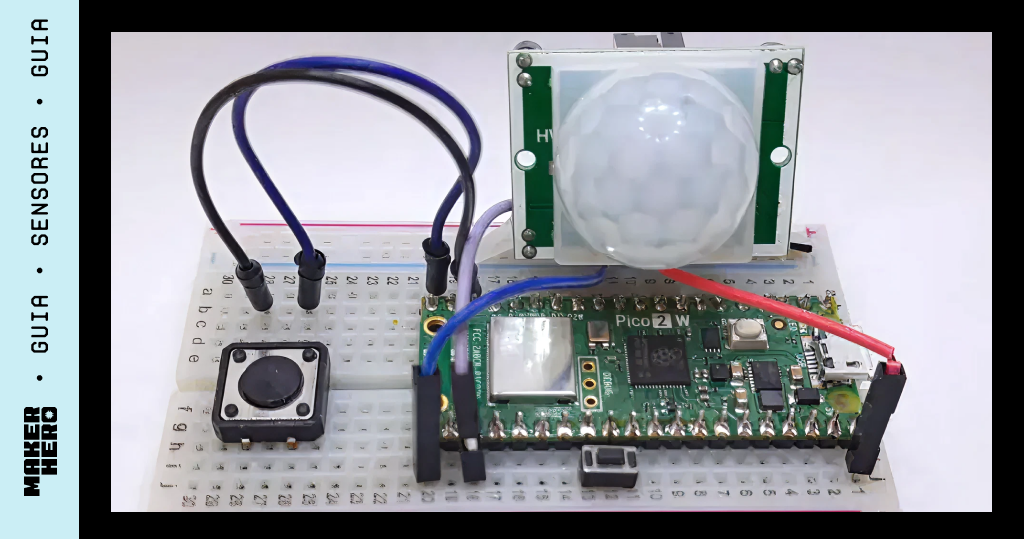

Sistema de alarme por movimento ou vibração
Pode ser montado com:
- Um sensor de vibração ou movimento
- Um buzzer ou sirene
- Um microcontrolador
Funcionamento:
- O sensor detecta movimento ou impacto
- O sistema aciona um alarme sonoro ou envia um aviso
Esse tipo de projeto é comum em sistemas de segurança. Veja mais em Construa um alarme com aviso por Whatsapp.

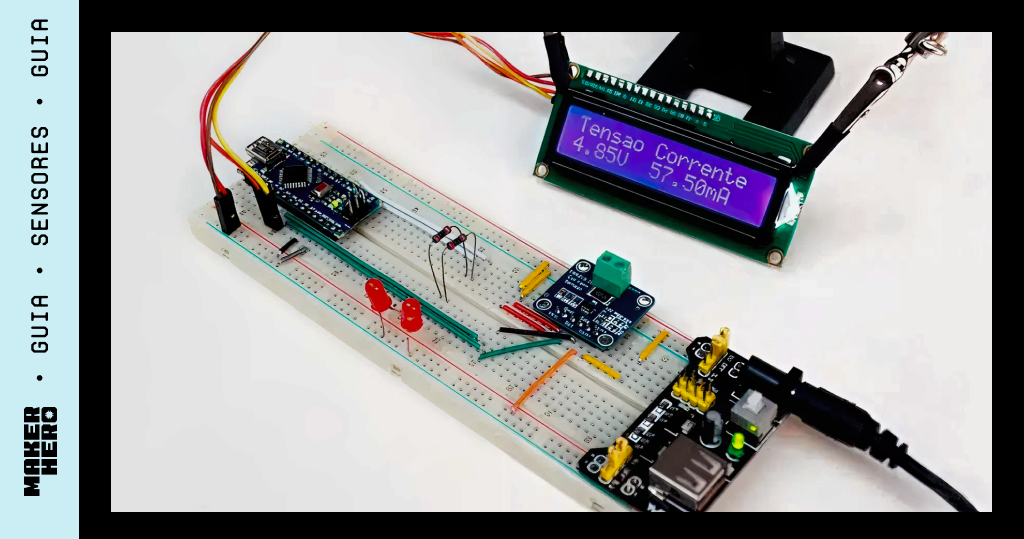

Monitoramento de consumo elétrico
Utilizando:
- Um sensor de corrente
- Um microcontrolador
- Um módulo de comunicação
Funcionamento:
- O sensor mede a corrente da carga
- O sistema calcula o consumo
- Alertas podem ser gerados se houver sobrecarga
É útil para eficiência energética e proteção de equipamentos. Veja mais em Medindo corrente e tensão com o módulo INA219.
Resumo e conclusão
Nesta aula, você aprendeu como utilizar sensor em sistemas de monitoramento e automação, transformando leituras de variáveis físicas em ações automáticas e decisões inteligentes. Esse é o princípio por trás de grande parte da automação residencial, industrial e dos projetos de IoT.
Ao longo do conteúdo, foram abordados os principais pilares desse tipo de sistema:
- O monitoramento contínuo, que permite acompanhar o comportamento de um processo em tempo real
- O uso de dispositivos de atuação, responsáveis por executar ações físicas a partir dos dados do sensor
- A criação de alarmes e alertas, que aumentam a segurança e permitem resposta rápida a situações anormais
- A lógica de controle, que define como o sistema reage às leituras do sensor
- A aplicação prática desses conceitos em projetos reais de automação
Com esses conhecimentos, você já pode projetar sistemas capazes de medir, analisar e agir automaticamente, tornando processos mais eficientes, seguros e confiáveis. Seja em um projeto simples com Arduino ou em uma solução mais avançada de monitoramento remoto, o uso correto do sensor e da lógica de controle é o que permite transformar dados em automação real.
