Como funciona um sensor: princípios físicos, sinais e exemplos

Nesta aula, você vai entender como funciona um sensor na prática, desde o momento em que ele detecta uma mudança no ambiente até a geração de um sinal que pode ser interpretado por um sistema eletrônico.

Vamos ver quais são as grandezas físicas mais comuns, os princípios físicos envolvidos no funcionamento de um sensor e como essas informações são convertidas em sinais analógicos ou digitais. Esse conhecimento é essencial para compreender por que diferentes sensores existem e como escolher o mais adequado para cada projeto.

Como funciona um sensor: grandezas físicas

Para entender como funciona um sensor, o primeiro passo é compreender o que ele mede. Um sensor sempre está associado a uma grandeza física, que é uma característica do mundo real que pode ser medida ou observada.

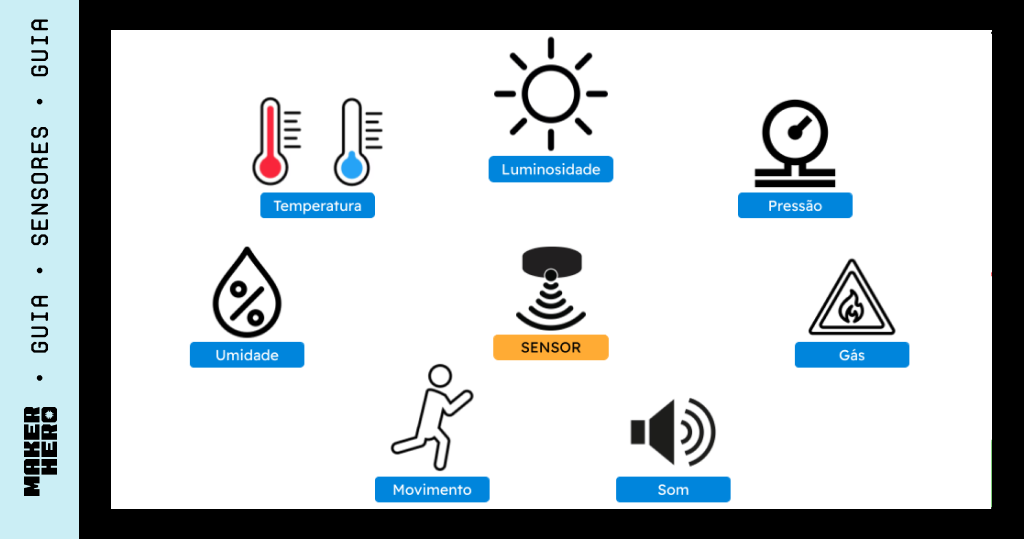

Essas grandezas representam fenômenos naturais do ambiente e, quando sofrem alguma alteração, o sensor consegue detectá-las e transformar essa variação em um sinal elétrico. As principais grandezas físicas detectadas por um sensor são:

Temperatura: mede calor ou frio em um ambiente ou objeto. Exemplo: termistor, LM35, DHT11.
Luz: mede a intensidade luminosa. Exemplo: LDR, fotodiodo, fototransistor.
Pressão e força: detecta variações de pressão ou peso. Exemplo: sensor piezoelétrico, BMP280, célula de carga.
Umidade: mede a quantidade de água presente no ar ou no solo. Exemplo: DHT22, sensor de umidade do solo.
Movimento e presença: detecta deslocamento ou aproximação. Exemplo: sensor PIR, sensor ultrassônico, sensor infravermelho.
Som: detecta vibrações sonoras. Exemplo: microfone, sensor de som KY-038.
Gás e qualidade do ar: identifica a presença de gases específicos. Exemplo: sensores da linha MQ.

Cada grandeza exige um tipo específico de sensor, pois o princípio físico usado para detectar temperatura é diferente daquele usado para detectar luz, pressão ou som. Por isso, entender a grandeza envolvida é fundamental antes de escolher um sensor para um projeto.

Como funciona um sensor?

Depois de identificar a grandeza física, o próximo passo para entender como funciona um sensor é conhecer o princípio físico que ele utiliza para detectar essa grandeza. O princípio físico define como a variação do ambiente é percebida e transformada em um sinal elétrico.

A seguir, estão os princípios mais comuns usados em sensores:

Como funciona um sensor: princípio resistivo

A grandeza física provoca uma variação na resistência elétrica do sensor.
Exemplo:
- Termistor → a resistência muda conforme a temperatura.
- LDR → a resistência muda conforme a intensidade da luz.
Muito usado por ser simples e de baixo custo.

Como funciona um sensor: princípio capacitivo

A grandeza física altera a capacitância do sensor.
Exemplo:
- Sensor de umidade do solo.
- Sensor de toque capacitivo.
Bastante utilizado em aplicações de toque e medição de nível ou umidade.

Como funciona um sensor: princípio óptico

Baseia-se na emissão, reflexão ou recepção de luz.
Exemplo:
- Fotodiodo.
- Sensor de cor.
- Sensor infravermelho.
Muito comum em sensores de presença, leitura óptica e identificação de objetos.

Como funciona um sensor: princípio ultrassônico

Utiliza ondas sonoras de alta frequência para medir distância.
O sensor emite uma onda e calcula o tempo até o retorno do eco.
Exemplo: sensor ultrassônico HC-SR04.

Como funciona um sensor: princípio piezoelétrico

A pressão ou vibração gera uma tensão elétrica no material piezoelétrico.
Exemplo:
- Sensor de impacto.
- Sensor de vibração.
Muito usado em monitoramento de impacto, som e força.

Conversão da grandeza em sinal elétrico

Após detectar uma grandeza física por meio de um princípio físico, o sensor precisa converter essa informação em um sinal elétrico. Essa conversão é essencial, pois sistemas eletrônicos e microcontroladores só conseguem interpretar sinais elétricos.

Na prática, o que acontece é o seguinte:

A grandeza física (como temperatura ou luz) varia.
Essa variação provoca uma mudança interna no sensor.
Essa mudança é convertida em um sinal elétrico mensurável, como tensão, corrente ou resistência.

Principais formas de conversão utilizadas por um sensor:

Variação de resistência elétrica
- O sensor altera sua resistência conforme a grandeza detectada.
- Exemplo: termistor e LDR.
Variação de tensão elétrica
- O sensor gera uma tensão proporcional à grandeza medida.
- Exemplo: LM35, sensor piezoelétrico.
Variação de corrente elétrica
- A corrente muda de acordo com a grandeza detectada.
- Exemplo: sensor de corrente elétrica, fotodiodo.

Essa conversão permite que o sinal seja lido por circuitos eletrônicos, como entradas analógicas de um microcontrolador. Em alguns casos, o sinal passa por circuitos adicionais de condicionamento, como amplificação ou filtragem, para melhorar a precisão da leitura.

Sem essa etapa de conversão, o sensor não conseguiria se comunicar com o restante do sistema, tornando impossível a automação ou o monitoramento.

Tipo de sinal de saída do sensor

Depois que a grandeza física é convertida em um sinal elétrico, esse sinal precisa ser enviado para o sistema de controle. De acordo com a forma como esse sinal é transmitido, o sensor pode ter saída analógica ou saída digital.

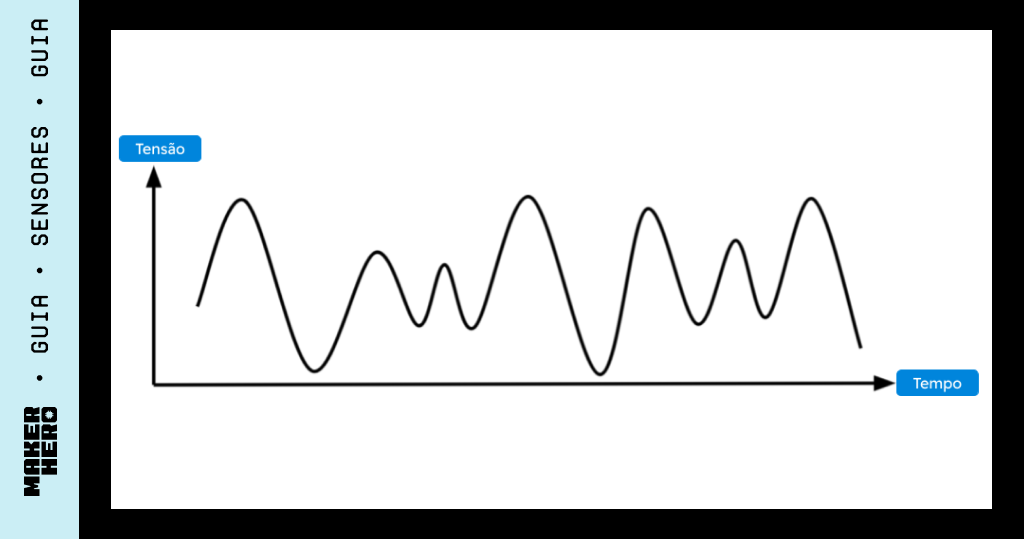

Saída analógica

Fornece um sinal contínuo, que varia proporcionalmente à grandeza medida.
Quanto maior a variação da grandeza, maior ou menor será o valor do sinal.
Exemplo:
- Um sensor de temperatura analógico aumenta a tensão conforme a temperatura sobe.
- Um LDR altera a tensão de saída conforme a luz do ambiente muda.
Vantagens da saída analógica:
- Permite medições mais precisas.
- Ideal para monitoramento contínuo.
Limitação:
- Pode ser mais sensível a ruídos elétricos.

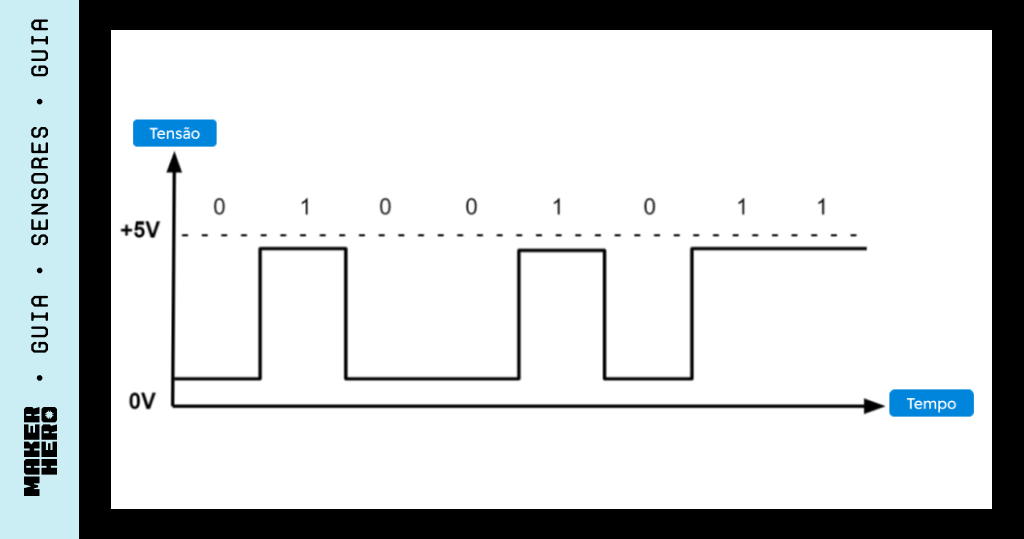

Saída digital

Fornece um sinal discreto, geralmente com dois estados: ligado (1) ou desligado (0).
- Indica apenas se uma condição foi atendida ou não.
Exemplo:
- Sensor PIR informa se houve movimento ou não.
- Sensor de fim de curso indica se uma posição foi alcançada.
Vantagens da saída digital:
- Leitura simples e direta.
- Menor sensibilidade a ruídos.
Limitação:
- Não fornece valores intermediários ou contínuos.

Do sensor ao sistema de controle

Depois que o sensor gera um sinal elétrico, esse sinal precisa ser interpretado por um sistema de controle, normalmente um microcontrolador, para que alguma ação seja executada. É nesse ponto que o sensor passa a fazer parte de um sistema inteligente.

O processo básico funciona assim:

Detecção: o sensor identifica uma mudança na grandeza física.
Conversão: essa mudança é transformada em um sinal elétrico.
Leitura: o microcontrolador lê o sinal do sensor.
Processamento: o código analisa o valor recebido.
Ação: o sistema executa uma resposta com base nessa leitura.

Nesse processo, o sensor funciona como os “sentidos” do sistema, enquanto o microcontrolador atua como o “cérebro”, tomando decisões com base nos dados recebidos.

Essa lógica é usada em praticamente todos os projetos de automação, robótica e IoT, desde sistemas simples até aplicações mais complexas.

Exemplos práticos de funcionamento

Para consolidar o entendimento de como funciona um sensor, vamos ver exemplos simples e práticos, muito comuns em projetos de makers, automação e IoT.

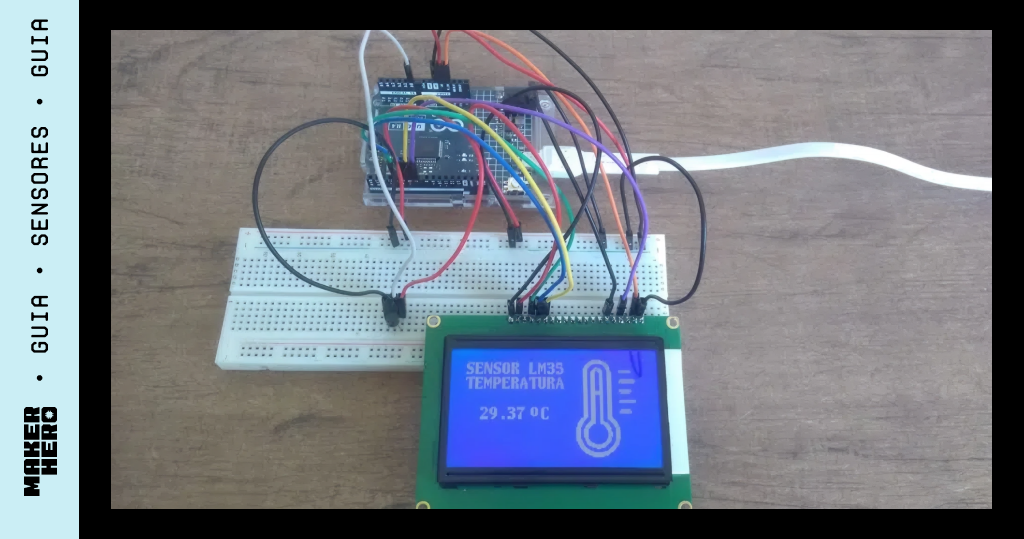

Sensor de temperatura para monitoramento ambiente

O sensor mede a temperatura do ambiente.
O valor é enviado ao microcontrolador.
Aplicação comum em sistemas de climatização e refrigeração.

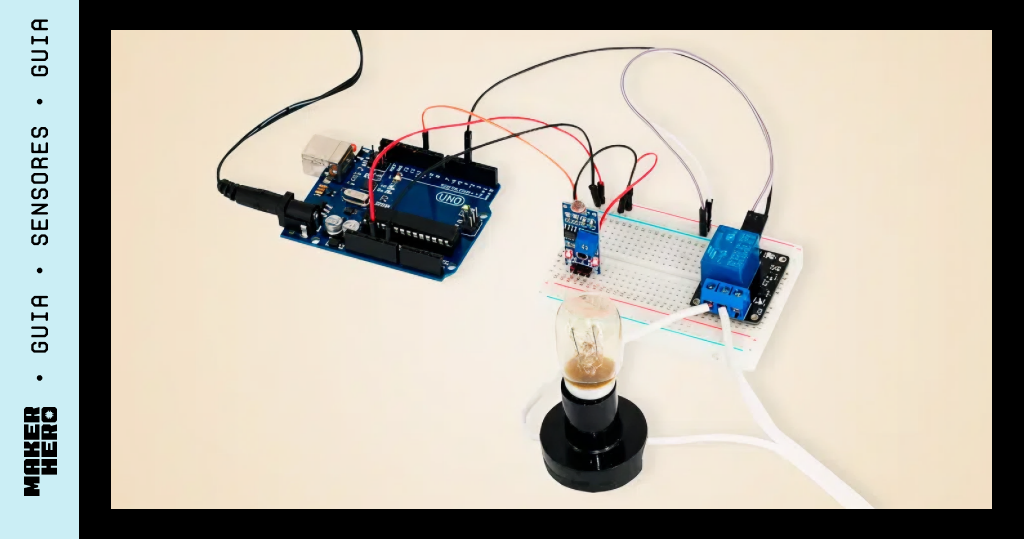

Sensor de luz acionando iluminação automática

O sensor detecta a intensidade da luz ambiente.
Em ambientes escuros, o sistema liga a lâmpada automaticamente.
Em ambientes claros, a lâmpada permanece desligada.
Muito usado em postes de iluminação pública e casas inteligentes.

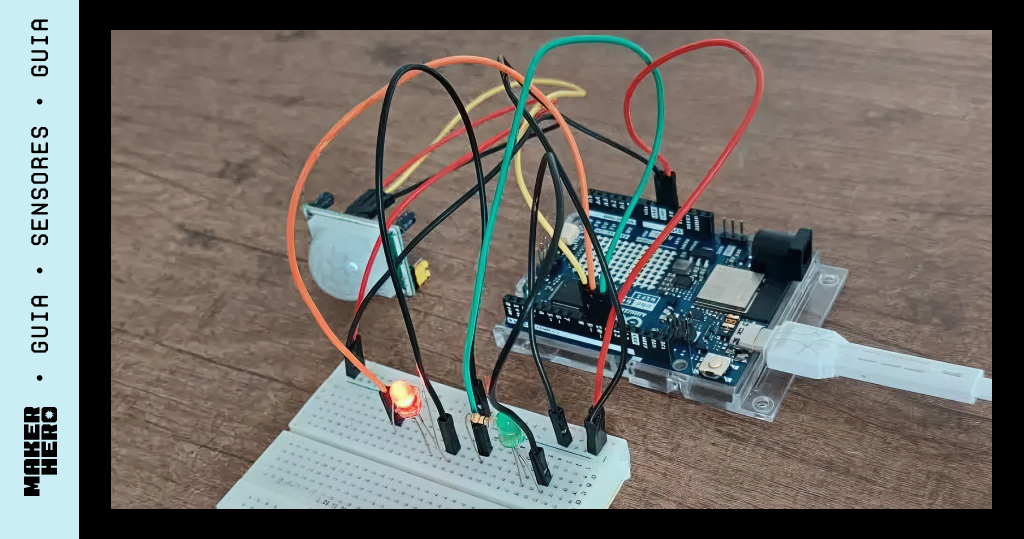

Sensor de movimento ativando um alarme

O sensor detecta a presença ou movimento.
O microcontrolador interpreta o sinal.
Um alarme, sirene ou notificação é acionado.
Aplicação comum em sistemas de segurança residencial e comercial.

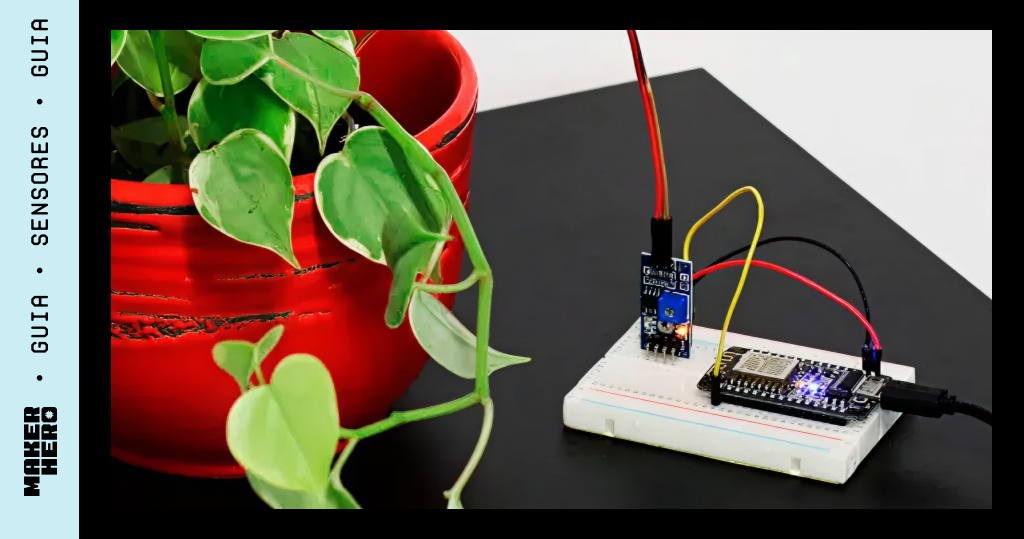

Sensor de umidade controlando irrigação

O sensor mede a umidade do solo.
Se o solo estiver seco, o sistema liga uma bomba de água.
Quando a umidade atinge o nível ideal, a irrigação é desligada.
Muito usado em agricultura e jardinagem automatizada.

Resumo e conclusão

Nesta aula, você aprendeu como funciona um sensor, desde a detecção de uma grandeza física até a execução de uma ação em um sistema de controle. os principais pontos abordados foram:

Grandezas físicas: temperatura, luz, pressão, umidade, movimento, som, gás e outras características do ambiente que o sensor pode detectar.
Princípios físicos de funcionamento: resistivo, capacitivo, óptico, ultrassônico e piezoelétrico, explicando como o sensor percebe o mundo físico.
Conversão em sinal elétrico: transformação da grandeza física em variação de tensão, corrente ou resistência.
Tipo de sinal de saída: saída analógica (sinal contínuo) e saída digital (sinal discreto).
Integração com o sistema de controle: leitura do sinal pelo microcontrolador, processamento e tomada de decisão.
Exemplos práticos: uso de sensor em controle de temperatura, iluminação automática, alarme de presença e irrigação inteligente.

Com esse conhecimento, fica mais fácil entender por que cada sensor funciona de uma forma diferente e como utilizá-lo corretamente em projetos eletrônicos. Na próxima aula, você aprenderá sobre protocolos e interfaces de comunicação, entendendo como o sensor envia dados para outros dispositivos.
