Sensor de umidade: categorias, como funciona, testes e usos reais

O sensor de umidade é um componente muito utilizado em projetos eletrônicos que precisam monitorar o ambiente ou o solo. Ele permite identificar a quantidade de água presente no ar ou em materiais como a terra, ajudando o sistema a tomar decisões automáticas com base nessas informações.

Nesta aula, você vai aprender o que é um sensor de umidade, conhecer os principais tipos disponíveis, entender como ele funciona e como realizar testes básicos para verificar se está operando corretamente. Também veremos exemplos de aplicações práticas e as principais vantagens de usar esse tipo de sensor em projetos com microcontroladores.

Ao final da aula, você terá uma visão clara de quando e como utilizar um sensor de umidade, facilitando a escolha do componente ideal para cada projeto.

Tipos de sensor de umidade

Existem diferentes tipos de sensores de umidade, e cada um deles utiliza um princípio físico distinto para medir a presença de água no ar ou no solo. A escolha do sensor adequado depende da aplicação, do nível de precisão desejado e do ambiente onde ele será utilizado.

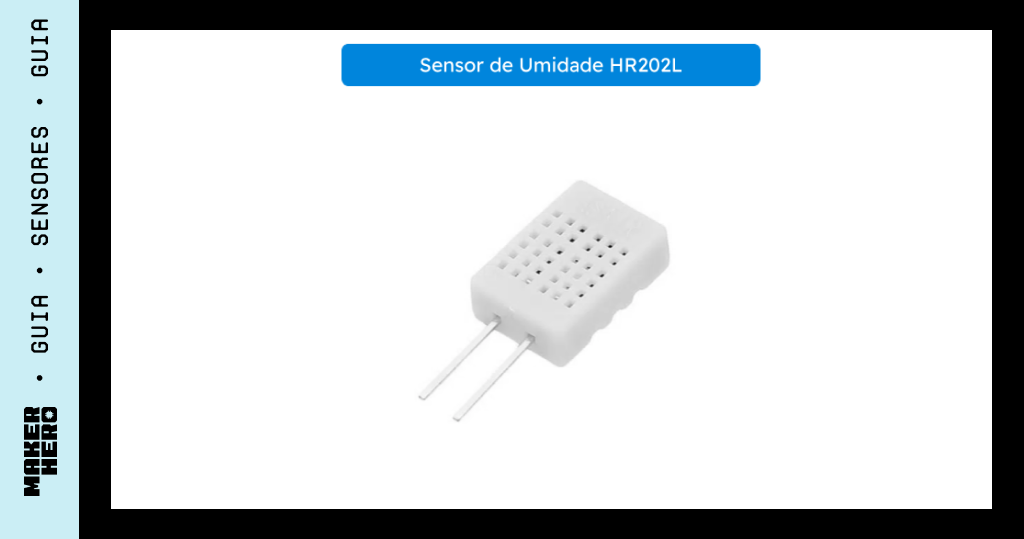

Sensor de umidade resistivo (HR202L)

O sensor de umidade resistivo, como o HR202L, funciona a partir da variação da resistência elétrica conforme a umidade do ambiente aumenta ou diminui. Quando a umidade é maior, a resistência do sensor tende a diminuir; quando é menor, a resistência aumenta.

Esse tipo de sensor é comumente utilizado para medir a umidade do ar em projetos simples e educacionais. Ele possui baixo custo e fácil integração, mas pode apresentar menor precisão e estabilidade quando comparado a sensores digitais mais modernos.

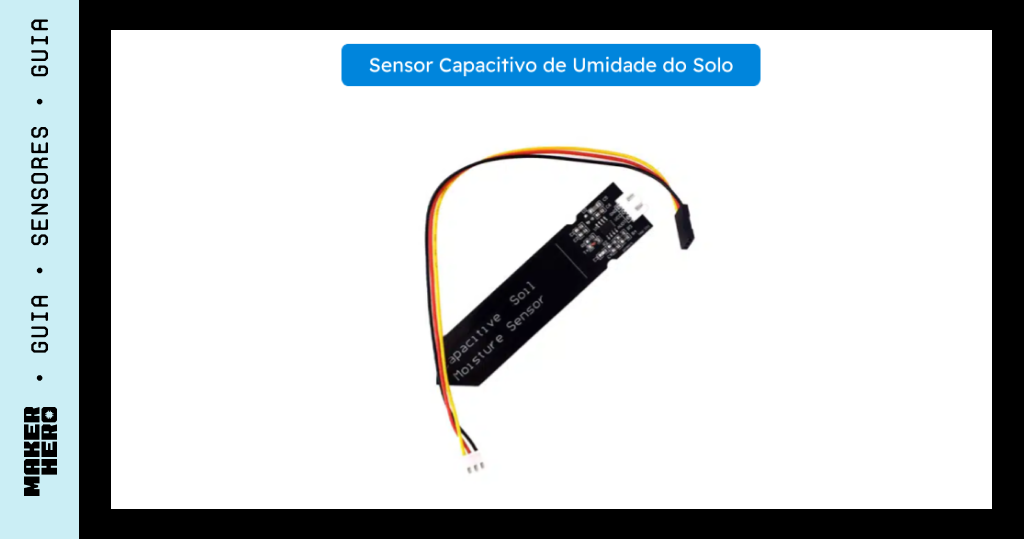

Sensor de umidade capacitivo

O sensor de umidade capacitivo mede a umidade a partir da variação da capacitância causada pela presença de vapor de água. Esse método é mais estável, pois não depende de eletrodos expostos ao ambiente.

Por isso, o sensor de umidade capacitivo é mais indicado para aplicações que exigem maior durabilidade e menor manutenção, sendo bastante utilizado em projetos de monitoramento ambiental e sistemas automáticos.

Exemplos de uso:

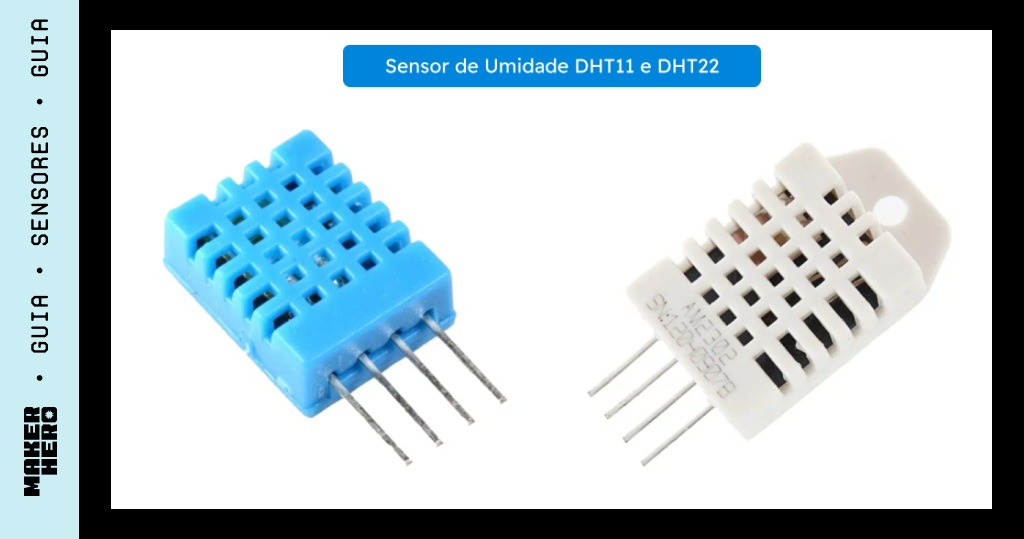

DHT11 e DHT22

Os sensores DHT11 e DHT22 são sensores digitais que medem tanto a umidade do ar quanto a temperatura. Eles já realizam o processamento interno dos dados e enviam as informações prontas para o microcontrolador.

O DHT11 é mais simples e econômico, enquanto o DHT22 oferece maior precisão, melhor resolução e uma faixa de medição mais ampla, sendo indicado para projetos mais exigentes.

Exemplos de uso:

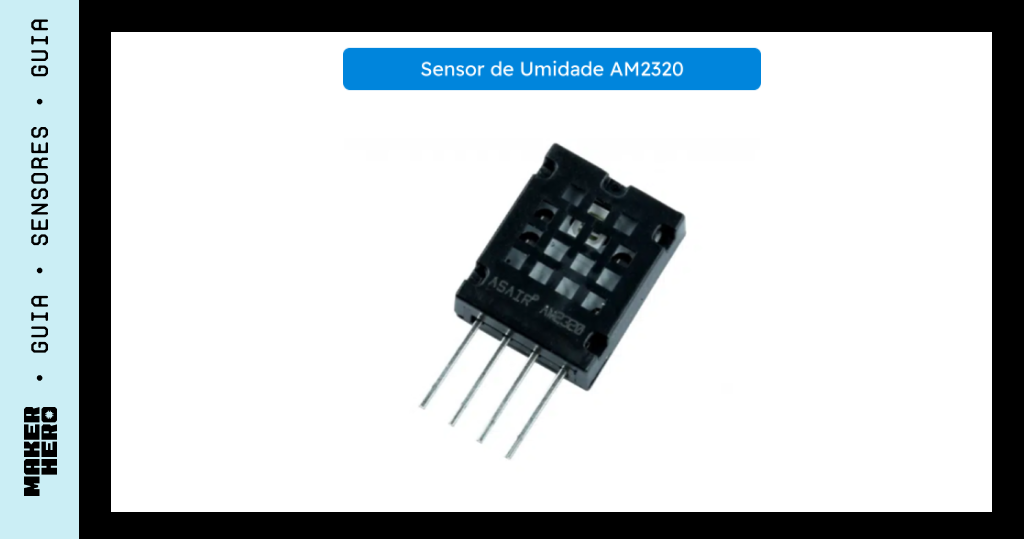

AM2320

O AM2320 é um sensor digital de umidade e temperatura com maior precisão e estabilidade. Ele utiliza comunicação digital, geralmente via protocolo I2C, o que facilita a integração com microcontroladores.

Esse sensor é bastante usado em aplicações de monitoramento ambiental, estufas e projetos IoT, onde confiabilidade e qualidade dos dados são fatores importantes.

Como funciona o sensor de umidade

O sensor de umidade funciona detectando a quantidade de água presente no ambiente ou em um material específico, como o ar ou o solo. Essa informação é convertida em um sinal elétrico que pode ser interpretado por um microcontrolador, permitindo o monitoramento e o controle automático de sistemas.

O funcionamento do sensor de umidade varia de acordo com o tipo e o princípio físico utilizado. Os mais comuns são os sensores resistivos, capacitivos e digitais.

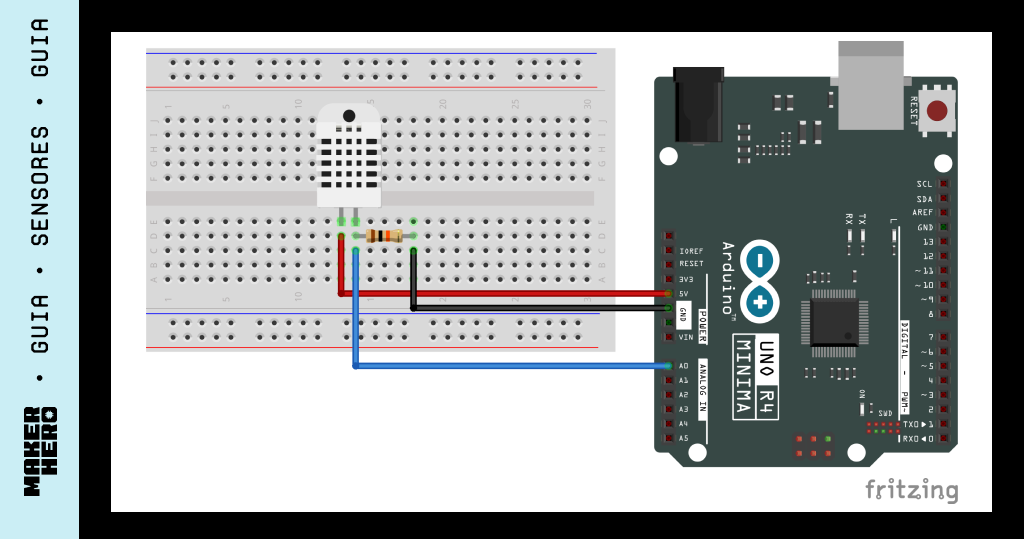

Princípio resistivo

No sensor resistivo a presença de água altera a resistência elétrica do material sensível do sensor. Quando a umidade aumenta, a resistência diminui; quando a umidade diminui, a resistência aumenta.

Essa variação de resistência é normalmente medida por meio de um divisor de tensão, e o valor resultante é lido pela entrada analógica do microcontrolador.

int pinoHR202L = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int leitura = analogRead(pinoHR202L);
  Serial.println(leitura);
  delay(1000);
}

int pinoHR202L = A0;

void setup() {

Serial.begin(9600);

}

void loop() {

int leitura = analogRead(pinoHR202L);

Serial.println(leitura);

delay(1000);

}

Esse método é simples, mas pode ser afetado por oxidação e desgaste do sensor ao longo do tempo.

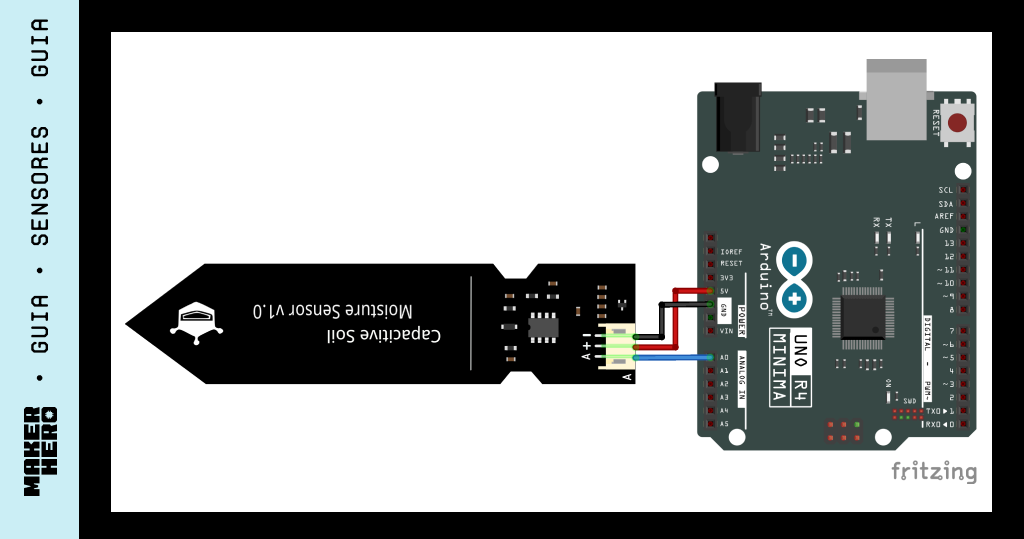

Princípio capacitivo

No sensor capacitivo, a umidade altera a capacitância do sensor. O vapor de água muda as propriedades dielétricas do material interno, fazendo com que a capacitância varie conforme o nível de umidade.

Essa variação é convertida em um sinal elétrico, geralmente mais estável e menos suscetível a corrosão.

int pinoCapacitivo = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int leitura = analogRead(pinoCapacitivo);
  Serial.println(leitura);
  delay(1000);
}

int pinoCapacitivo = A0;

void setup() {

Serial.begin(9600);

}

void loop() {

int leitura = analogRead(pinoCapacitivo);

Serial.println(leitura);

delay(1000);

}

Por esse motivo, sensores capacitivos são mais indicados para aplicações de longo prazo.

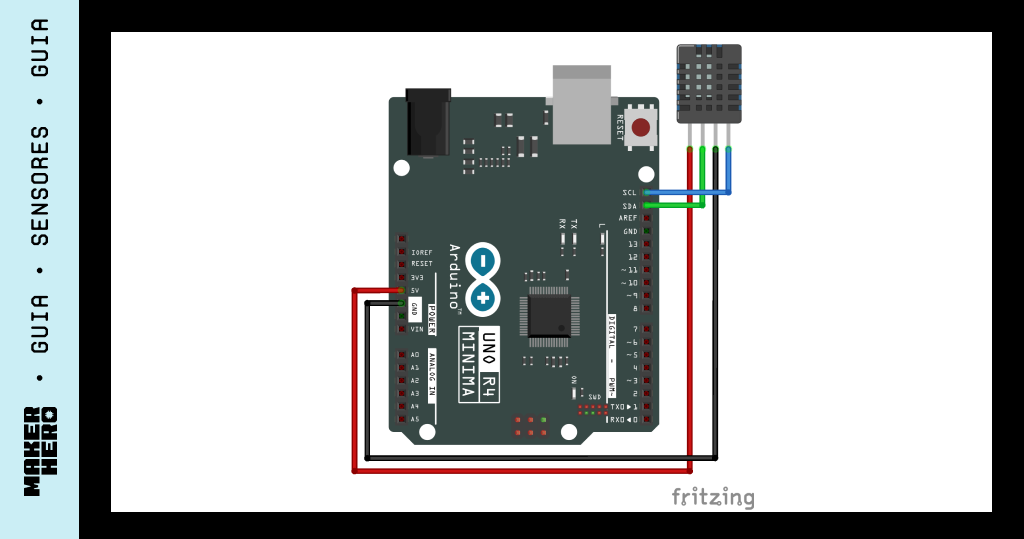

Sensor digital de umidade

Nos sensores digitais de umidade, como DHT11, DHT22 e AM2320, todo o processo de medição e conversão é feito internamente.

O sensor detecta a umidade, processa os dados e envia as informações já prontas para o microcontrolador por meio de um protocolo digital.

#include <Wire.h>
#include <Adafruit_AM2320.h>

Adafruit_AM2320 am2320 = Adafruit_AM2320();

void setup() {
  Serial.begin(9600);
  am2320.begin();
}

void loop() {
  Serial.println(am2320.readHumidity());
  delay(2000);
}

#include <Wire.h>

#include <Adafruit_AM2320.h>

Adafruit_AM2320 am2320 = Adafruit_AM2320();

void setup() {

Serial.begin(9600);

am2320.begin();

}

void loop() {

Serial.println(am2320.readHumidity());

delay(2000);

}

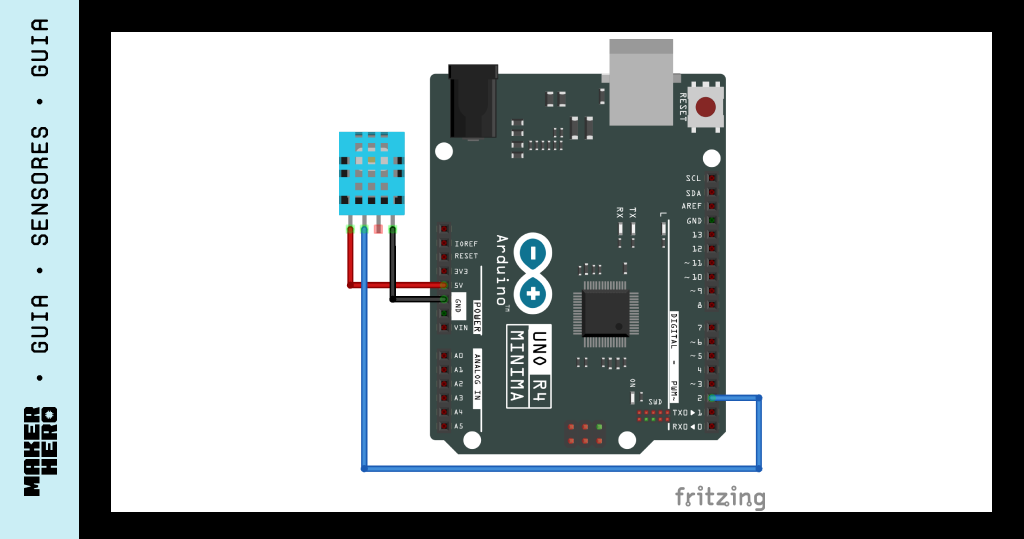

#include <DHT.h>

#define DHTPIN 2
#define DHTTYPE DHT11

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  dht.begin();
}

void loop() {
  float umidade = dht.readHumidity();
  Serial.println(umidade);
  delay(2000);
}

#include <DHT.h>

#define DHTPIN 2

#define DHTTYPE DHT11

DHT dht(DHTPIN, DHTTYPE);

void setup() {

Serial.begin(9600);

dht.begin();

}

void loop() {

float umidade = dht.readHumidity();

Serial.println(umidade);

delay(2000);

}

Isso simplifica bastante o desenvolvimento do projeto, pois elimina a necessidade de cálculos complexos no código e reduz erros de leitura.

Como testar um sensor de umidade

Testar um sensor de umidade é um passo importante para garantir que ele esteja funcionando corretamente antes de ser utilizado em um projeto. Os testes ajudam a identificar problemas de conexão, defeitos no sensor ou leituras incorretas causadas pelo ambiente.

A forma de teste pode variar de acordo com o tipo de sensor, mas alguns procedimentos básicos podem ser aplicados na maioria dos casos.

Teste visual e de conexões

Antes de qualquer medição, é importante verificar:

Se os fios estão bem conectados.
Se a alimentação está correta (5V ou 3.3V).
Se não há sinais de oxidação, sujeira ou danos físicos no sensor.

Esse passo simples evita muitos problemas comuns em projetos eletrônicos.

Teste com leitura direta no microcontrolador

A maneira mais prática de testar um sensor de umidade é conectá-lo a um microcontrolador e observar os valores retornados pelo código.
Para sensores analógicos, como o HR202L e o sensor capacitivo, os valores lidos devem variar conforme a umidade do ambiente ou do solo muda.

Você pode, por exemplo:

Aproximar o sensor da respiração.
Umedecer levemente o solo.
Aguardar alguns segundos e observar a mudança no valor lido.

Se os valores mudarem de forma coerente, o sensor está funcionando.

Teste com multímetro (sensores analógicos)

Em sensores de umidade analógicos, também é possível usar um multímetro para medir a resistência ou a tensão de saída.
Ao variar a umidade, a resistência ou a tensão deve mudar gradualmente.

Esse tipo de teste é útil para identificar sensores danificados ou com comportamento instável.

Teste em sensores digitais

Para sensores digitais, como DHT11, DHT22 e AM2320, o teste consiste basicamente em verificar se o microcontrolador consegue se comunicar com o sensor e receber dados válidos.

Se o código não retornar valores ou apresentar erros frequentes, é importante conferir:

O pino de dados.
A presença de resistores pull-up (quando necessários).
A biblioteca utilizada.

Comparação com outra referência

Para uma verificação mais precisa, você pode comparar a leitura do sensor com:

Outro sensor de umidade.
Um higrômetro comercial.
Condições ambientais conhecidas.

Diferenças pequenas são normais, mas variações muito grandes podem indicar a necessidade de calibração ou substituição do sensor.

Aplicações práticas do sensor de umidade

O sensor de umidade é amplamente utilizado em projetos que exigem controle ambiental, automação e monitoramento contínuo. Ele permite que sistemas eletrônicos reajam automaticamente às variações de umidade, aumentando a eficiência e a segurança das aplicações.

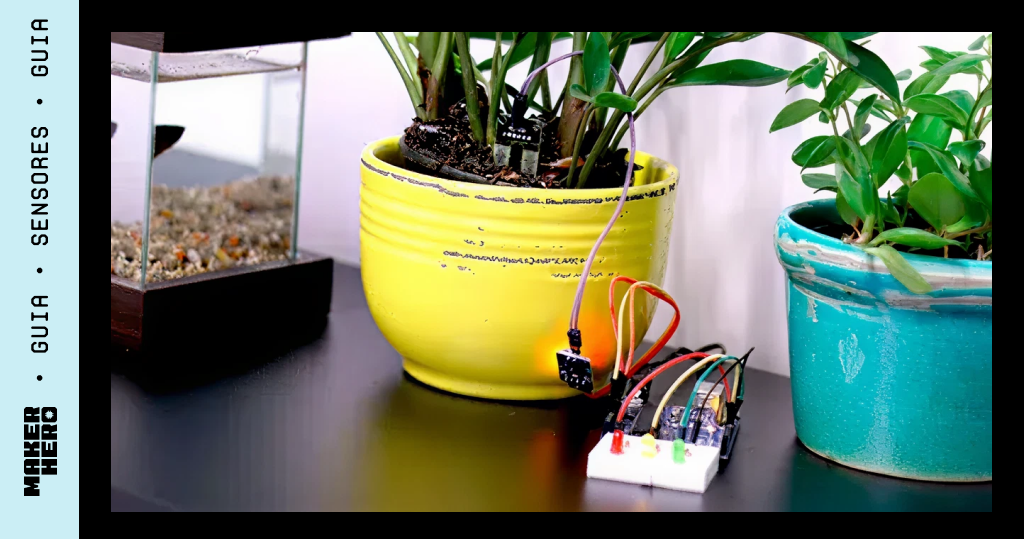

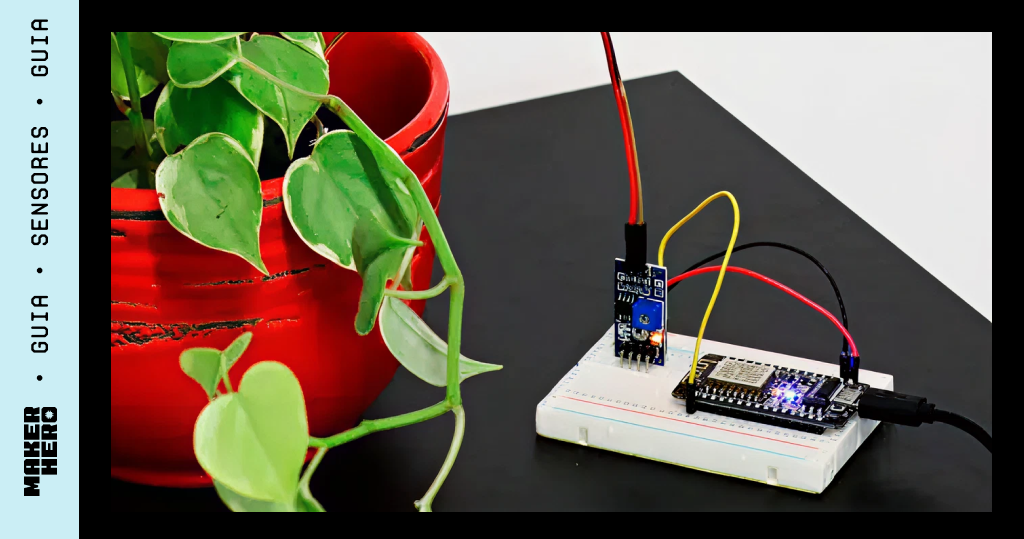

Monitoramento da umidade do solo

Uma das aplicações mais comuns do sensor de umidade é o monitoramento do solo em vasos, jardins e plantações. A partir da leitura do sensor, o sistema pode identificar quando o solo está seco e acionar automaticamente uma bomba ou válvula para irrigação.

Esse tipo de aplicação ajuda a economizar água e garante melhores condições para o crescimento das plantas.

Estufas e controle ambiental

Em estufas, o sensor de umidade é utilizado para manter o ambiente ideal para plantas e culturas sensíveis. O sistema pode controlar ventiladores, nebulizadores ou sistemas de irrigação com base nos valores de umidade medidos.

Essa automação melhora a produtividade e reduz a necessidade de intervenção manual constante.

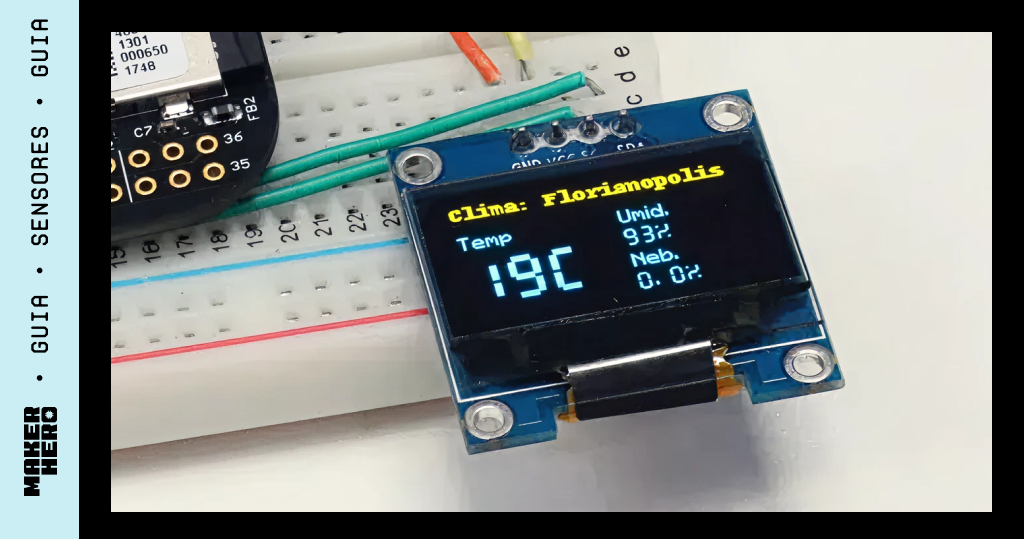

Projetos IoT e monitoramento remoto

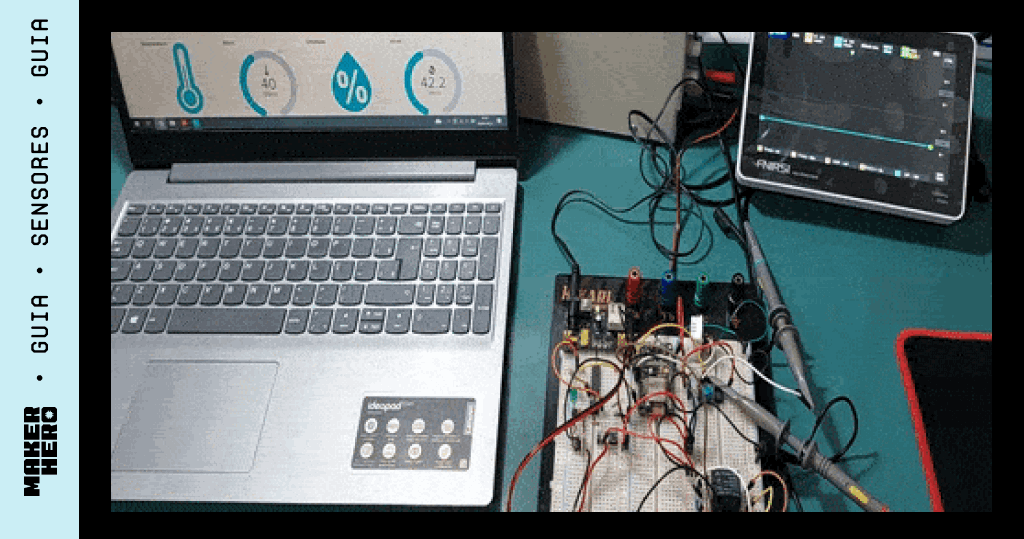

Em projetos de Internet das Coisas (IoT), o sensor de umidade permite acompanhar as condições do ambiente à distância. Os dados podem ser enviados para plataformas online, aplicativos ou dashboards, possibilitando o acompanhamento em tempo real.

Esse tipo de solução é muito comum em projetos de plantas conectadas, agricultura inteligente e monitoramento residencial.

Automação residencial e conforto

O sensor de umidade também pode ser usado em ambientes internos, como casas e escritórios. Ele ajuda a controlar sistemas de ventilação, desumidificadores e climatização, contribuindo para o conforto e a qualidade do ar.

Proteção de equipamentos e ambientes

Em ambientes onde a umidade excessiva pode causar danos, como salas de servidores ou locais de armazenamento, o sensor atua como um elemento de segurança.

Ele pode acionar alertas ou sistemas de controle quando níveis críticos são atingidos.

Vantagens do uso de sensor de umidade

O sensor de umidade é amplamente utilizado porque oferece diversas vantagens, tanto em projetos simples quanto em sistemas mais avançados. Sua versatilidade faz com que ele seja um componente essencial em aplicações de monitoramento ambiental, automação e IoT.

Facilidade de integração

Pode ser integrado facilmente a Arduino, ESP32 e Raspberry Pi.
Existem muitos exemplos, bibliotecas e materiais de apoio disponíveis.
Modelos analógicos e digitais atendem diferentes níveis de complexidade.

Baixo custo

Sensores como HR202L, sensores capacitivos e DHT11 possuem custo acessível.
Ideal para projetos educacionais, protótipos e testes.
Permite criar soluções automatizadas sem elevar muito o orçamento.

Grande variedade de modelos

Sensores simples para medições básicas de umidade do solo ou do ar.
Sensores digitais com maior precisão e estabilidade.
Opções adequadas para ambientes internos, externos e agrícolas.

Alta aplicabilidade em projetos

O sensor pode ser usado em:

Monitoramento da umidade do solo.
Automação de irrigação.
Estufas e controle ambiental.
Projetos IoT e monitoramento remoto.
Automação residencial e conforto ambiental.

Essas vantagens tornam o sensor de umidade um componente fundamental em sistemas que precisam monitorar e controlar condições ambientais de forma eficiente.

Resumo e conclusão

Nesta aula, você aprendeu sobre o sensor de umidade, entendendo como ele é utilizado para medir a quantidade de água presente no ar ou no solo. Os principais pontos abordados foram:

Tipos de sensor de umidade: resistivo (HR202L), capacitivo, DHT11, DHT22 e AM2320.
Princípios de funcionamento: variação de resistência, capacitância e processamento digital interno.
Leitura dos dados: sensores analógicos que exigem interpretação do valor lido e sensores digitais que já fornecem a umidade em porcentagem.
Testes de funcionamento: verificação de conexões, leitura via microcontrolador, uso de multímetro e comparação com valores de referência.
Aplicações práticas: monitoramento do solo, estufas, automação de irrigação, projetos IoT, automação residencial e proteção de ambientes.
Vantagens do uso: facilidade de integração, baixo custo, grande variedade de modelos e ampla aplicabilidade.

Com esse conhecimento, fica mais fácil escolher o sensor de umidade adequado para cada tipo de projeto e utilizá-lo corretamente em sistemas de monitoramento e automação.

Na próxima aula, você aprenderá sobre sensor de luz e cor, entendendo seus tipos, funcionamento e aplicações práticas.
