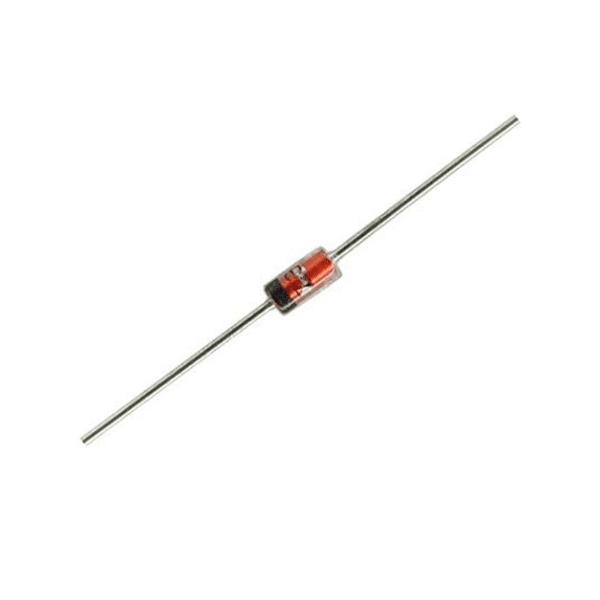

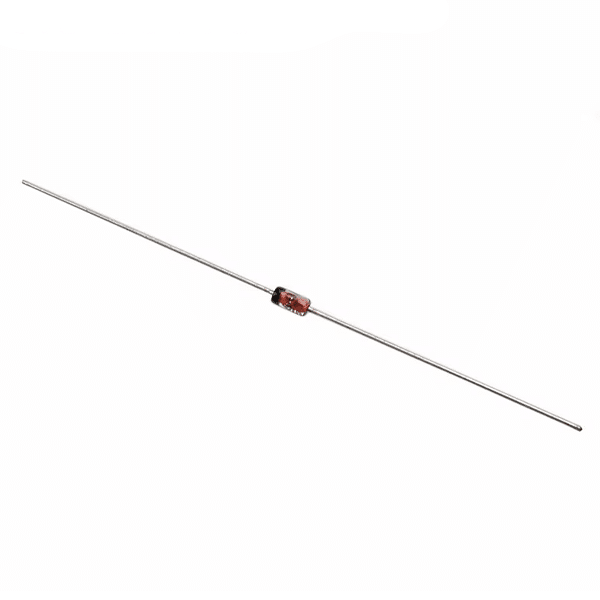

Diodo de Germânio 1N60P

REF: BCT88

O diodo é um componente utilizado em circuitos eletrônicos, permitindo o fluxo de corrente em apenas uma direção (anodo para catodo). O Diodo de Germânio 1N60P apresenta uma baixa capacitância e alta velocidade, além da ótima linearidade.

Principais características:

  • Baixa capacitância
  • Alta velocidade
  • Aplicação em detecção de imagem, ou sinais de rádio AM e FM

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

    Disponibilidade:

    Em estoque

    R$0,24 1X DE R$0,24 sem juros R$0,23 no PIX

    Em estoque

    FRETE E PRAZO

    O diodode Germânio 1N60P é um diodo do tipo ponto de contato, que apresenta uma pequena região de contato entre a região N e a região P, conferindo uma baixa capacitância e alta velocidade, além da ótima linearidade. Esse tipo de diodo é comum em sistemas de detecção de imagem para TV, detecção de sinais de rádio tanto AM quanto FM, entre outras aplicações.

    O que é o Diodo Diodo de Germânio 1N60P

    Os diodos são uma família de componentes utilizados em circuitos eletrônicos que permitem o fluxo de corrente em apenas uma direção (ânodo para catodo). O diodo apresenta materiais semicondutores em sua construção, geralmente silício ou germânio, e possui uma junção p-n. A combinação de uma região tipo p (positiva ou anodo) e uma região tipo n (negativa ou catodo) do material semicondutor forma a junção p-n.

    A característica principal de um diodo é sua capacidade de permitir o fluxo de corrente elétrica quando polarizado no sentido direto (ânodo positivo e catodo negativo) e bloquear o fluxo quando polarizado no sentido inverso (anodo negativo e catodo positivo). Dessa forma, podemos aproximar um diodo a uma válvula de sentido único para eletricidade. Assim sendo, a condução de corrente ocorre quando os elétrons são injetados na região n e os “buracos” (faltas de elétrons) na região p por causa das propriedades elétricas da junção p-n.

    Assim sendo, os diodos encontram aplicação em uma variedade de aplicações, como retificação de corrente alternada em fontes de alimentação, demodulação em comunicações, proteção contra inversão de polaridade e muitas outras aplicações na eletrônica. Por fim, existem diversos tipos de diodos, cada um projetado para atender a finalidades específicas.

    Confira como funciona o diodo, tipos e circuitos, além da nossa categoria de diodos aqui na MakerHero!

    Especificações do Diodo de Germânio 1N60P

    • Modelo: 1N60P (Datasheet)
    • Corrente: 150mA
    • VRRM (tensão inversa de pico máxima): 45 V
    • Encapsulamento: DO-7
    • Tipo de encapsulamento: Vidro

    Acompanha

    01 – Diodo Retificador 1N60P
