Gravador de PIC USB compatível com PICKIT 3

Name: Gravador de PIC USB compatível com PICKIT 3
SKU: 6WLF4
Availability: OutOfStock

REF: 6WLF4

O Gravador de PIC USB compatível com PICKIT 3 é uma ferramenta essencial para gravação, depuração e desenvolvimento de projetos com microcontroladores PIC. Compatível com uma ampla variedade de modelos da Microchip, oferece conexão USB, uso simples e confiável, sendo ideal para estudantes, makers e profissionais da área de eletrônica.

Principais características:

Programador e gravador para microcontroladores PIC
Conexão USB para fácil integração com o computador
Compatível com diversos PICs da Microchip
Ideal para desenvolvimento, testes e prototipagem

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

Disponibilidade:

Fora de estoque

Quer receber notificações quando um produto voltar ao estoque?

Descrição
Posts
Avaliações

O Gravador de PIC USB compatível com PICKIT 3 é uma ferramenta essencial para quem trabalha com desenvolvimento, programação e testes de microcontroladores PIC, sendo amplamente utilizado tanto em ambientes domésticos quanto profissionais. Ele permite a gravação, leitura e depuração de microcontroladores de forma segura, sem risco de danificar o chip, além de possibilitar conexão direta com protoboard para maior praticidade em projetos de prototipagem.

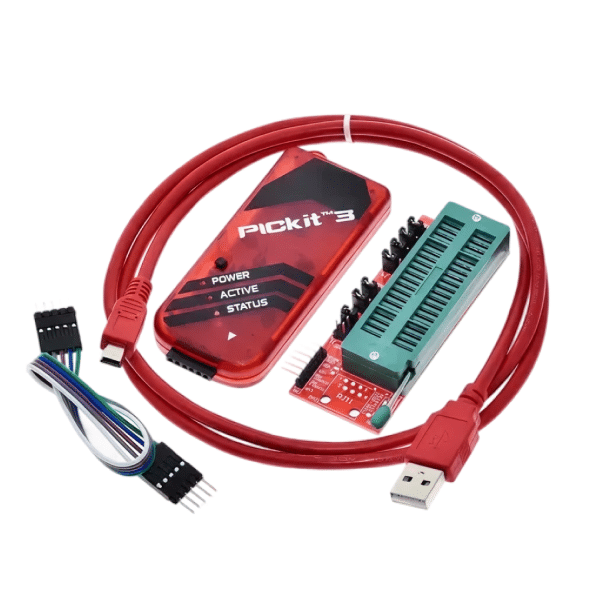

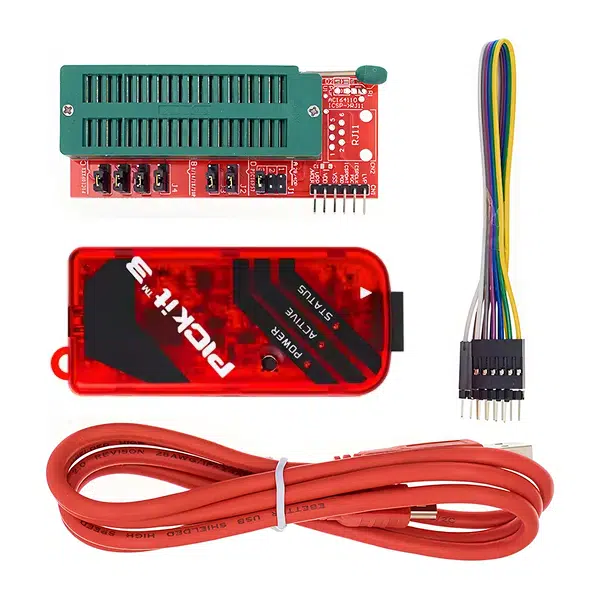

Para uso imediato, o PICKIT 3 acompanha cabo USB e um conjunto de jumpers para programação ICSP (In-Circuit Serial Programming). Com isso, o microcontrolador pode ser programado diretamente no circuito onde está instalado, desde que o projeto esteja adequado para esse tipo de programação, eliminando a necessidade de remoção do componente.

Desenvolvido especialmente para a linha de microcontroladores PIC da Microchip, o PICKIT 3 é compatível com uma ampla variedade de modelos, incluindo as famílias PIC16F, PIC18F, dsPIC33F, PIC24 e PIC32. Essa ampla compatibilidade torna o gravador ideal para estudantes, makers, desenvolvedores e profissionais da área de eletrônica embarcada.

Seu funcionamento é simples e eficiente: basta conectar o dispositivo à porta USB do computador, que fornece tanto a alimentação quanto a comunicação de dados. A programação pode ser realizada diretamente no microcontrolador ou via ICSP, utilizando o software MPLAB IDE, amplamente utilizado no desenvolvimento de aplicações com PIC.

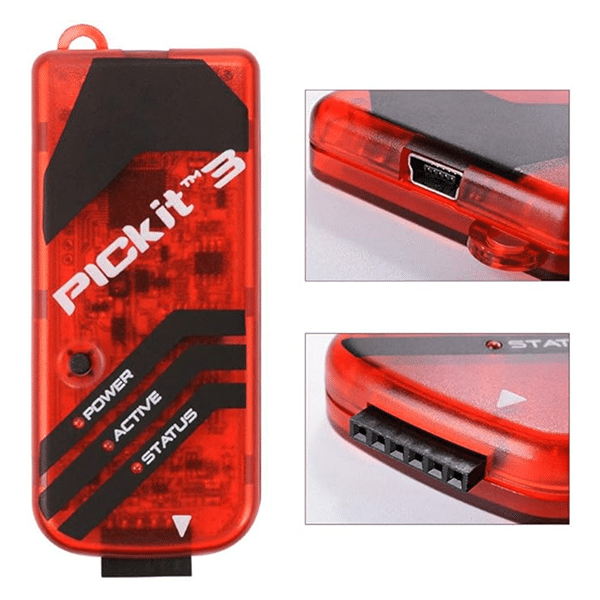

O PICKIT 3 conta ainda com monitoramento de sobretensão e curto-circuito, garantindo maior segurança durante o processo de gravação. Possui LEDs de diagnóstico que indicam status de alimentação, operação e erro, facilitando o acompanhamento do funcionamento. Seu firmware é atualizável via download, garantindo compatibilidade com novos dispositivos e melhorias contínuas.

Compacto, robusto e totalmente fechado, o Gravador de PIC USB compatível com PICKIT 3 é uma solução confiável e versátil para desenvolvimento, testes e gravação de microcontroladores PIC.

Conheça outras opções de módulos gravadores disponíveis aqui na MakerHero!

Especificações do Gravador de PIC USB compatível com PICKIT 3

Modelo: PICKIT 3
Tipo: Gravador, leitor e depurador de microcontroladores PIC
Conexão com o PC: USB (12Mbits/s)
Tensão de operação: 2V a 6V
Compatibilidade de software: MPLAB IDE
Compatibilidade de microcontroladores: PIC16F, PIC18F, dsPIC33F, PIC24, PIC32
Funções:
- Gravação e leitura de memória de programa
- Verificação e limpeza de memória
- Execução e depuração em tempo real
- Função de congelamento de periféricos em breakpoint

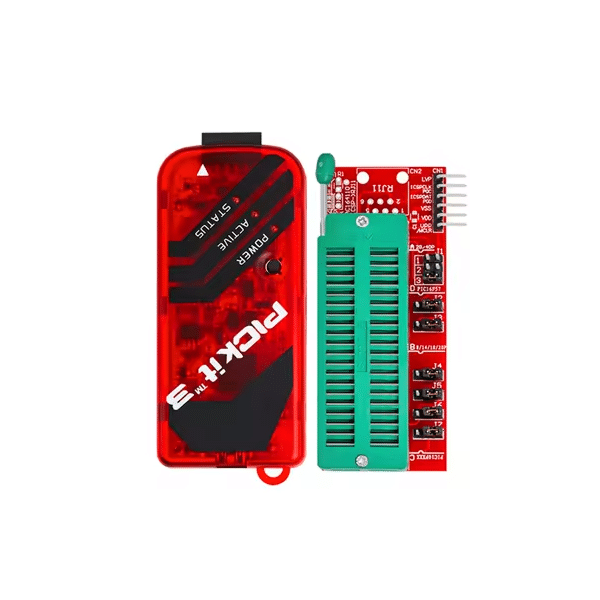

Programação: ICSP (In-Circuit Serial Programming) e soquete ZIF

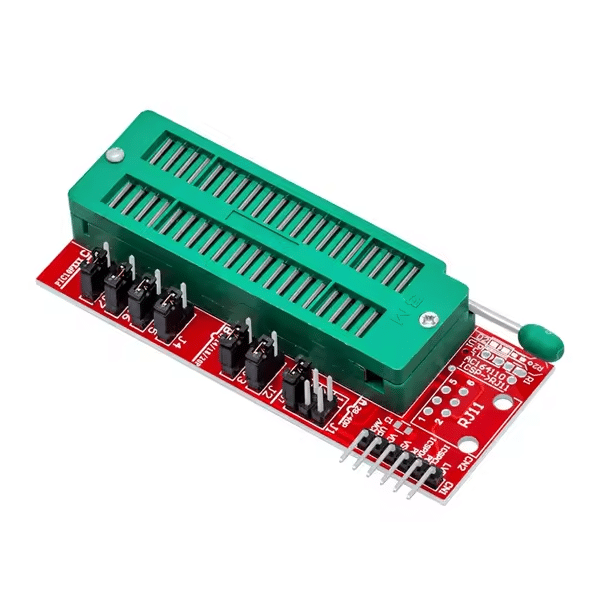

Soquete: ZIF de 40 pinos
Monitoramento de proteção: Sobretensão e curto-circuito
Indicadores LED: Power, Busy, Error
Material: Termoplásticos, metal e placa de fenolite
Dimensões: 70 × 20 × 12mm
Peso: Aproximadamente 90g
