Kit para Makey Makey

O Kit para Makey Makey é uma plataforma de invenção criada para transformar objetos do dia a dia em controles para o computador. Desenvolvido por Jay Silver e Eric Rosenbaum no MIT Media Lab, em parceria com a SparkFun Electronics, o Makey Makey permite substituir teclado e mouse por bananas, massinha, papel alumínio, desenhos a lápis e qualquer material condutivo.

Com ele, praticamente qualquer objeto pode se tornar uma tecla, botão ou controle interativo. Basta conectar, tocar e criar.

Como o Makey Makey funciona?

O funcionamento do Makey Makey é baseado na criação de um circuito elétrico fechado. Quando o usuário toca simultaneamente o objeto conectado e o terminal “Earth” (terra), o circuito é fechado e a placa envia um comando de tecla ao computador. O princípio técnico por trás disso envolve condutividade elétrica, divisores de tensão e detecção de resistência. Materiais com resistência inferior a aproximadamente 4,5MΩ podem funcionar como entrada. Isso inclui:

• Frutas
• Pele humana
• Água
• Massinha
• Papel alumínio
• Fita de cobre

Materiais isolantes como plástico, vidro ou madeira não funcionam, a menos que sejam revestidos com material condutivo.

Aplicações do Makey Makey

O Makey Makey é amplamente utilizado em ambientes educacionais e projetos criativos, sendo uma ferramenta poderosa para ensino de:

• Educação STEAM
• Ensino de eletrônica básica
• Ensino de lógica e programação
• Projetos interativos escolares
• Jogos criativos
• Prototipagem artística
• Interfaces homem-máquina

É ideal para escolas, professores, makers, designers, artistas e desenvolvedores que desejam criar experiências interativas de forma rápida e intuitiva.

Projeto Open-Hardware

O Makey Makey é um projeto open-hardware, seguindo a mesma filosofia de plataformas como o Arduino. Isso significa que seu design eletrônico é aberto, permitindo estudo, modificação e fabricação por diferentes fornecedores.

O modelo comercializado pela MakerHero segue o padrão de qualidade do projeto original, mantendo compatibilidade e funcionalidade completas.

Makey Makey é Compatível com Arduino

Um dos grandes diferenciais do Makey Makey é sua compatibilidade com o ecossistema Arduino. A placa é totalmente reprogramável, permitindo:

• Remapeamento de teclas
• Alteração do comportamento das entradas
• Desenvolvimento de firmware personalizado
• Uso da Arduino IDE

Isso amplia seu uso para projetos avançados, prototipagem experimental e aplicações personalizadas.

Especificações do Kit para Makey Makey

• Controlador: PIC18F25K
• Interface: USB HID (teclado e mouse)
• Entradas frontais: 6 (setas, espaço e clique)
• Entradas traseiras: 12 adicionais
• Conexões GND múltiplas
• Compatibilidade: Windows, macOS e Linux
• Reprogramável via Arduino IDE
• Comprimento das garras jacaré: aproximadamente 45cm
• Dimensões: 94 x 48,2mm

Documentação do Makey Makey

• Datasheet PIC18F23K22
• Esquemático
• Arquivos Eagle
• GitHub
• Driver Windows
• Site oficial

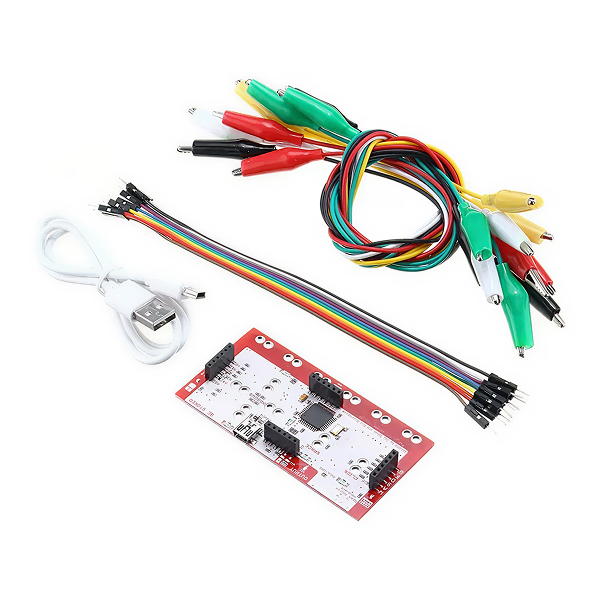

Acompanha

• 01 – Placa base Makey Makey
• 07 – Cabos com garra jacaré
• 06 – Jumpers macho x macho
• 01 – Cabo USB

Utilizando o Makey Makey

Utilizar o Kit para Makey Makey é simples e intuitivo. Basta conectar a placa ao computador utilizando o cabo USB incluso. O sistema operacional reconhecerá automaticamente o dispositivo como teclado e mouse. Para criar sua primeira tecla interativa:

1. Conecte uma garra jacaré a uma das entradas da parte frontal (ex: SPACE).
2. Conecte a outra extremidade da garra ao objeto condutivo escolhido.
3. Conecte outra garra jacaré ao terminal “Earth” (terra).
4. Segure o terminal terra e toque no objeto conectado.

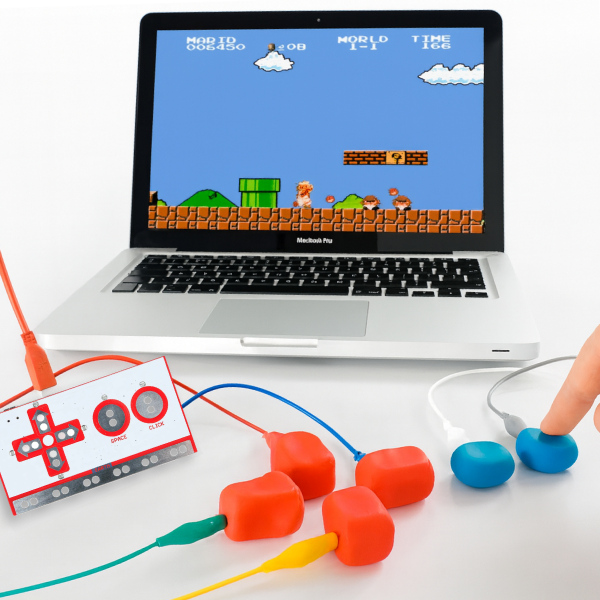

Ao fechar o circuito, o Makey Makey enviará o comando correspondente ao computador. Você pode utilizar editores de texto, jogos online, Scratch, softwares educacionais ou qualquer aplicação que reconheça comandos de teclado e mouse. Para expandir as entradas, é possível utilizar os pinos traseiros com jumpers, permitindo acesso a mais teclas e funções de mouse.

Pinout do Makey Makey

O Makey Makey possui uma disposição de pinos simples e intuitiva, projetada para facilitar tanto o uso imediato quanto a expansão das funcionalidades. Sua organização é dividida entre a parte frontal, com conexões de acesso rápido para interação direta com garras jacaré, e a parte traseira, onde ficam disponíveis entradas adicionais e pinos de expansão.

Essa estrutura permite que o usuário comece rapidamente com as funções principais e, ao mesmo tempo, tenha liberdade para explorar recursos mais avançados. A seguir, detalhamos a alimentação e o funcionamento das entradas e saídas do Makey Makey.

Alimentação do Makey Makey

O Makey Makey é alimentado diretamente pela porta USB do computador. Não é necessário fonte externa, bateria ou alimentação adicional. Isso torna o uso prático e seguro para ambientes educacionais e domésticos.

Entradas e saídas do Makey Makey

O Makey Makey é uma placa eletrônica que funciona como um dispositivo HID (Human Interface Device), sendo reconhecida pelo computador como teclado e mouse USB.

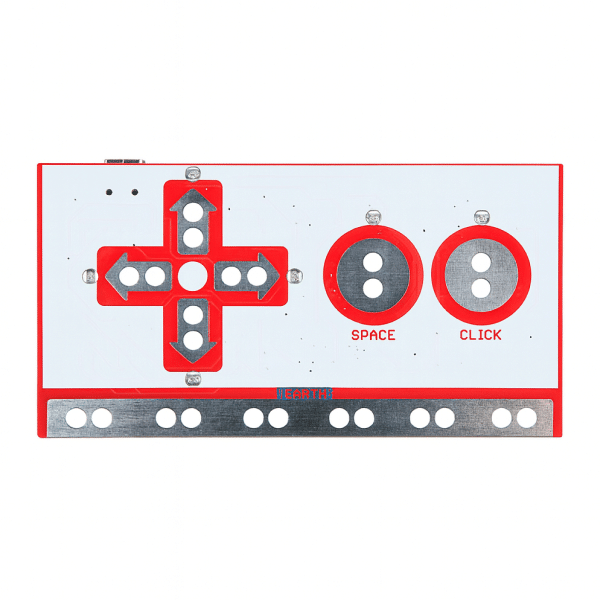

Na parte frontal da placa, você encontra conexões para:

• Setas direcionais (↑ ↓ ← →)
• Barra de espaço
• Clique esquerdo do mouse
• Barra “Earth” (terra)

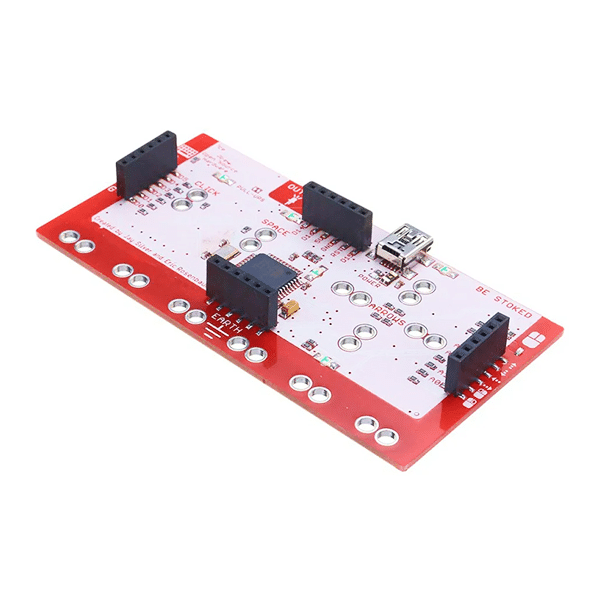

Na parte traseira, há:

• 12 entradas adicionais (W, A, S, D, F, G e controles de mouse)
• Pinos de expansão
• Múltiplas conexões de GND
• LEDs indicadores de atividade

Essa estrutura permite expandir significativamente as possibilidades de interação.

Confira o vídeo e conheça mais sobre o Arduino!

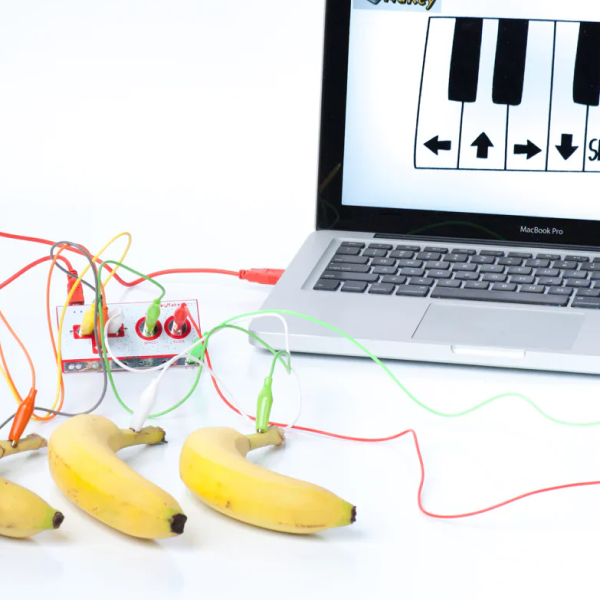

No vídeo abaixo você verá exemplos criativos de aplicação, como frutas funcionando como teclas, massinha controlando jogos e diversas possibilidades que mostram o verdadeiro potencial do Makey Makey.

Dê o play e inspire-se para criar seus próprios projetos!
