O Módulo Cartão Micro SD oferece versatilidade com suporte para tensão de operação de 3,3V ou 5V, facilitando sua integração em uma variedade de sistemas eletrônicos. Com uma interface SPI composta por pinos MOSI, SCK, MISO e CS, proporciona uma comunicação eficiente com microcontroladores e outros dispositivos.

Sua construção inclui perfurações para fixação fácil em projetos, enquanto suas dimensões compactas de 41 mm x 24 mm garantem uma integração discreta. Essas características tornam este módulo uma escolha conveniente e confiável para adicionar armazenamento de dados a uma ampla gama de dispositivos eletrônicos.

Como funciona o Módulo Cartão Micro SD?

O Módulo Cartão Micro SD atua como uma interface entre um cartão de memória Micro SD e um dispositivo host, como um microcontrolador ou computador. Funciona através de uma comunicação serial, geralmente usando o protocolo SPI (Serial Peripheral Interface).

Primeiro, o dispositivo host envia comandos para o módulo para executar operações como inicialização, leitura, gravação e gerenciamento de arquivos no cartão. Esses comandos são interpretados pelo controlador do módulo, que os traduz para as operações físicas necessárias para interagir com o cartão.

O módulo gerencia o acesso ao cartão de memória, controlando o fluxo de dados entre o dispositivo host e o cartão SD. Ele garante a integridade dos dados, verificações de erros e alocação de espaço no cartão SD conforme necessário.

Aplicações

É uma peça versátil, encontrando aplicação em diversos projetos eletrônicos. Desde sistemas de monitoramento ambiental até dispositivos wearables, sua capacidade de armazenamento oferece flexibilidade para armazenar uma variedade de dados, como informações coletadas por sensores, registros de eventos e até mesmo conteúdo multimídia.

Em sistemas de automação residencial e industrial, é utilizado para armazenar configurações e logs de operações, enquanto em dispositivos de entretenimento, como tocadores de música e videogames portáteis, proporciona armazenamento de arquivos de mídia. Essa ampla gama de aplicações sua importância, especialmente em sistemas de datalogger, na eletrônica moderna.

Como conectar o Módulo Cartão Micro SD ao Arduino?

Para conectá-lo ao Arduino, siga estas etapas simples:

• O módulo apresenta pinos identificados, como MISO, MOSI, SCK, CS, VCC e GND.
• No Arduino, os pinos SPI são designados como MOSI (pino 11), MISO (pino 12), SCK (pino 13) e SS (pino 4).

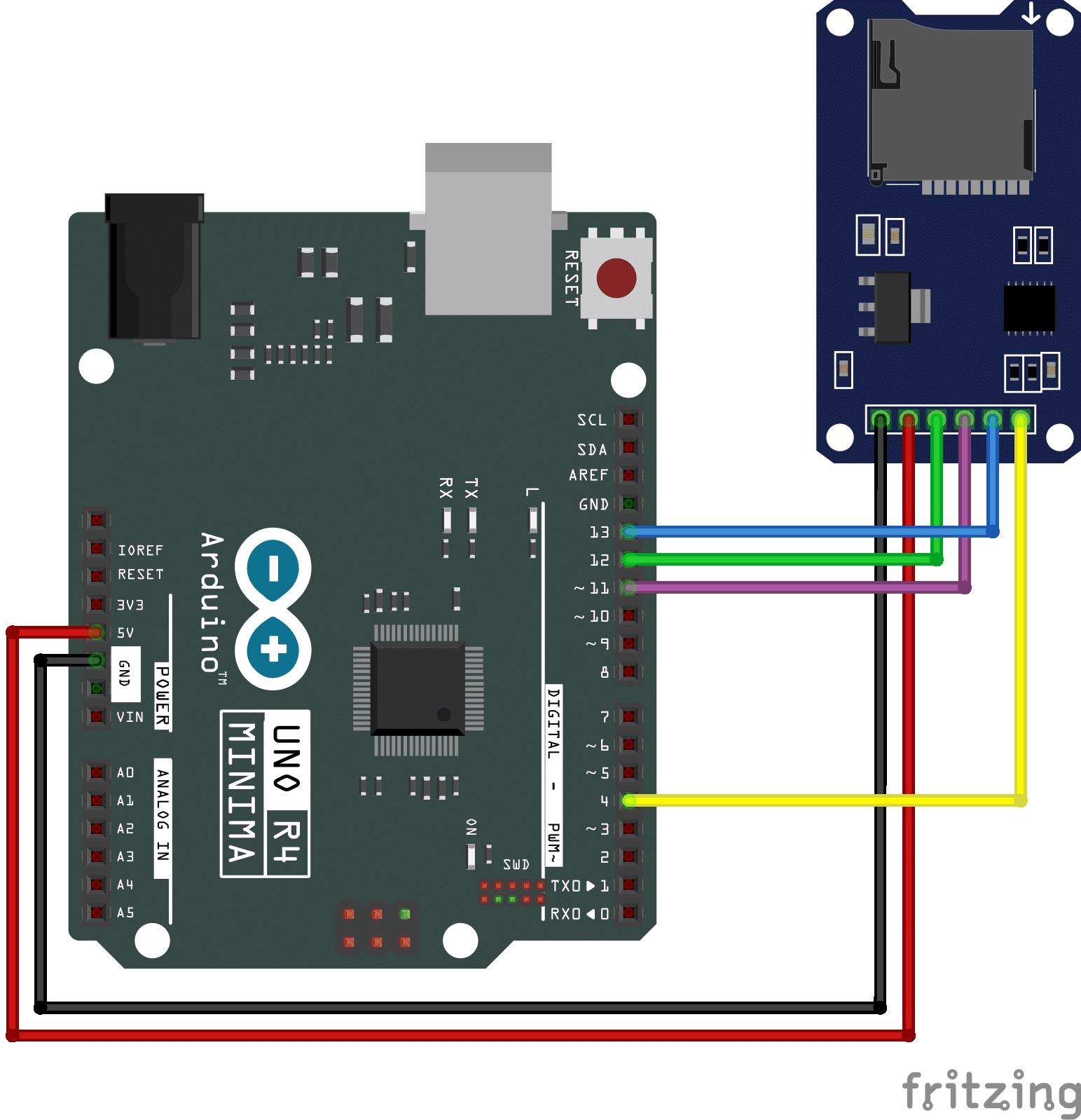

• Conecte os pinos do módulo aos pinos correspondentes do Arduino da seguinte forma:

• Antes de começar a programar, instale a biblioteca SD para Arduino na Arduino IDE, acessando “Ferramentas” -> “Gerenciar Bibliotecas”.
• Na janela “Bibliotecas”, procure por “SD” e instale a biblioteca “SD” da Arduino e SparkFun.
• Em seguida, vá em “Arquivo” -> “Exemplos” -> “SD” e selecione o exemplo “ReadWrite”.
• Faça o upload do código para o seu Arduino e abra o Monitor Serial (Ferramentas -> Serial Monitor) para visualizar a leitura e escrita sendo realizadas no micro cartão SD.

Especificações do Módulo Cartão Micro SD

• Tensão de operação: 3,3 ou 5V
• Tensão de alimentação: 5 V
• Interface SPI: MOSI, SCK, MISO e CS.
• Possui perfuração para fácil fixação
• Dimensões: 41 mm x 24 mm

Acompanha

• 01 – Módulo Cartão Micro SD
