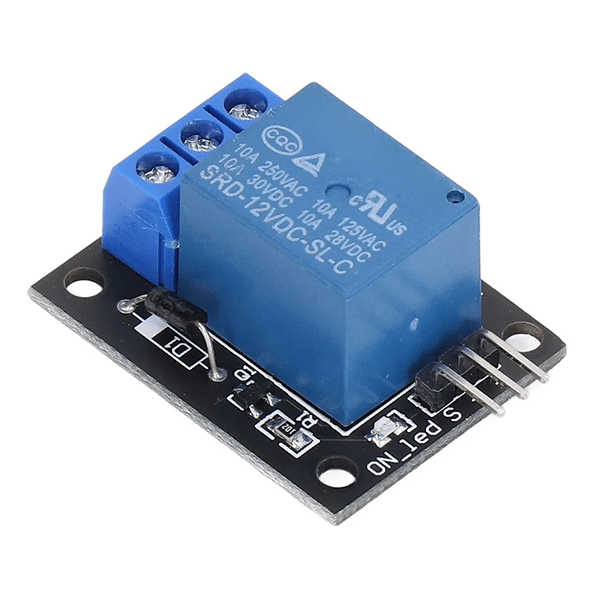

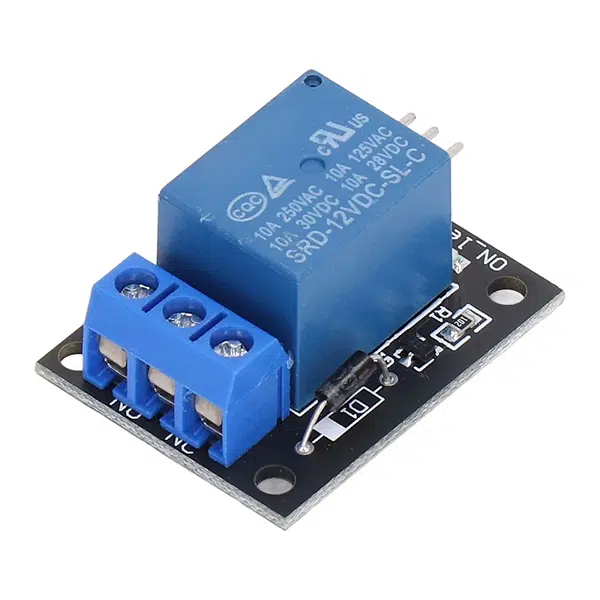

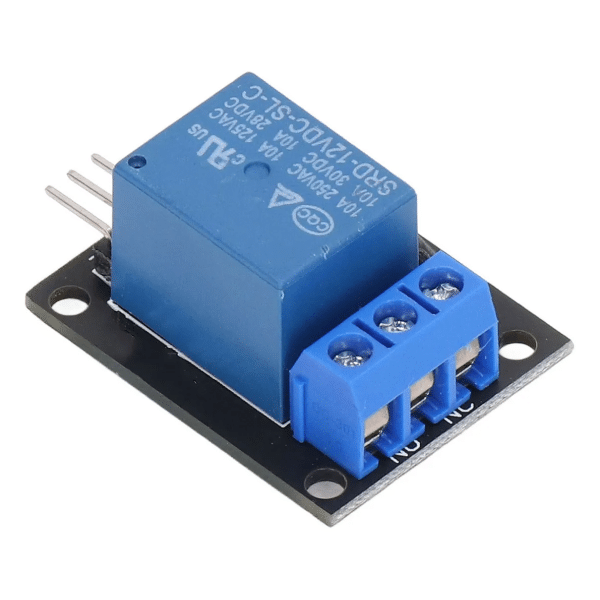

Módulo Relé 5V 1 Canal

Name: Módulo Relé 5V 1 Canal
SKU: 4MD14
Availability: OutOfStock
Rating: 5.00 (4 reviews)

Avaliado como 5.00 de 5, com baseado em 4 avaliações de clientes

(4 avaliações de clientes)

REF: 4MD14

Com o Módulo Relé 5V 1 Canal, você pode facilmente controlar lâmpadas, motores, eletrodomésticos e uma variedade de outros equipamentos, tudo isso usando apenas um pino de controle. Fácil utilização com Arduino.

Principais características:

Projetado para operar com uma tensão de 5V
Suporta várias tensões de saída
Tempo de resposta de 5 a 10 milissegundos
Capaz de controlar cargas de até 220VAC

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

Disponibilidade:

Fora de estoque

Quer receber notificações quando um produto voltar ao estoque?

Descrição
Posts
Avaliações

Módulo Relé 5V 1 Canal

O Módulo Relé 5V 1 Canal, modelo SRD-5VDC-LC-C, é projetado para operar com uma tensão de 5V e uma corrente nominal de 71,4 mA. Suporta uma variedade de tensões de saída, incluindo 28VDC a 10A, 250VAC a 10A e 125VAC a 15A. Seu tempo de resposta varia de 5 a 10 milissegundos. A pinagem inclui terminais para Normal Aberto, Normal Fechado e Comum.

Capaz de controlar cargas de até 220VAC, possui um LED indicador de status para facilitar a monitoração. Este módulo é ideal para aplicações que exigem o controle seguro e eficiente de dispositivos de alta potência através de sinais de baixa potência. Confira todos os modelos disponíveis na MakerHero na nossa categoria Relé.

Como funciona o Módulo Relé 5V 1 Canal?

O módulo relé de 5V 1 canal é um dispositivo eletrônico que opera como um interruptor controlado por uma corrente elétrica. Consiste em uma bobina e um conjunto de contatos. Quando uma tensão é aplicada à bobina, cria-se um campo magnético que atrai os contatos, alterando seu estado.

Se os contatos estiverem normalmente abertos, eles se fecham; se estiverem normalmente fechados, abrem-se. Isso permite controlar o fluxo de corrente em um circuito externo. O relé é comumente usado para permitir que dispositivos de baixa potência controlem dispositivos de alta potência de forma segura e eficaz, como lâmpadas, motores, entre outros.

Aplicações

O módulo relé é um componente versátil amplamente utilizado em uma variedade de aplicações. Ele é comumente empregado em projetos de automação residencial e industrial para controlar dispositivos elétricos de alta potência, como lâmpadas, motores, eletrodomésticos e equipamentos industriais. Além disso, o módulo relé é frequentemente utilizado em sistemas de segurança, como alarmes e sistemas de controle de acesso, para acionar sirenes, fechaduras e outros dispositivos de segurança em resposta a eventos específicos.

Outras aplicações incluem sistemas de irrigação automatizados, controle de acesso veicular, sistemas de monitoramento e controle de processos industriais, acionamento automático de lâmpadas e muito mais. Sua versatilidade e facilidade de integração com microcontroladores tornam o módulo relé uma escolha popular em uma ampla gama de projetos.

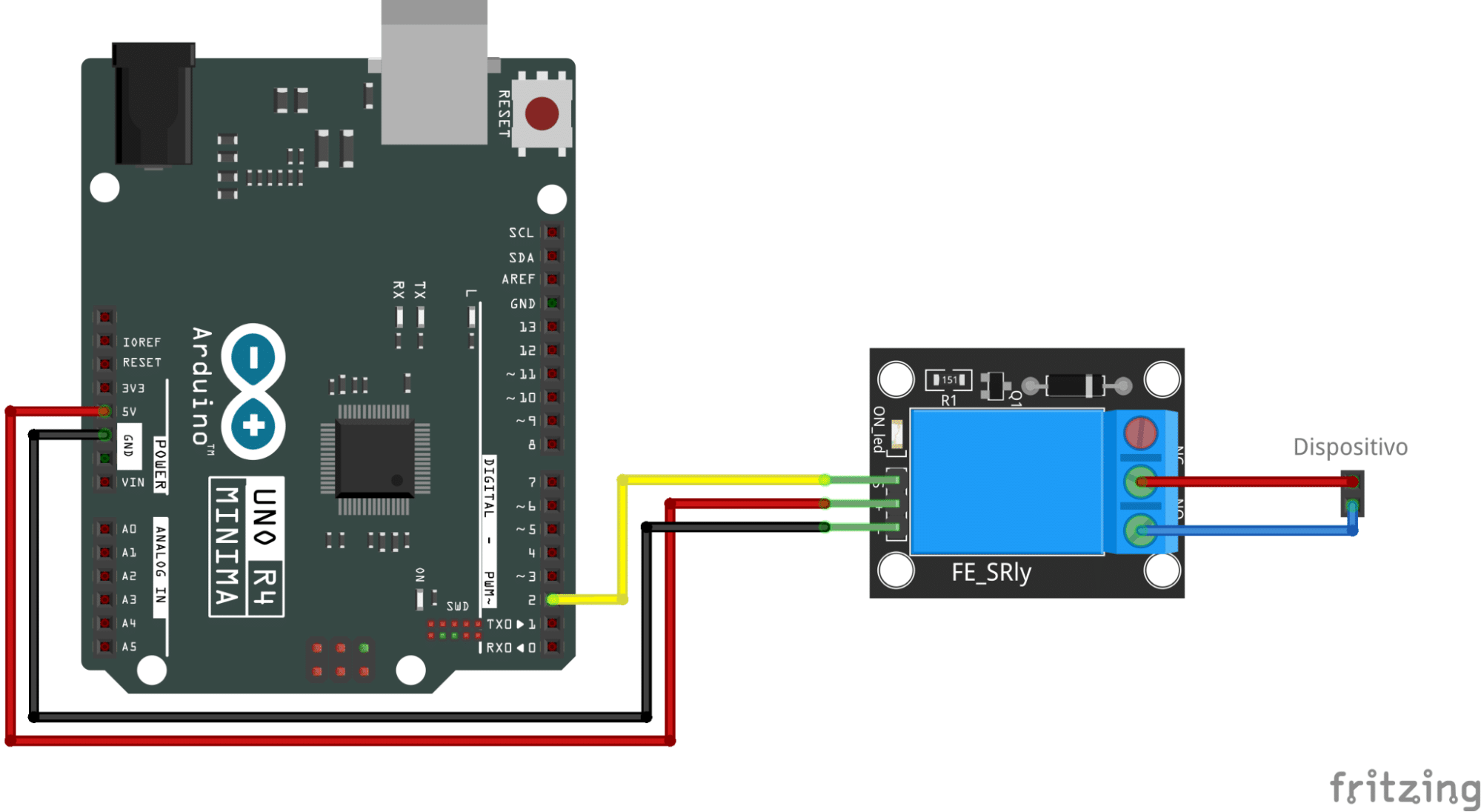

Como conectar o Módulo Relé 5V 1 Canal ao Arduino?

Conectar o Módulo Relé ao Arduino é uma tarefa simples. Siga estas etapas:
Conecte o pino + do módulo ao pino 5V do Arduino.
Conecte o pino – do módulo ao pino GND do Arduino.
Conecte o pino S ou IN1 do módulo a um pino digital do Arduino, como por exemplo o pino 2.
Conecte o dispositivo que deseja controlar aos pinos COM (comum) e NO (normalmente aberto) do módulo relé. Quando o relé é acionado, a conexão entre COM e NO é estabelecida, permitindo que a corrente flua para o dispositivo conectado.

Abra o Arduino IDE e crie um novo sketch.
Faça o upload do código abaixo para a placa.

// Definição do pino de controle do relé
#define PINO_RELE 2

void setup() {
  // Configura o pino do relé como saída
  pinMode(PINO_RELE, OUTPUT);
}

void loop() {
  // Liga o relé
  digitalWrite(PINO_RELE, HIGH);
  delay(5000); // Aguarda 1 segundo

  // Desliga o relé
  digitalWrite(PINO_RELE, LOW);
  delay(5000); // Aguarda 1 segundo
}
