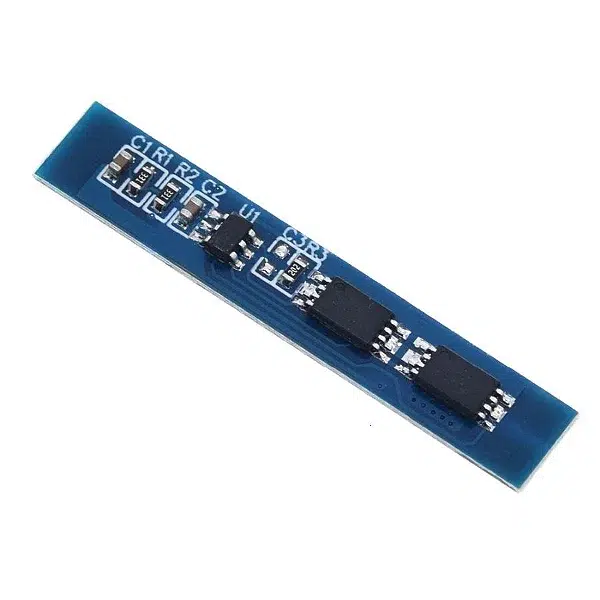

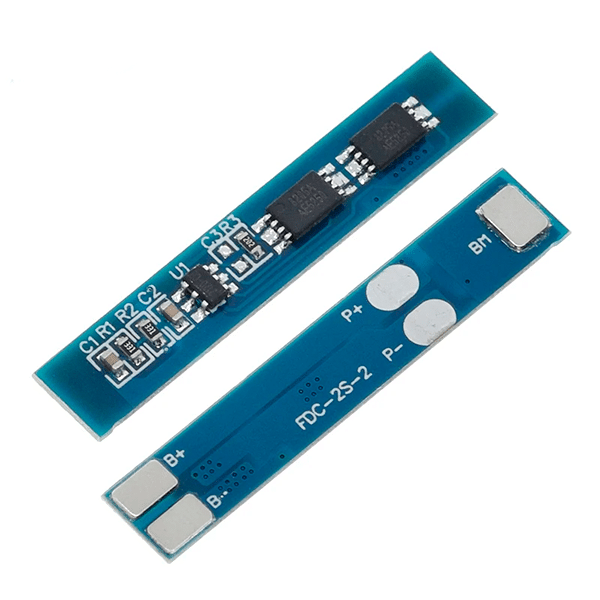

Placa BMS 2S para Proteção de Bateria

Faça a proteção de packs de baterias com a Placa BMS 2S e garanta tanto longevidade quanto a segurança na carga e descarga. Com essa placa você adiciona uma camada extra de segurança em seus projetos com baterias de Li-Íon ou Li-Po.

Baterias de Li-Íon e Li-Po podem causar princípios de incêndio no caso de manuseio e uso indevido. Para que isso não ocorra, devemos utilizar os circuitos de proteção adequados, que previnem tanto incidentes quanto a degradação prematura da capacidade de carga.

Como Funciona

A placa conta com um circuito integrado realizando a leitura de tensão e corrente através dos pinos conectados nos terminais de cada bateria e mais uma conexão via resistor para medir a corrente de descarga. Dessa forma ele detecta o estado das baterias e realiza o corte através dos mosfets embarcados caso detecte parâmetros fora da operação normal.

Seja pela tensão ou corrente acima do aceitável durante a carga, excesso de corrente na descarga ou tentativa de descarga abaixo da tensão recomendada, a placa garante a segurança das baterias.

Confira mais módulos de alimentação para seus projetos em nosso catálogo!

Especificações da Placa BMS 2S para Proteção de Bateria

• CI HY2120 (Datasheet)
• Tipos de baterias: Li-Ion e Li-Po
• Configuração das células: 2S
• Proteção contra sobrecarga
• Proteção contra corrente de carga excessiva
• Proteção contra sobredescarga
• Proteção contra corrente de descarga excessiva

Acompanha

01 – Placa BMS 2S para Proteção de Bateria
