Protoboard 1660 Pontos

REF: 2PB04

O Protoboard 1660 Pontos possui o tamanho ideal para a maioria de projetos eletrônicos, sejam eles simples ou mais elaborados.

  • Facilidade de prototipagem
  • Terminais de alimentação
  • Amplo espaço para circuitos complexos

Comprando com a MakerHero você tem garantia suporte técnico especializado.

    Disponibilidade:

    Em estoque

    R$78,90 1X DE R$78,90 sem juros R$74,95 no PIX

    Em estoque

    FRETE E PRAZO

    Protoboard 1660 Pontos | Desenvolva protótipos de maneira rápida e prática

    A Protoboard 1660 pontos é uma excelente ferramenta para a montagem de circuitos eletrônicos, pois permite montar circuitos eletrônicos de forma muito simples, já que não requer soldagem nos contatos. Isso a torna uma maneira rápida, fácil e prática para montar seus projetos e testar circuitos. Seja você iniciante, maker ou profissional da eletrônica, a placa protoboard traz muito valor pelo preço e é um item indispensável para a prototipagem rápida sem a necessidade de solda.

    Este modelo de protoboard possui dois módulos de 830 pontos, totalizando 1660 pontos colados em uma placa base em metal. São 400 pontos na parte externa ligados em linha, geralmente utilizados para distribuição e 1230 pontos de conexão terminal em colunas distribuídos nos dois módulos. Possui coordenadas coloridas para facilitar a visualização na hora de colocar seu componente. Também conta com três terminais que podem receber conectores do tipo banana e fazer a conexão de fios com os terminais rosqueados, facilitando a interligação entre protoboard e fontes de alimentação ou outros circuitos.

    Temos diversos modelos, tamanhos e cores diferentes de protoboard, confira!

    Aplicações

    Por ser uma maneira rápida e versátil de conectar componentes eletrônicos, a protoboard se aplica muito bem para educação, onde alunos precisam montar e desmontar circuitos e compartilhar materiais. É uma ferramenta indispensável para laboratórios de ensino, poupando materiais e permitindo aplicação dos conceitos teóricos.

    Dispensando soldagem dos componentes, permite testes de validação de conceitos de forma mais ágil e segura, permitindo que os componentes sejam encaixados, retirados e recolocados inúmeras vezes sem riscos de danos por calor.

    A protoboard também é muito utlizada com Arduino, para organização dos sensores e módulos, além de facilitar a visualização e estruturação dos protótipos.

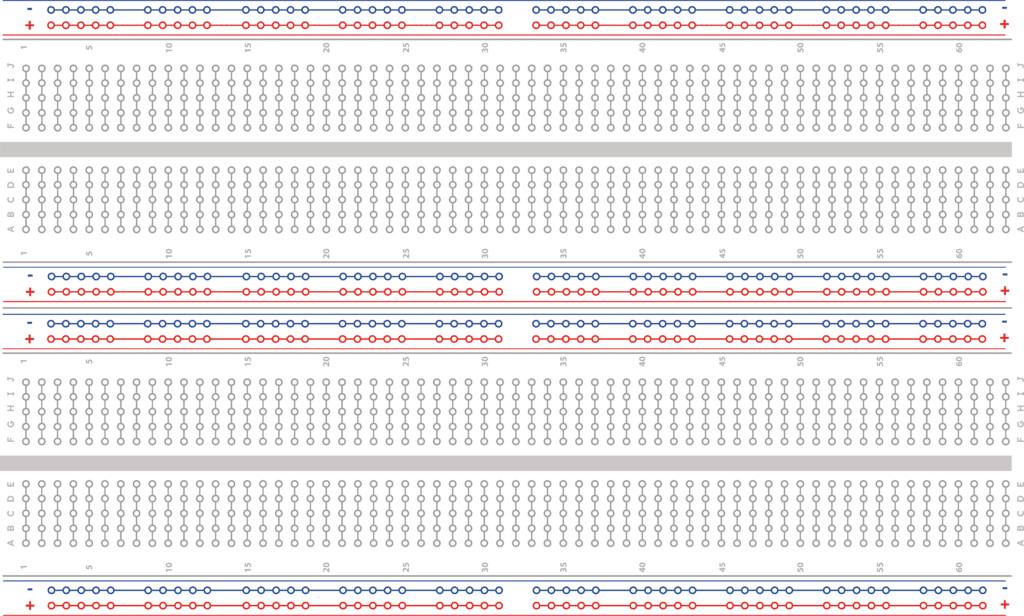

    Esquema de ligação da Protoboard

    Na protoboard 1660 pontos existem em cada um dos módulos de 830 pontos dois blocos de colunas, que são uma série de 30 colunas (1 a 63) lado a lado nomeada de “a” a “e” e “f” a “j”. Cada coluna possui 5 furos e esses estão interligados entre si como mostrado nas linhas cinzas. Uma coluna não possui conexão interna com a coluna ao lado. Nos blocos B e C são montados a maior parte dos circuitos. Mas os dois blocos não são interligados entre si, sendo separados por uma cavidade central.

    Já nas extremidades superior, inferior e na parte central da protoboard, temos as linhas em vermelho e azul. As linhas possuem uma interrupção na metade, sendo os 5 primeiros conjuntos interligados entre si, e isolados dos 5 últimos conjuntos, mas os furos da linha vermelha não estão conectados aos furos da linha azul. Na linha vermelha existe um sinal de positivo “+” e na azul um sinal de negativo ”-”.

    Especificações da Protoboard 1660 Pontos

    • Furos: 1660 (divididos em dois módulos)
    • Bornes de Alimentação: 3 – Va, Vb e Zero
    • Placa de Alumínio
    • Faixa de Temperatura: -20 a 80°C
    • Para terminais e condutores de 0,3 a 0,8 mm (20 a 29 AWG)
    • Resistência de Isolamento: 100MΩ min.
    • Tensão Máxima: 500v AC por minuto
    • Dimensões do Tablete: 165 x 111 x 8,5mm
    • Dimensões da Placa: 215 x 130 x 1,5mm

    Acompanha

    • 01 – Protoboard 1660 Pontos
