Sensor de Proximidade Infravermelho

Sensor de Proximidade Infravermelho

O Sensor de Proximidade Infravermelho é um dispositivo compacto e versátil projetado para detectar a presença de objetos em uma faixa de distância de 3 a 80 cm. Utilizando tecnologia infravermelha, opera com uma tensão de alimentação de 5V e uma corrente de operação de 10 a 15 mA, o que o torna adequado para uma variedade de aplicações eletrônicas.

Com um diâmetro de sensor de 18 mm e um comprimento de 45 mm, é pequeno e discreto o suficiente para ser integrado em diferentes projetos. Além disso, possui um cabo de 20 cm para facilitar a conexão com outros componentes eletrônicos. Confira todo o catálogo de sensores na categoria de Sensores de movimento e proximidade.

O que é um Sensor de Proximidade Infravermelho? Como funciona?

O Sensor de Proximidade Infravermelho opera emitindo feixes de luz infravermelha invisível e detectando sua reflexão em objetos próximos. Ele consiste em um emissor de infravermelho e um receptor posicionados em lados opostos. Quando não há nenhum objeto próximo, o feixe de luz infravermelha é direcionado do emissor para o receptor sem interrupções significativas.

No entanto, quando um objeto se aproxima do sensor, ele reflete parte da luz infravermelha de volta para o receptor. Isso gera um sinal elétrico que é interpretado como detecção de proximidade. Com base na intensidade do sinal recebido, o sensor pode determinar a distância do objeto detectado.

Diferenças entre Sensor de Proximidade Infravermelho e Sensor de Proximidade Indutivo

A diferença fundamental entre um sensor de proximidade infravermelho e um sensor de proximidade indutivo está no princípio de funcionamento e no tipo de objetos que podem detectar.

O sensor infravermelho de proximidade utiliza feixes de luz infravermelha para detectar a presença de objetos próximos. Ele é eficaz na detecção de uma ampla variedade de materiais, incluindo plástico, vidro e papel. No entanto, sua precisão pode ser afetada por condições ambientais, como luz solar intensa ou poeira no ar.

Já o sensor de indutivo de proximidade funciona com base no princípio da indução eletromagnética. Ele é projetado para detectar objetos metálicos e não é afetado por condições ambientais como luz solar ou poeira. Isso faz com que seja uma escolha ideal para aplicações em ambientes industriais, onde a presença de metais é comum.

Aplicações

O Sensor de Aproximação Infravermelho tem uma variedade de aplicações em sistemas eletrônicos. Ele é frequentemente utilizado em dispositivos de segurança, como sistemas de alarme e detecção de intrusos, onde pode detectar a presença de pessoas ou objetos próximos.

Além disso, é comumente encontrado em dispositivos de automação, como portas automáticas, dispensadores automáticos e torneiras sensíveis ao toque. Em robótica, este sensor é usado para detectar obstáculos e evitar colisões em robôs móveis. Também pode ser empregado em sistemas de iluminação automatizados, interruptores sem contato e em brinquedos interativos. Sua versatilidade e facilidade de uso o tornam uma escolha popular em uma variedade de aplicações eletrônicas.

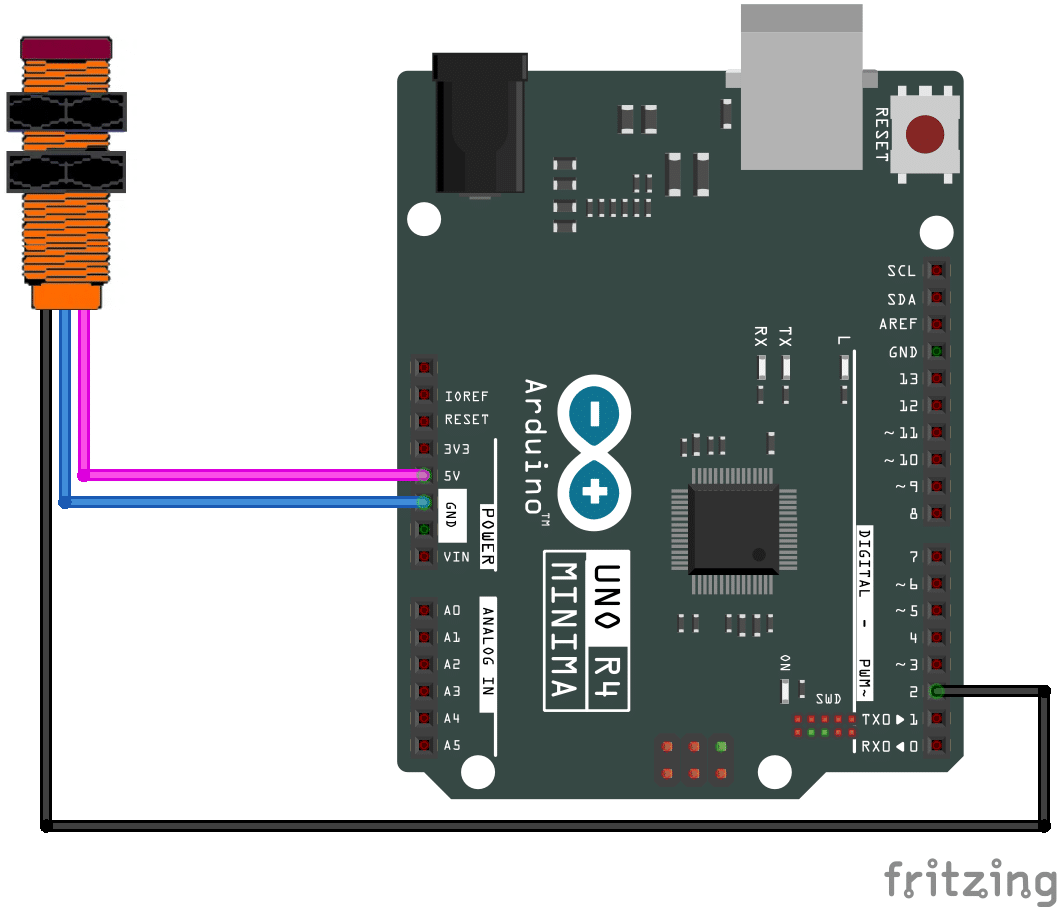

Como conectar o Sensor de Proximidade Infravermelho ao Arduino?

Para conectar um Sensor de Proximidade ao Arduino, siga estas etapas básicas:

• Primeiro, identifique os fios do sensor. Ele possui 3 fios, sendo: VCC (fio rosa), fio azul (GND) e fio preto (sinal).
• Conecte o fio rosa do sensor ao pino 5V do Arduino.
• Conecte o fio azul do sensor ao pino GND do Arduino.
• Conecte o fio preto do sensor em qualquer porta digital do Arduino, (por exemplo, D2).

• Abra o Arduino IDE e crie um novo sketch.
• Depois vá em “Arquivo” -> “Exemplos” -> “Basics” e selecione o exemplo DigitalReadSerial.
• Faça o upload do código para o seu Arduino e abra o Monitor Serial (Ferramentas-> Serial Monitor) para visualizar os valores de leitura do sensor. Quando um objeto estiver próximo ao sensor, a leitura será “0” (LOW). Quando um objeto estiver distante do sensor, a leitura será “1” (HIGH).

Especificações do Sensor de Proximidade Infravermelho

• Tipo: Infravermelho
• Tensão de operação: 5 V
• Corrente de operação: 10 – 15 mA
• Faixa de detecção: 3 – 80 cm
• Diâmetro sensor: 18 mm
• Comprimento sensor: 45 mm
• Comprimento cabo: 20 cm

Acompanha

• 01 – Sensor de Proximidade Infravermelho
