Sensor de Temperatura DS18B20 a Prova D’água

REF: 9SS09

O DS18B20 é um sensor de temperatura à prova d’água  que oferece a conveniência de medições precisas em ambientes úmidos e molhados com apenas um único fio de interface!

Principais características:

  • Faixa de temperatura de -55°C a +125°C
  • Precisão de ±0.5°C
  • Comunicação digital 1-Wire
  • Resistente à água

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

    Disponibilidade:

    Em estoque

    R$11,90 1X DE R$11,90 sem juros R$11,30 no PIX

    Em estoque

    FRETE E PRAZO

    Sensor de Temperatura DS18B20 a Prova D’água

    O Sensor de Temperatura DS18B20 é uma escolha popular devido à sua precisão excepcional e versatilidade em diversas aplicações. Com uma precisão de ±0.5°C, ele proporciona medições confiáveis em uma ampla faixa de temperatura, geralmente de -55°C a +125°C.

    Seu design resistente à água o torna adequado para ambientes úmidos ou submersos, enquanto sua interface de comunicação digital simplifica sua integração com microcontroladores. Com apenas três pinos para conexão (VCC, GND e SINAL), é fácil de usar em projetos eletrônicos diversos, desde controle de temperatura em sistemas industriais até monitoramento ambiental em ambientes externos. Confira todo o catálogo na categoria de Sensor de temperatura!

    Faixa de temperatura de -55°C a +125°C

    O DS18B20 é capaz de medir temperaturas em uma ampla faixa, variando geralmente de -55°C a +125°C. Essa faixa de temperatura abrangente o torna adequado para uma variedade de aplicações, desde ambientes extremamente frios até ambientes de alta temperatura.

    Precisão de ±0.5°C

    O Sensor DS18B20 oferece uma precisão excepcional em suas medições, com uma margem de erro de apenas ±0.5°C. Isso garante resultados confiáveis e precisos em uma variedade de aplicações, desde controle de temperatura em ambientes industriais até monitoramento de temperatura em projetos de automação residencial.

    Comunicação digital 1-Wire

    O DS18B20 utiliza uma interface de comunicação digital de 1-Wire, o que simplifica sua integração com microcontroladores e outros dispositivos eletrônicos. Essa comunicação digital permite a leitura precisa da temperatura com apenas um único fio de dados, facilitando a implementação em projetos complexos.

    Resistente à água

    Com sua cápsula e cabo à prova d’água, o DS18B20 é ideal para aplicações que exigem medições precisas de temperatura em ambientes úmidos ou submersos. Isso o torna uma escolha excelente para monitoramento de temperatura em sistemas de irrigação, aquários e outras aplicações similares.

    Como funciona o Sensor de Temperatura DS18B20 a Prova D’água?

    O Sensor DS18B20 funciona por meio de um termômetro digital de precisão, onde a temperatura é convertida em um sinal digital que pode ser lido por microcontroladores como o Arduino. Ele utiliza o princípio de mudança na resistência elétrica de um material semicondutor com a variação de temperatura.

    O DS18B20 possui uma interface digital de comunicação que permite uma leitura precisa e confiável da temperatura, mesmo em condições adversas, como em ambientes úmidos ou submersos em água. Sua construção à prova d’água o torna adequado para uma variedade de aplicações em ambientes externos ou onde houver a presença de líquidos.

    Pinagem do Sensor de Temperatura DS18B20 a Prova D’água

    A pinagem típica para o Sensor de Temperatura DS18B20 à Prova D’água é a seguinte:

    • VCC (Alimentação): Marrom
    • GND (Terra): Vermelho
    • SINAL (Saída de Dados): Laranja

    Para sensores com fios Vermelho, Preto e Amarelo, a correspondência é:

    • VCC: Vermelho
    • GND: Preto
    • SINAL: Amarelo

    Aplicações do Sensor de Temperatura DS18B20 a Prova D’água

    O Sensor de Temperatura DS18B20 à Prova D’água é altamente versátil, adequado para uma variedade de aplicações em ambientes úmidos ou submersos. Sua capacidade de medir com precisão a temperatura o torna ideal para monitorar sistemas de aquários, aquaponia, refrigeração e aquecimento de água, piscinas, tanques, reservatórios, estufas agrícolas, cultivo hidropônico e sistemas de fermentação de bebidas.

    Com sua resistência à água, oferece uma solução confiável para controlar e monitorar temperaturas em ambientes úmidos, fornecendo dados precisos para uma ampla gama de projetos e aplicações.

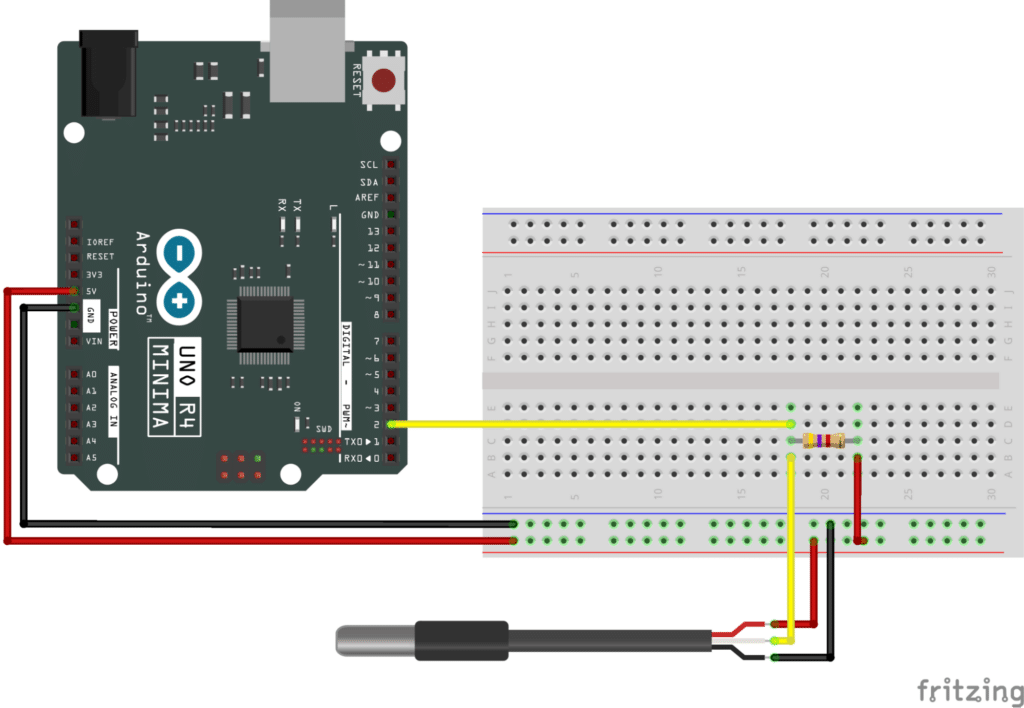

    Como conectar o Sensor DS18B20 ao Arduino?

    Conectar o Sensor DS18B20 ao Arduino é relativamente simples e requer apenas alguns passos. Aqui está um guia passo a passo para ajudá-lo a fazer isso:

    • Conecte o cabo VCC do Sensor DS18B20 ao pino 5V do Arduino.
    • Conecte o cabo GND do Sensor DS18B20 ao pino GND do Arduino.
    • Conecte o cabo SINAL do Sensor DS18B20 em qualquer pino digital do Arduino (por exemplo, D2).
    • Além disso, você pode precisar de uma resistência de pull-up de 4.7 kΩ entre o pino de SINAL e o VCC para garantir a estabilidade do sinal.

    • Antes de começar a programar, você precisará instalar a biblioteca DallasTemperature para Arduino. Você pode fazer isso no Arduino IDE indo para “Ferramentas” -> “Gerenciar Bibliotecas”.
    • Na janela “Bibliotecas”, procure por “Dallas” e instale a biblioteca “DallasTemperature” de Miles Burton e todas as suas dependências.
    • Depois vá em “Arquivo” -> “Exemplos” -> “DallasTemperature” e selecione o exemplo Simple.
    • Faça o upload do código para o seu Arduino e abra o Monitor Serial (Ferramentas-> Serial Monitor) para visualizar os dados de temperatura sendo impressos.

    Especificações do Sensor de Temperatura DS18B20 a Prova D’água

    • Sensor de Temperatura
    • Modelo: DS18B20 (Datasheet)
    • Faixa de medição: -55°C a +125°C
    • Precisão: ±0.5°C entre -10°C e +85°C
    • Resolução de temperatura: 9 a 12 bits
    • Tensão de operação: 3 – 5,5 V
    • Consumo de corrente: 1 mA (máximo)
    • Ponta de aço inoxidável
    • Interface 1-Wire
    • Dimensão ponta de aço: 6 mm x 50 mm
    • Dimensão do cabo: 100 cm

    Acompanha

    • 01 – Sensor de Temperatura DS18B20 a Prova D’água
