Sensor Indutivo NPN Proximidade

REF: 9SS71

O Sensor Indutivo NPN de Proximidade detecta objetos metálicos em uma distância de até 4 mm e produz um sinal na saída, pronto para ser interpretado por microcontroladores como o Arduino.

Principais características:

  • Distância de detecção de até 4 mm
  • Configuração de 3 fios
  • Corrente de operação de 300 mA
  • Tensão de operação de 6 a 36 V

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

    Disponibilidade:

    Em estoque

    R$32,90 1X DE R$32,90 sem juros R$31,25 no PIX

    Em estoque

    FRETE E PRAZO

    Sensor Indutivo NPN Proximidade | Detecte metais com precisão

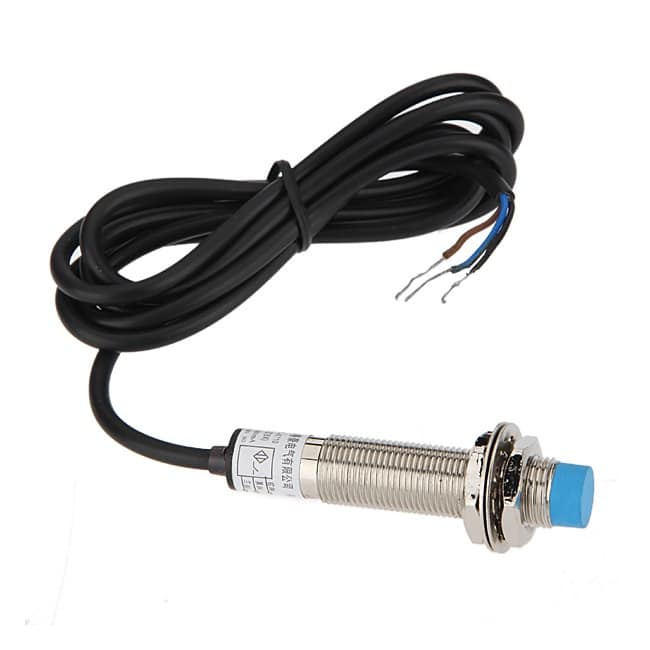

    O Sensor Indutivo NPN modelo LJ12A3-4-Z/BX é uma solução confiável e versátil para detecção de objetos metálicos em ambientes industriais. Com uma distância de detecção de até 4 mm, é capaz de identificar objetos próximos com precisão.

    Sua configuração de 3 fios simplifica a instalação, enquanto a ampla faixa de tensão de operação de 6 a 36 V oferece flexibilidade de integração em uma variedade de sistemas elétricos. Com uma corrente de operação de 300 mA, proporciona um desempenho estável e confiável em diversas aplicações industriais, garantindo eficiência e segurança em processos de automação

    Distância de detecção de até 4 mm

    A distância de detecção de até 4 mm significa que o sensor pode identificar a presença de objetos metálicos a uma distância de até 4 milímetros de sua superfície. Isso o torna adequado para aplicações que exigem detecção precisa em espaços restritos.

    Configuração de 3 fios

    A configuração de 3 fios refere-se à maneira como o sensor é conectado a outros dispositivos. Geralmente, os três fios são usados para alimentação (VCC), terra (GND) e saída de sinal (OUT), proporcionando uma conexão simples e eficiente.

    Corrente de operação de 300 mA

    Com uma corrente de operação de 300 mA, o sensor pode funcionar de forma estável e confiável, fornecendo energia suficiente para suas operações. Isso o torna adequado para uma variedade de aplicações industriais e de automação.

    Tensão de operação de 6 a 36 V

    Com uma faixa de tensão de 6 a 36 V, o sensor é versátil e pode ser utilizado em uma variedade de sistemas elétricos, desde aplicações de baixa tensão até sistemas industriais de alta potência. Isso oferece flexibilidade na integração do sensor em diferentes configurações de circuitos.

    Como funciona o Sensor Indutivo NPN Proximidade?

    O Sensor Indutivo NPN funciona com base no princípio da indução eletromagnética. Quando um objeto metálico se aproxima do sensor, ele perturba o campo magnético em torno do sensor, o que leva à ativação do circuito interno. Isso resulta na mudança do estado de saída do sensor, indicando a presença ou ausência do objeto.

    A diferença fundamental entre os sensores indutivos NPN (Transistor de Emissão de Coletor) e PNP (Transistor de Coletor de Emissão) está na polaridade do sinal de saída. No sensor NPN, a saída é ligada ao terra (GND) quando o sensor é acionado, enquanto no PNP, a saída é ligada ao positivo (VCC) quando o sensor é acionado. Portanto, ao integrar esses sensores em um circuito, é necessário considerar a compatibilidade da polaridade da saída com os dispositivos de entrada ou controle conectados.

    Pinagem do Sensor Indutivo

    O Sensor Indutivo NPN de 3 Fios segue a seguinte lógica de cores:

    • GND: Fio azul. Deve ser conectado ao GND de uma fonte de alimentação externa e ao GND do microcontrolador.
    • SINAL: Fio preto. Deve ser conectado a um pino digital do microcontrolador.
    • VCC: Fio marrom. Deve ser conectado ao VCC de uma fonte de alimentação externa (6 – 36 V).

    Os sensores indutivos podem ser de 2 ou 4 fios. No sensor indutivo de 2 fios, um fio é para a alimentação e o outro é para a saída do sensor. No sensor indutivo de 4 fios, dois fios são para a alimentação e os outros dois são para a saída do sensor, oferecendo opções normalmente abertas e normalmente fechadas.

    Aplicações do Sensor Indutivo NPN Proximidade

    O sensor indutivo NPN de proximidade é amplamente utilizado em diversas aplicações industriais e de automação. Ele pode ser empregado em sistemas de detecção de presença, controle de posicionamento de objetos em linhas de produção, sistemas de segurança, detecção de materiais metálicos em ambientes industriais, entre outros. Além das aplicações industriais, o sensor indutivo NPN de proximidade também é utilizado em impressoras 3D para detecção de fim de curso.

    Sua capacidade de detectar a presença ou ausência de objetos sem a necessidade de contato físico o torna ideal para ambientes onde é necessário um monitoramento preciso e confiável. Com sua saída digital, é facilmente integrado a sistemas de controle e automação, proporcionando maior eficiência e segurança nas operações industriais.

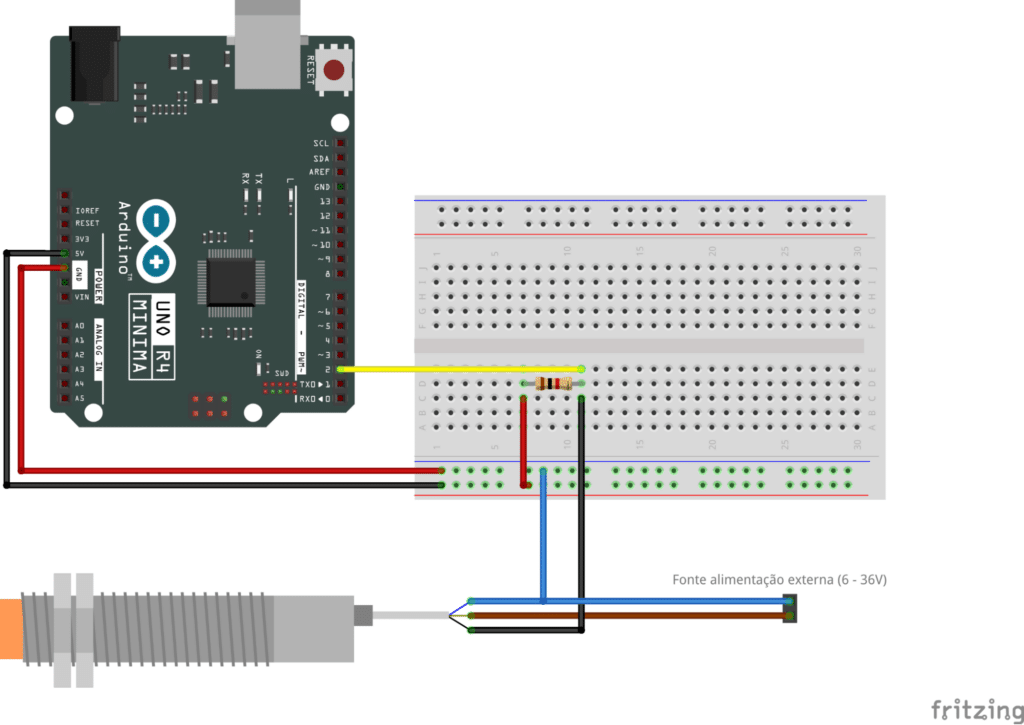

    Como conectar o Sensor Indutivo ao Arduino?

    Conectar o Sensor de Distância ao Arduino é relativamente simples e requer apenas alguns passos. Aqui está um guia passo a passo para ajudá-lo a fazer isso:

    • Conecte o cabo VCC do sensor ao polo positivo de uma fonte de alimentação externa (6 a 36V).
    • Conecte o cabo GND do sensor ao polo negativo (GND) de uma fonte de alimentação externa.
    • Conecte o cabo de sinal (saída) do sensor a um pino de entrada digital do Arduino (por exemplo, D2).
    • Use um resistor de pull-up de 1kΩ entre o cabo de sinal e o pino 5V do Arduino.
    • Não esqueça de conectar o GND do Arduino ao GND da fonte de alimentação externa.

    • Abra o Arduino IDE e crie um novo sketch.
    • Depois vá em “Arquivo” -> “Exemplos” -> “Basics” e selecione o exemplo DigitalReadSerial.
    • Faça o upload do código para o seu Arduino e abra o Monitor Serial (Ferramentas-> Serial Monitor) para visualizar os valores de leitura do sensor indutivo sendo impressos. Quando o sensor indutivo detectar a presença de um objeto próximo, ele enviará um sinal “1” e, quando não detectar nada, enviará um sinal “0”.

    Especificações do Sensor Indutivo NPN Proximidade

    • Sensor de Proximidade Indutivo
    • Modelo: LJ12A3-4-Z/BX (Datasheet)
    • Tipo de saída: NPN
    • Tensão de operação: 6 – 36 V
    • Corrente de operação: 300 mA
    • 3 fios
    • Distância de detecção: até 4 mm
    • Estado da saída: Normal aberto
    • Dimensões: M12 x 10 mm x 55 mm

    Acompanha

    • 01 – Sensor Indutivo NPN Proximidade
    SKU: 9SS71 Categorias: ,
