Controlando um motor DC com driver Ponte H L298N

Controlando um motor DC com driver Ponte H L298N 424

Neste post, vamos explorar como funciona o controle de motores DC utilizando PWM (Pulse Width Modulation) com o Arduino e o módulo Ponte H L298N. Explicaremos o que é uma Ponte H e como ela permite o controle de direção e velocidade dos motores.

controle de motores DC utilizando PWM

Além disso, vamos entender como o PWM é usado para ajustar a velocidade de rotação de um motor DC de forma eficiente. Você também encontrará exemplo de código, esquema de ligação e explicações detalhadas, proporcionando o conhecimento necessário para controlar a velocidade e o sentido de um motor em seus projetos com Arduino.

O que é uma Ponte H?

A Ponte H é um circuito eletrônico amplamente utilizado para controlar o sentido de rotação de motores DC. O nome “Ponte H” deriva da configuração do circuito, que se assemelha à letra “H”, onde quatro interruptores (transistores ou MOSFETs) são organizados para direcionar a corrente de forma controlada ao motor.

O que é uma Ponte H

Esse circuito permite que a corrente flua em duas direções distintas através do motor, possibilitando o controle da rotação tanto no sentido horário quanto no anti-horário. Isso é essencial em aplicações como robótica, onde é necessário inverter a direção de um motor para mover robôs, braços mecânicos e outros dispositivos em diferentes direções.

O que é uma Ponte H

As principais aplicações da Ponte H estão relacionadas ao controle de motores DC e motores de passo. Com a Ponte H, é possível controlar tanto o sentido de rotação do motor quanto sua velocidade, especialmente quando combinada com uma técnica de modulação como o PWM (Pulse Width Modulation), que veremos mais adiante.

O que é PWM (Pulse Width Modulation)?

O PWM (Pulse Width Modulation), ou Modulação por Largura de Pulso, é uma técnica utilizada para controlar a potência fornecida a dispositivos eletrônicos, especialmente em motores e LEDs. Ela funciona ao alternar rapidamente um sinal entre os estados ligado (ON) e desligado (OFF), variando a quantidade de tempo em que o sinal permanece em cada estado dentro de um ciclo fixo, chamado de período (T). Para mais detalhes confira nosso post completo sobre O que é PWM.

O que é PWM (Pulse Width Modulation)?

A principal vantagem do PWM é permitir o controle eficiente da potência sem a necessidade de dissipar muita energia na forma de calor, como ocorre em métodos de controle linear. Ao variar o tempo que o sinal permanece em ON, é possível controlar a tensão média aplicada a um dispositivo e, consequentemente, regular seu comportamento (como a velocidade de um motor DC ou o brilho de um LED).

O funcionamento do PWM se baseia no conceito de ciclo de trabalho (Duty Cycle), que é a proporção de tempo em que o sinal está em ON dentro de um período completo.

conceito de ciclo de trabalho (Duty Cycle)

O ciclo de trabalho é geralmente expresso em porcentagem e determina a potência entregue ao dispositivo controlado. Quanto maior o tempo em que o sinal permanece em ON, maior será a tensão média entregue e, por consequência, maior será a potência aplicada ao dispositivo.

conceito de ciclo de trabalho (Duty Cycle)

Por exemplo:

  • Duty Cycle de 0%: O sinal fica o tempo todo em OFF, não há energia aplicada ao dispositivo (motor parado ou LED apagado).
  • Duty Cycle de 50%: O sinal fica metade do tempo em ON e metade do tempo em OFF, aplicando 50% da tensão total ao dispositivo (motor gira a metade da sua velocidade máxima ou LED brilha com metade da intensidade).
  • Duty Cycle de 100%: O sinal fica o tempo todo em ON, aplicando a tensão máxima ao dispositivo (motor na rotação máxima ou LED com brilho total).

Essa modulação permite que dispositivos como motores DC, que respondem à variação de tensão, sejam controlados de maneira eficiente, ajustando a tensão média sem a necessidade de variar diretamente a alimentação.

Como funciona o módulo Ponte H L298N?

A Ponte H L298N é um driver de motor amplamente utilizado para controlar motores DC e motores de passo em projetos de eletrônica e robótica. Ele é construído com o circuito integrado L298N (datasheet), que é capaz de controlar dois motores DC simultaneamente, ou um motor de passo, permitindo o controle tanto do sentido de rotação quanto da velocidade dos motores.

A Ponte H L298N possui vários pinos e terminais que permitem o controle dos motores e a conexão com o Arduino. Aqui está uma breve descrição dos principais pinos:

Como funciona o módulo Ponte H L298N

  • Motor A e Motor B: São os terminais para conectar os dois motores DC ou o motor de passo.
  • ENA e ENB: Esses pinos são usados para controlar a velocidade dos motores A e B através de sinais PWM. Se esses pinos estiverem com o jumper conectado, o controle de velocidade não funcionará, pois eles estarão alimentados com 5V constantemente.
  • 5VEN e 5V: O driver L298N possui um regulador de tensão integrado. Quando o módulo opera entre 6V e 35V, o pino 5V fornece uma saída regulada que pode alimentar outros componentes eletrônicos.
  • IN1, IN2, IN3 e IN4: Esses pinos são as entradas digitais que controlam o sentido de rotação dos motores. IN1 e IN2 controlam o Motor A, enquanto IN3 e IN4 controlam o Motor B. Dependendo da combinação de níveis lógicos aplicados a esses pinos, o motor gira no sentido horário ou anti-horário.
  • 6-35V e GND: Esses terminais são conectados à fonte de alimentação externa que será usada para os motores. Por exemplo, se estiver utilizando motores de 12V, você conectará uma fonte de 12V nesses pinos.

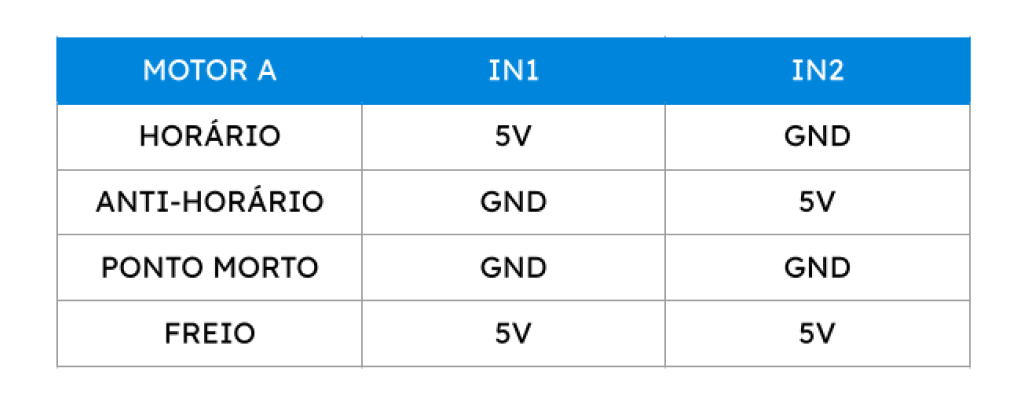

A tabela abaixo mostra a ordem de ativação do Motor A através dos pinos IN1 e IN2. O mesmo esquema pode ser aplicado aos pinos IN3 e IN4, que controlam o Motor B:

tabela

Como controlar a velocidade do motor DC com PWM?

Controlar a velocidade de um motor DC com PWM (Pulse Width Modulation) é uma técnica prática e eficiente. O PWM permite variar a tensão média aplicada ao motor, o que, por sua vez, controla sua velocidade de rotação. Veja o passo a passo para entender como isso funciona e como implementar em um projeto.

  • Duty Cycle de 0%: O motor permanece parado (tensão média de 0V).
  • Duty Cycle de 50%: O motor gira a metade da sua velocidade máxima, pois recebe metade da tensão de alimentação.
  • Duty Cycle de 100%: O motor gira em sua velocidade máxima, já que recebe a tensão máxima durante todo o ciclo.

O Arduino oferece uma maneira simples de controlar a velocidade de um motor DC usando PWM. Para isso, usa-se a função analogWrite(), que gera um sinal PWM em pinos específicos do Arduino:

analogWrite(PINO, VALOR_ANALOGICO)

Onde:

  • PINO: número do pino do Arduino o qual se deseja que o sinal PWM seja gerado.
  • VALOR_ANALOGICO: valor (de 0 a 255), proporcional ao Duty Cycle a ser gerado. Ou seja, para Duty Cycle de 100%, deve-se utilizar valor 255, já para Duty Cycle 20% deve-se utilizar o valor 51 e assim por diante.

Para controlar a velocidade do motor DC com PWM, você irá precisar dos seguintes materiais:

materiais necessarios

Circuito para controlar a velocidade do motor DC utilizando uma ponte H

A seguir, é apresentado o esquema de ligação da ponte H L298N ao Arduino Uno R4 para controlar a velocidade de um motor DC.

Circuito para controlar a velocidade do motor DC utilizando uma ponte H

Observações Importantes:

  • Caso esteja utilizando o motor conectado nas saídas OUT1 e OUT2, mantenha o jumpers ENA conectado.
  • Caso esteja utilizando o motor conectado nas saídas OUT3 e OUT4, mantenha o jumpers ENB conectado.
  • Ao utilizar uma fonte externa, mantenha conectado o jumper 5VEN.
  • Para alimentar o módulo L298D, utilize uma fonte de alimentação compatível com a tensão de alimentação do motor. Por exemplo, se estiver utilizando um motor de 5V, use uma fonte 5V. Se estiver utilizando um motor de 12V, use uma fonte de 12V.
  • Conecte o GND da fonte ao GND da placa Arduino.
  • Não esqueça de alimentar a placa Arduino.

Código para controlar a velocidade do motor DC utilizando uma ponte H

Aqui está um código para o Arduino que controla a velocidade e o sentido de rotação de um motor DC usando PWM e um módulo de ponte H, como o L298N. O código utiliza dois pinos PWM da placa Arduino para controlar a direção e a velocidade do motor DC.

// Programa: Controle de velocidade e direção de um motor Dc utilizando o módulo L298D

// Define os pinos de controle do motor ligados ao Arduino
#define PINO_IN1 5  // Pino responsável pelo controle no sentido horário
#define PINO_IN2 6  // Pino responsável pelo controle no sentido anti-horário

void setup(){
  // Configura os pinos de controle como saída
  pinMode(PINO_IN1, OUTPUT);  // Define o pino IN1 como saída
  pinMode(PINO_IN2, OUTPUT);  // Define o pino IN2 como saída
}

void loop() {
  int valor_pwm = 0;  // Variável para armazenar o valor PWM (0-255)

  // Aumenta a velocidade gradualmente de 0% a 100% no sentido horário
  for (valor_pwm = 0; valor_pwm < 256; valor_pwm++) {
    analogWrite(PINO_IN1, valor_pwm);  // Aplica o valor PWM no pino IN1
    delay(100);  // Espera 100 ms antes de aumentar a velocidade
  }

  // Diminui a velocidade gradualmente de 100% a 0% no sentido horário
  for (valor_pwm = 255; valor_pwm >= 0; valor_pwm--) {
    analogWrite(PINO_IN1, valor_pwm);  // Reduz o valor PWM no pino IN1
    delay(100);  // Espera 100 ms antes de diminuir mais a velocidade
  }

  // Aumenta a velocidade gradualmente de 0% a 100% no sentido anti-horário
  for (valor_pwm = 0; valor_pwm < 256; valor_pwm++) {
    analogWrite(PINO_IN2, valor_pwm);  // Aplica o valor PWM no pino IN2
    delay(100);  // Espera 100 ms antes de aumentar a velocidade
  }

  // Diminui a velocidade gradualmente de 100% a 0% no sentido anti-horário
  for (valor_pwm = 255; valor_pwm >= 0; valor_pwm--) {
    analogWrite(PINO_IN2, valor_pwm);  // Reduz o valor PWM no pino IN2
    delay(100);  // Espera 100 ms antes de diminuir mais a velocidade
  }
}

Explicação do código:

  • Pinos IN1 e IN2: Controlam o sentido de rotação do motor. O IN1 é para o sentido horário, e o IN2 para o anti-horário.
  • Valor PWM: É usado para controlar a velocidade do motor, variando de 0 (0% de velocidade) até 255 (100% de velocidade).
  • Loop: O código aumenta e diminui a velocidade do motor primeiro no sentido horário e depois no sentido anti-horário, aplicando valores PWM gradativamente.

Funcionamento do circuito para controle de velocidade  utilizando uma ponte H

Ao ligar o circuito com base no código fornecido, o motor DC será acionado da seguinte maneira pela ponte H (Driver Motor Ponte H L298n):

  • Início do Movimento: O motor começará a girar no sentido horário. A velocidade será aumentada gradualmente, partindo de 0% (parado) até atingir 100% da rotação máxima, controlada pelo valor do PWM que varia de 0 a 255.
  • Redução da Velocidade: Após atingir a velocidade máxima no sentido horário, o motor começará a desacelerar, reduzindo gradativamente sua rotação de 100% até parar completamente, com o valor do PWM voltando de 255 para 0.
  • Mudança de Sentido: Uma vez que o motor esteja parado, ele irá começar a girar no sentido anti-horário, novamente com a velocidade aumentando de 0% até 100%. Isso é controlado pelo PWM aplicado ao segundo pino (IN2).
  • Desaceleração no Sentido Anti-horário: Após atingir a velocidade máxima no sentido anti-horário, o motor reduzirá gradualmente sua rotação, voltando a parar completamente.

Este ciclo se repetirá continuamente, alternando entre o aumento e diminuição de velocidade nos dois sentidos de rotação.


Se você tiver dúvidas, sugestões ou experiências para compartilhar, fique a vontade para deixar um comentário abaixo. E para não perder nenhum conteúdo como este, não deixe de nos seguir no Instagram.
