Protocolo de comunicação de sensor: principais interfaces e como usar

Nesta aula, você vai aprender sobre protocolo de comunicação de sensor e como o sensor se comunica com outros dispositivos, como microcontroladores e computadores. Detectar uma grandeza física é apenas parte do processo; para que a informação seja útil, ela precisa ser transmitida de forma correta e confiável.

Vamos entender a diferença entre interface e protocolo de comunicação, conhecer as formas mais comuns de comunicação analógica e digital e explorar protocolos amplamente utilizados em projetos eletrônicos, como I2C, SPI e UART. Esse conhecimento é essencial para conectar sensores corretamente e garantir que os dados cheguem ao sistema de controle sem erros.

Diferença entre interface e protocolo

Ao trabalhar com comunicação de sensor, é comum confundir interface com protocolo, mas esses dois conceitos têm funções diferentes e complementares. Entender essa diferença evita erros de conexão e facilita o desenvolvimento de projetos.

O que é interface de comunicação?

A interface define como a conexão física e elétrica é feita entre o sensor e o microcontrolador. Ela determina:

• Quantos fios são usados.
• Quais são os níveis de tensão.
• Onde os sinais entram e saem.

Exemplos de interface:

• Interface analógica (entrada analógica).
• Interface digital (porta digital).
• Interface serial (pinos específicos para comunicação).

O que é protocolo de comunicação de um sensor?

O protocolo define as regras de comunicação, ou seja, como os dados são organizados, enviados e interpretados. Ele especifica:

• Ordem dos dados.
• Sincronização.
• Formato das mensagens.

Exemplos de protocolo:

• I2C
• SPI
• UART

Interface analógica

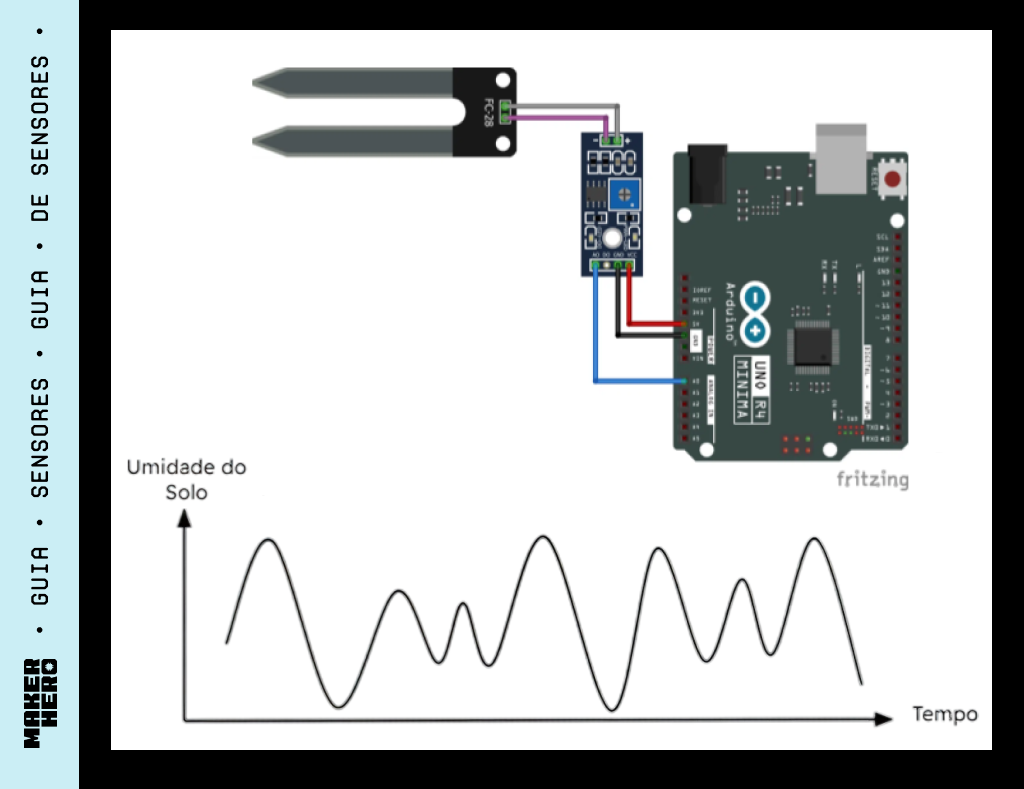

Na interface analógica, o sensor envia informações por meio de um sinal elétrico contínuo, normalmente na forma de tensão variável. Esse valor muda de acordo com a grandeza física medida, como temperatura, luz ou pressão.

Por exemplo, quanto maior a temperatura, maior (ou menor, dependendo do sensor) pode ser a tensão de saída. O microcontrolador lê esse valor usando uma entrada analógica, que converte a tensão em um número digital por meio de um conversor A/D (ADC).

Como funciona na prática?

• O sensor gera uma tensão proporcional à grandeza medida.
• Essa tensão é aplicada a um pino analógico do microcontrolador.
• O ADC transforma o valor analógico em um número que pode ser usado no código.

Vantagens da interface analógica

• Simplicidade de conexão.
• Fácil entendimento para iniciantes.
• Compatível com muitos sensores básicos.

Limitações da interface analógica

• Mais sensível a ruídos elétricos.
• Menor precisão em longas distâncias.
• Depende da resolução do ADC do microcontrolador.

Esse tipo de interface é muito comum em projetos simples, especialmente quando o sensor não precisa transmitir grandes volumes de dados ou informações complexas.

Interface digital

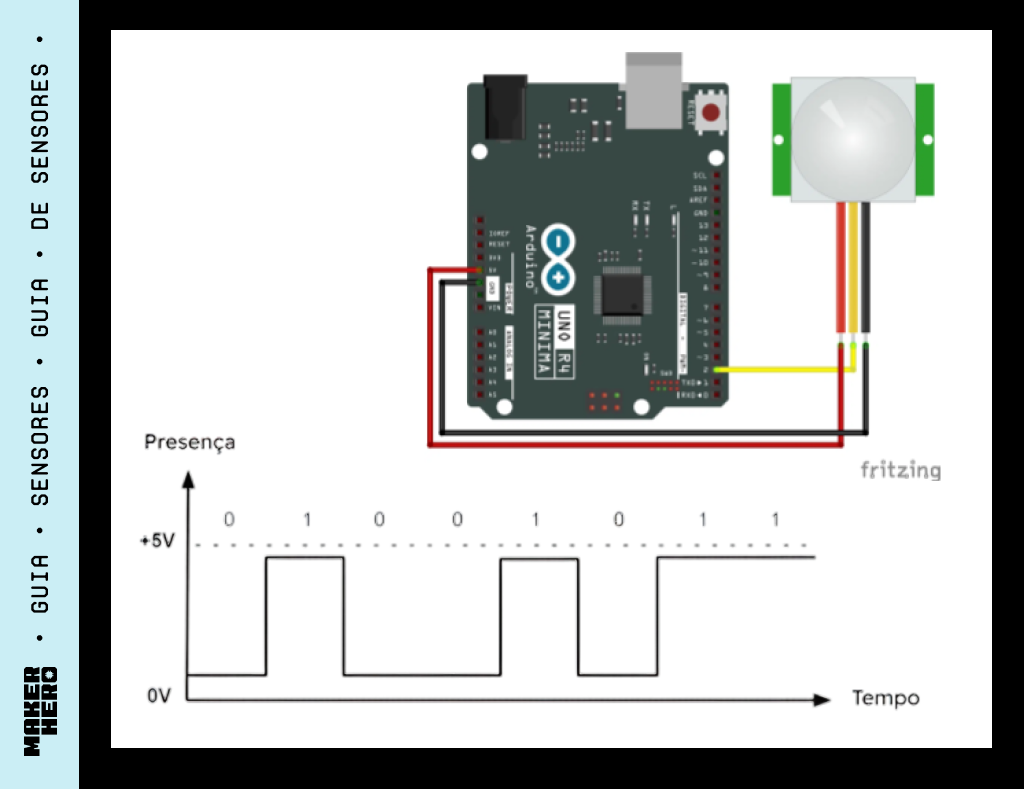

Na interface digital, o sensor envia informações por meio de sinais discretos, normalmente representados por níveis lógicos 0 e 1. Diferente da interface analógica, aqui o valor transmitido não é uma tensão contínua, mas sim dados organizados em forma digital.

Esse tipo de interface é muito comum em sensores mais modernos, pois permite uma comunicação mais confiável e menos sensível a ruídos elétricos.

Como funciona na prática?

• O sensor converte internamente a grandeza física em dados digitais.
• Esses dados são enviados ao microcontrolador por meio de pinos digitais.
• O microcontrolador interpreta os dados seguindo uma lógica ou protocolo definido.

Vantagens da interface digital

• Maior imunidade a ruídos.
• Comunicação mais estável em distâncias maiores.
• Possibilidade de enviar dados mais complexos, como múltiplas medições ou informações de status.

Limitações da interface digital

• Comunicação mais complexa que a analógica.
• Pode exigir bibliotecas específicas no código.
• Nem sempre é compatível com qualquer microcontrolador sem adaptação.

Muitos sensores digitais utilizam protocolos de comunicação, como I2C, SPI ou UART, que definem exatamente como os dados são transmitidos e recebidos.

Principais protocolos de comunicação de um sensor

Quando o sensor utiliza uma interface digital, muitas vezes é necessário adotar um protocolo de comunicação. O protocolo define como os dados são organizados, enviados e recebidos, garantindo que o sensor e o microcontrolador “falem a mesma língua”.

A seguir, veremos os protocolos mais comuns usados em projetos com sensor.

Protocolo de comunicação de sensor: como funciona o protocolo I2C?

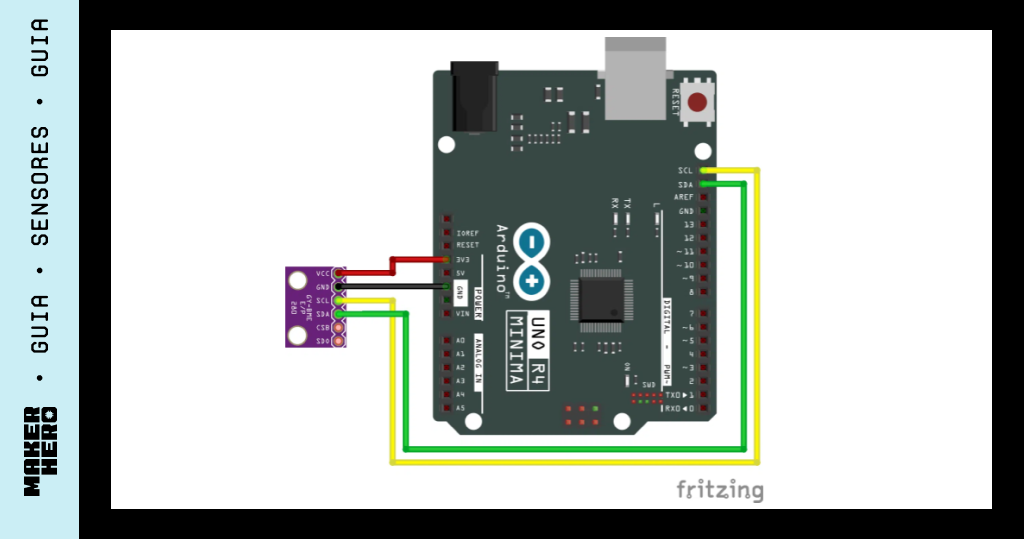

O I2C (Inter-Integrated Circuit) é um dos protocolos mais populares para comunicação de sensor, principalmente por sua simplicidade e economia de pinos.

O I2C utiliza apenas dois fios:

• SDA (dados)
• SCL (clock)

Vários sensores podem compartilhar os mesmos fios, desde que cada um possua um endereço único.

Principais características:

• Comunicação síncrona (usa clock).
• Permite múltiplos sensores no mesmo barramento.
• Fácil implementação com bibliotecas prontas.

Quando usar:

• Projetos com vários sensores digitais.
• Aplicações que precisam economizar pinos do microcontrolador.
• Comunicação de média velocidade.

Protocolo de comunicação de sensor: como funciona o protocolo SPI?

O SPI (Serial Peripheral Interface) é um protocolo mais rápido e direto, muito usado quando a velocidade de comunicação é importante.

Normalmente utiliza quatro fios:

• MOSI (dados do microcontrolador para o sensor)
• MISO (dados do sensor para o microcontrolador)
• SCK (clock)
• CS (seleção do sensor)

Cada sensor precisa de um pino de seleção próprio.

Principais características:

• Comunicação síncrona.
• Alta velocidade.
• Baixa latência.

Quando usar:

• Projetos que exigem leitura rápida de dados.
  Aplicações com poucos sensores.
• Situações em que desempenho é prioridade.

Protocolo de comunicação de sensor: como funciona o protocolo UART (Serial)?

O UART (Universal Asynchronous Receiver/Transmitter) é um protocolo simples e muito utilizado para comunicação serial básica.

Utiliza geralmente dois fios:

• TX (transmissão)
• RX (recepção)

Diferente do I2C e do SPI, o UART é assíncrono, ou seja, não utiliza sinal de clock.

Principais características

• Comunicação ponto a ponto.
• Implementação simples.
• Muito comum em módulos e sensores inteligentes.

Quando usar:

• Comunicação direta entre dois dispositivos.
• Depuração e envio de dados para computador.
• Sensores que já possuem interface serial integrada.

Comparação entre protocolos de comunicação de um sensor

Cada protocolo de comunicação possui características próprias, e a escolha correta depende do tipo de projeto, da quantidade de sensores e da complexidade da aplicação. Abaixo estão os principais pontos de comparação entre I2C, SPI e UART.

Número de fios:

• I2C: 2 fios (dados e clock).
• SPI: geralmente 4 fios, podendo aumentar conforme o número de sensores.
• UART: 2 fios (transmissão e recepção).

Velocidade de comunicação:

• SPI: mais rápido entre os três.
• I2C: velocidade intermediária.
• UART: velocidade variável, geralmente menor.

Quantidade de sensores:

• I2C: permite vários sensores no mesmo barramento usando endereços.
• SPI: cada sensor precisa de um pino de seleção.
• UART: normalmente comunicação ponto a ponto.

Complexidade:

• I2C: equilíbrio entre simplicidade e flexibilidade.
• SPI: mais complexo na conexão física, porém simples na lógica.
• UART: o mais simples de implementar.

Resumo prático:

• Use I2C quando precisar conectar vários sensores com poucos pinos.
• Use SPI quando velocidade for prioridade.
• Use UART para comunicação direta e simples entre dois dispositivos.

Exemplos práticos de comunicação de sensor

Para fixar o conceito, veja alguns exemplos comuns em projetos eletrônicos:

• Sensor com saída analógica: O valor é lido diretamente por um pino analógico do microcontrolador, sem protocolo de comunicação, como é o caso do Sensor de Corrente ACS712.
• Sensor digital via I2C: O sensor envia dados organizados em pacotes, seguindo o endereço e as regras do protocolo, como é o caso do Sensor De Pressão e Temperatura Bmp280.
• Sensor digital via UART: Os dados são transmitidos em formato serial, geralmente já prontos para leitura ou exibição.

Esses exemplos mostram como o tipo de interface e o protocolo influenciam diretamente a forma de leitura dos dados.

Resumo e conclusão

Nesta aula, você aprendeu como funciona a comunicação de sensor, entendendo como os dados medidos são transmitidos até o microcontrolador ou sistema de controle. Os principais pontos abordados foram:

• Comunicação de sensor: importância de transmitir corretamente os dados medidos para que possam ser utilizados no projeto.
• Diferença entre interface e protocolo: interface define a conexão física e elétrica, enquanto o protocolo define as regras da comunicação.
• Interface analógica: transmissão de dados por meio de sinal contínuo, lido por entradas analógicas do microcontrolador.
• Interface digital: transmissão de dados em forma de níveis lógicos, com maior imunidade a ruídos.
• Protocolos de comunicação: estudo dos protocolos mais comuns em projetos eletrônicos, como I2C, SPI e UART.
• Comparação entre protocolos: análise de número de fios, velocidade, complexidade e quantidade de sensor suportados.
• Exemplos práticos: leitura de sensor analógico e comunicação de sensor digital utilizando protocolos.

Com esse conhecimento, fica mais fácil escolher a forma correta de comunicação para cada tipo de sensor e evitar erros de conexão e leitura de dados. Na próxima aula, você aprenderá como integrar sensor com microcontroladores, colocando esses conceitos em prática com Arduino, ESP32 e Raspberry Pi.
