Sensor magnético e bússola digital: tipos, funcionamento e usos

O sensor magnético é um componente eletrônico capaz de detectar campos magnéticos e variações causadas por ímãs ou objetos metálicos. Ele é muito utilizado em projetos de automação, robótica, controle de posição e sistemas de navegação, pois permite detectar movimento e posição sem contato físico.

Nesta aula, você vai conhecer os principais tipos de sensor magnético e bússola digital, entender como eles funcionam, aprender formas simples de teste e explorar aplicações práticas em projetos eletrônicos. Ao final, você terá uma base sólida para escolher o sensor magnético mais adequado e utilizá-lo corretamente com microcontroladores como Arduino e ESP32.

Tipos de sensor magnético

Existem diferentes tipos de sensor magnético, cada um baseado em um princípio físico específico. Eles se diferenciam principalmente pela forma como detectam o campo magnético, pelo tipo de saída e pelo nível de precisão.

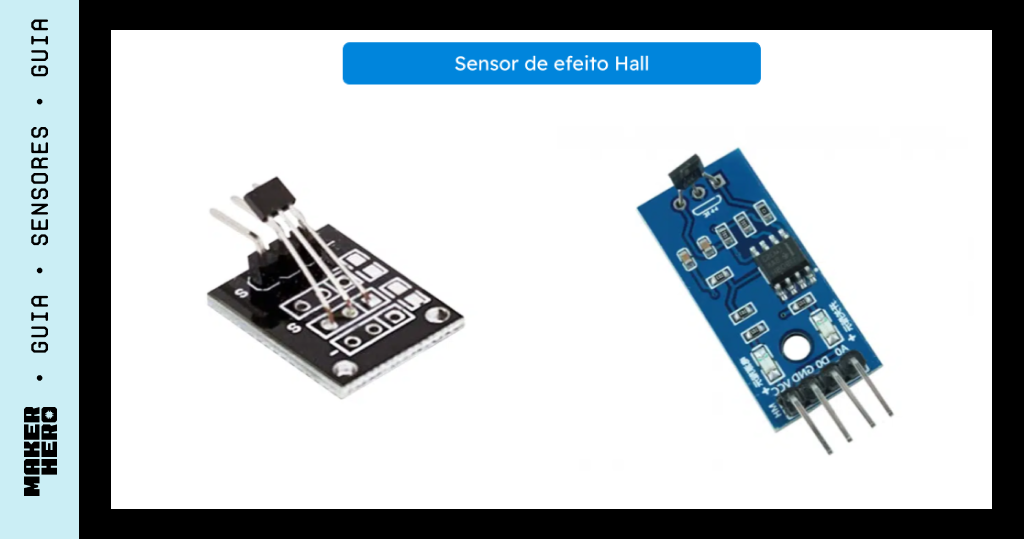

Sensor de efeito Hall

O sensor de efeito Hall, como o KY-003 e o 3144, detecta a presença ou variação de um campo magnético e converte essa informação em um sinal elétrico.

Principais características:

Detecção de campo magnético sem contato físico.
Pode ter saída digital (liga/desliga) ou analógica.
Boa estabilidade e repetibilidade.
Muito utilizado em sistemas de detecção de posição e movimento.

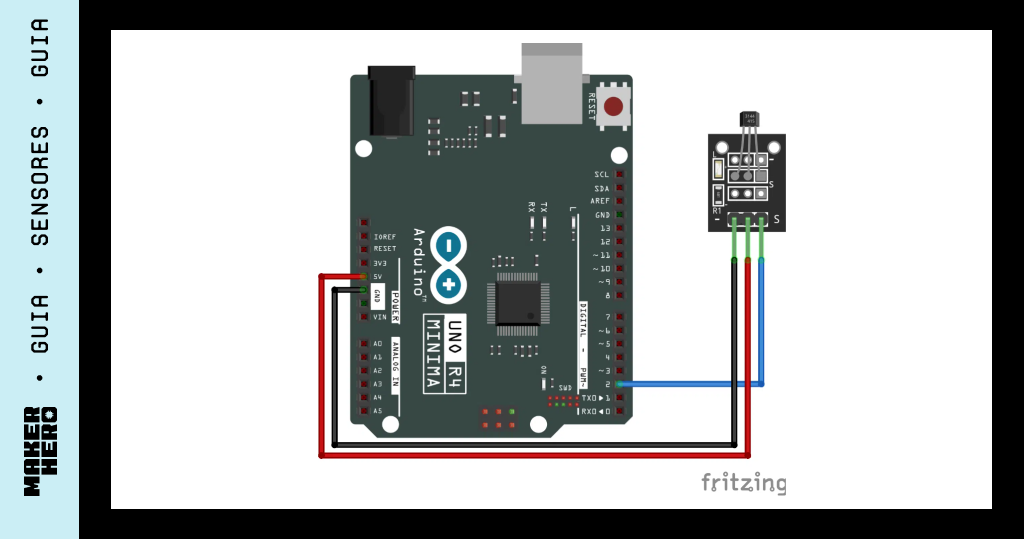

Exemplo de uso:

int sensorPin = 2;
int sensorState = 0;

void setup() {
  pinMode(sensorPin, INPUT);
  Serial.begin(9600);
}

void loop() {
  sensorState = digitalRead(sensorPin);
  Serial.println(sensorState);
  delay(500);
}

int sensorPin = 2;

int sensorState = 0;

void setup() {

pinMode(sensorPin, INPUT);

Serial.begin(9600);

}

void loop() {

sensorState = digitalRead(sensorPin);

Serial.println(sensorState);

delay(500);

}

Veja mais em:

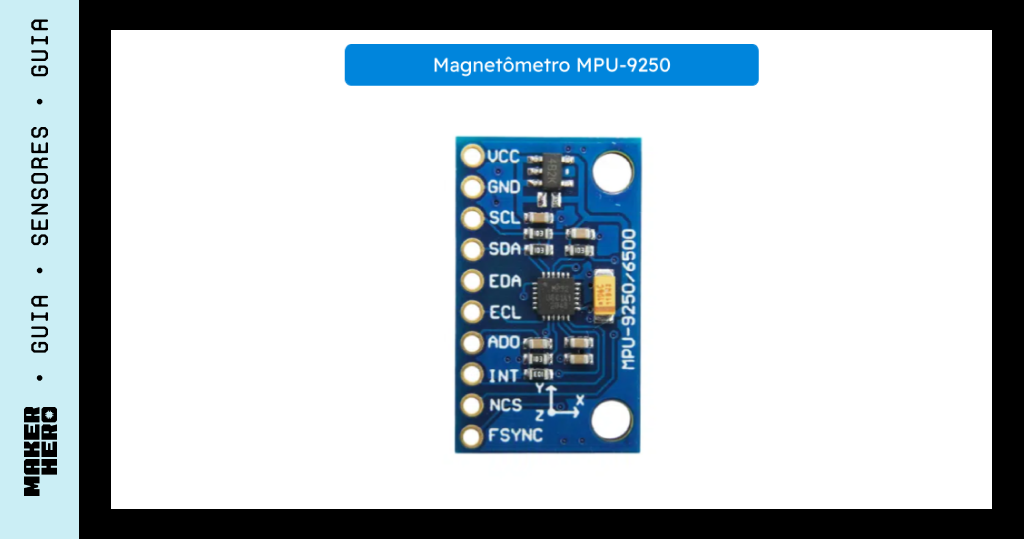

Magnetômetro

O magnetômetro, como o MPU-9250, é um sensor capaz de medir a intensidade e a direção do campo magnético em um ou mais eixos.

Principais características:

Mede campos magnéticos em dois ou três eixos.
Geralmente possui saída digital.
Permite identificar orientação espacial em relação ao campo magnético da Terra.
Alta sensibilidade a variações de campo.

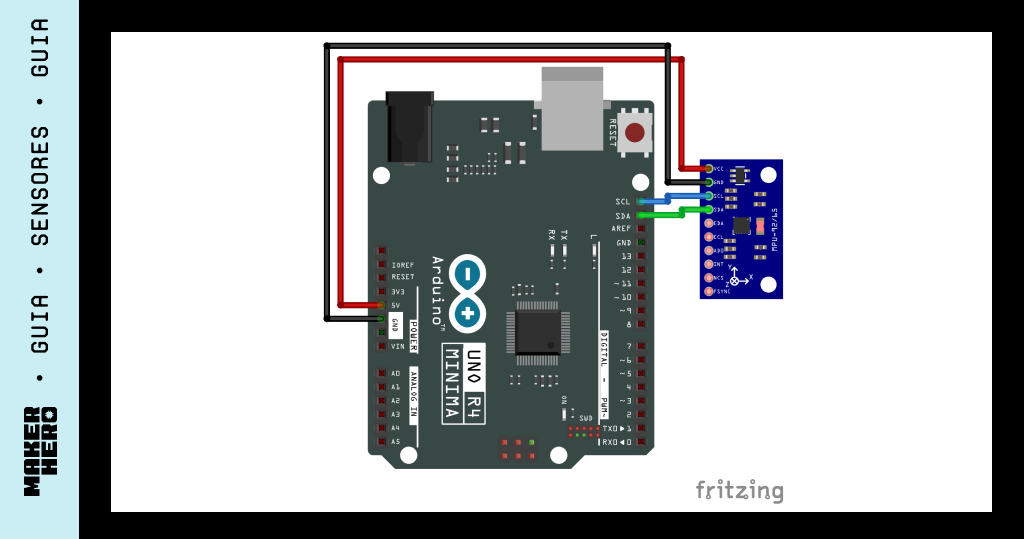

Exemplo de uso:

#include <Wire.h>
#include <MPU9250.h>

MPU9250 mpu;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  mpu.setup();
}

void loop() {
  mpu.update();
  Serial.print("Mx: "); Serial.print(mpu.getMagX());
  Serial.print(" My: "); Serial.print(mpu.getMagY());
  Serial.print(" Mz: "); Serial.println(mpu.getMagZ());
  delay(500);
}

#include <Wire.h>

#include <MPU9250.h>

MPU9250 mpu;

void setup() {

Serial.begin(9600);

Wire.begin();

mpu.setup();

}

void loop() {

mpu.update();

Serial.print("Mx: "); Serial.print(mpu.getMagX());

Serial.print(" My: "); Serial.print(mpu.getMagY());

Serial.print(" Mz: "); Serial.println(mpu.getMagZ());

delay(500);

}

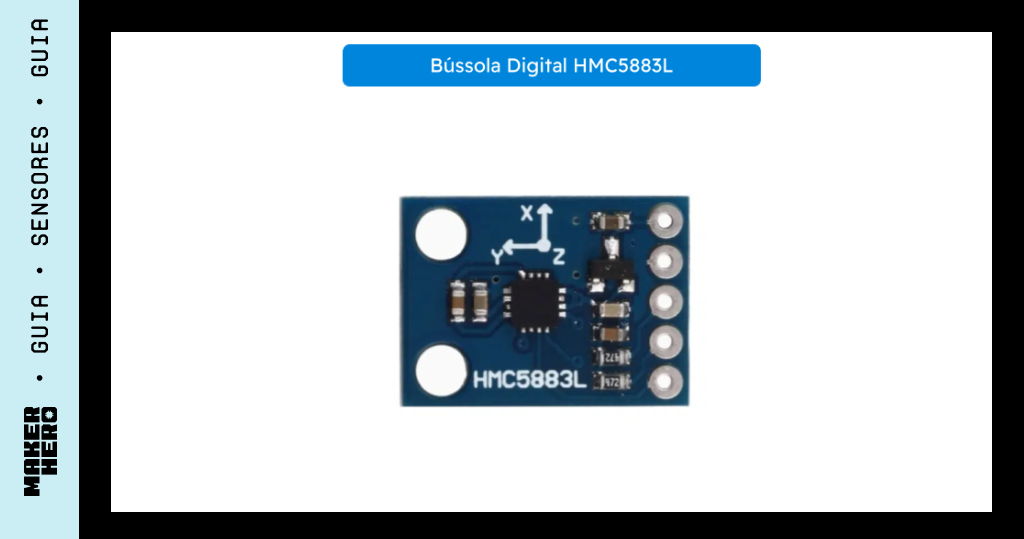

Bússola digital

A bússola digital, como o HMC5883L, é um tipo específico de magnetômetro, projetado para fornecer a direção do norte magnético de forma direta.

Principais características:

Indica orientação e direção.
Comunicação digital, normalmente via I2C.
Pode fornecer dados de azimute (ângulo de direção).
Bastante precisa quando corretamente calibrada.

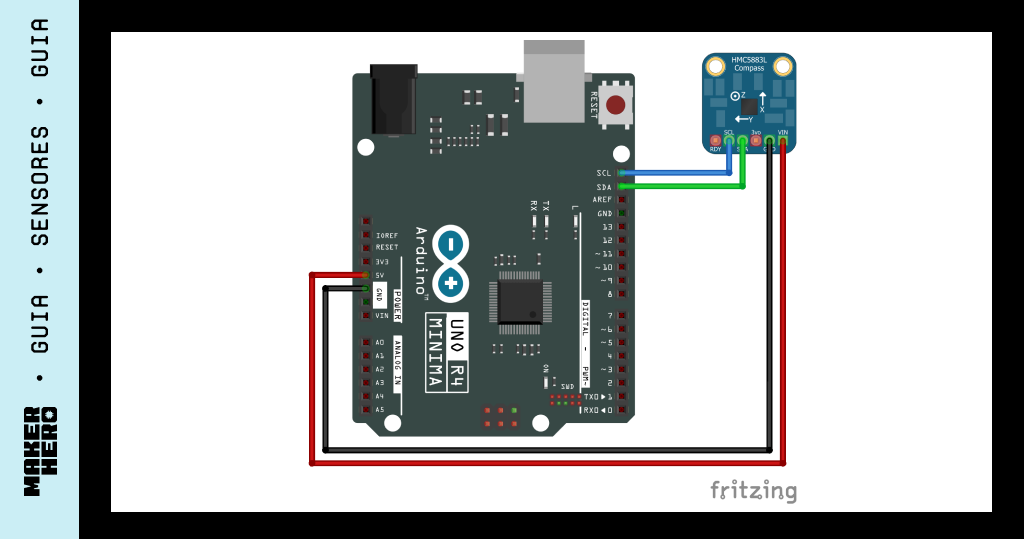

Exemplo de uso:

#include <Wire.h>
#include <HMC5883L.h>

HMC5883L compass;

void setup() {
  Serial.begin(9600);
  compass = HMC5883L();
  compass.initialize();
}

void loop() {
  int16_t mx, my, mz;
  compass.getHeading(&mx, &my, &mz);
  Serial.print("Mx: "); Serial.print(mx);
  Serial.print(" My: "); Serial.print(my);
  Serial.print(" Mz: "); Serial.println(mz);
  delay(500);
}

#include <Wire.h>

#include <HMC5883L.h>

HMC5883L compass;

void setup() {

Serial.begin(9600);

compass = HMC5883L();

compass.initialize();

}

void loop() {

int16_t mx, my, mz;

compass.getHeading(&mx, &my, &mz);

Serial.print("Mx: "); Serial.print(mx);

Serial.print(" My: "); Serial.print(my);

Serial.print(" Mz: "); Serial.println(mz);

delay(500);

}

Veja mais em:

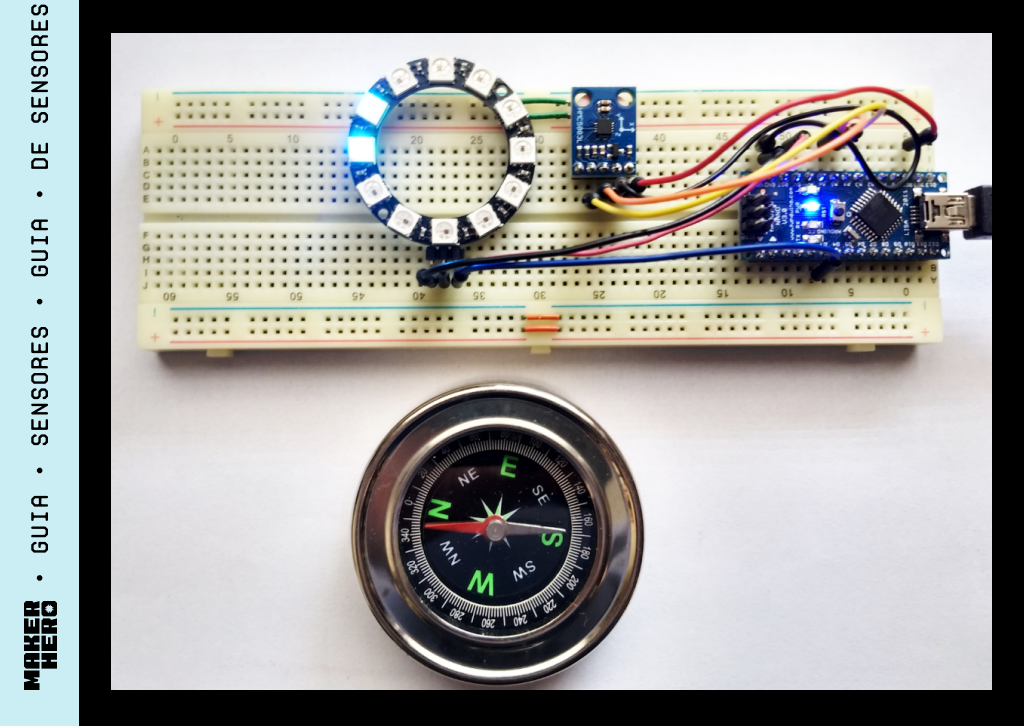

Construindo uma bússola eletrônica com o módulo HMC5883L, anel de LEDs RGB e Arduino

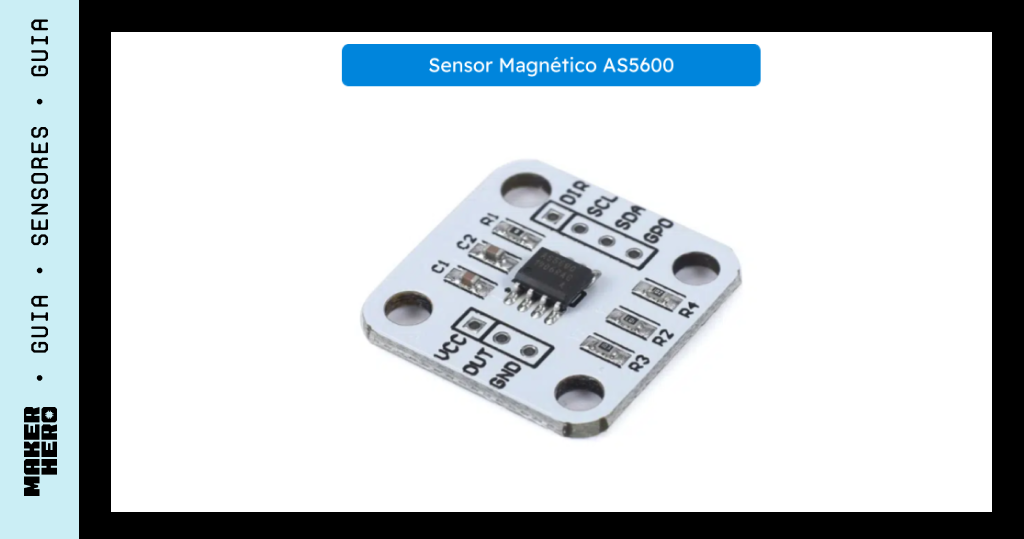

Sensor de posição magnética

O sensor de posição magnética, como o AS5600, detecta a posição relativa de um ímã próximo, sem a necessidade de contato físico.

Principais características:

Funcionamento confiável mesmo em ambientes com poeira ou vibração.
Longa vida útil por não haver contato mecânico.
Pode ter saída digital ou analógica.
Muito utilizado em sistemas automatizados.

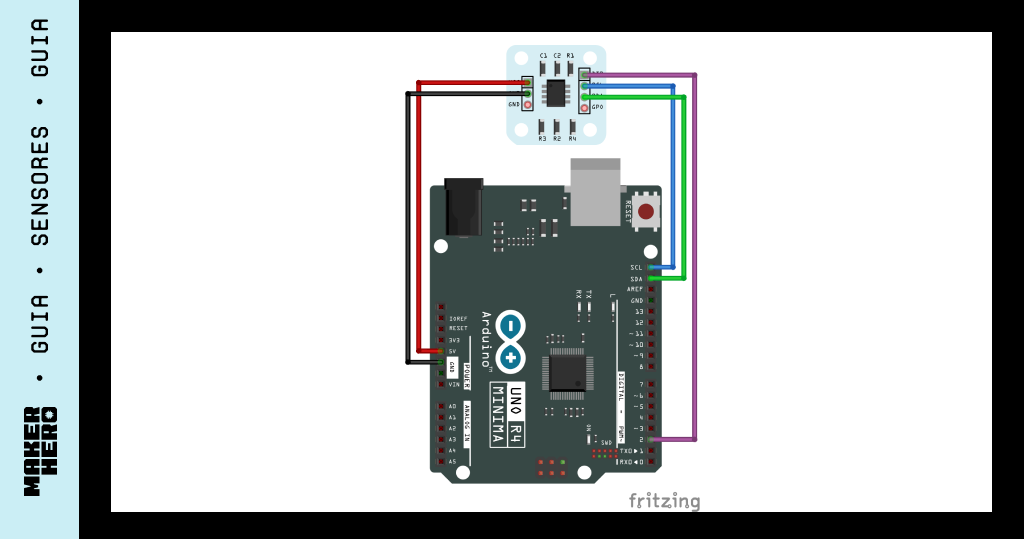

Exemplo de uso:

#include <Wire.h>
#include <AS5600.h>

AS5600 sensor;
int dirPin = 2;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  pinMode(dirPin, INPUT);
}

void loop() {
  int angle = sensor.getAngle();
  int dirState = digitalRead(dirPin);
  Serial.print("Angulo: "); Serial.print(angle);
  Serial.print(" DIR: "); Serial.println(dirState);
  delay(500);
}

#include <Wire.h>

#include <AS5600.h>

AS5600 sensor;

int dirPin = 2;

void setup() {

Serial.begin(9600);

Wire.begin();

pinMode(dirPin, INPUT);

}

void loop() {

int angle = sensor.getAngle();

int dirState = digitalRead(dirPin);

Serial.print("Angulo: "); Serial.print(angle);

Serial.print(" DIR: "); Serial.println(dirState);

delay(500);

}

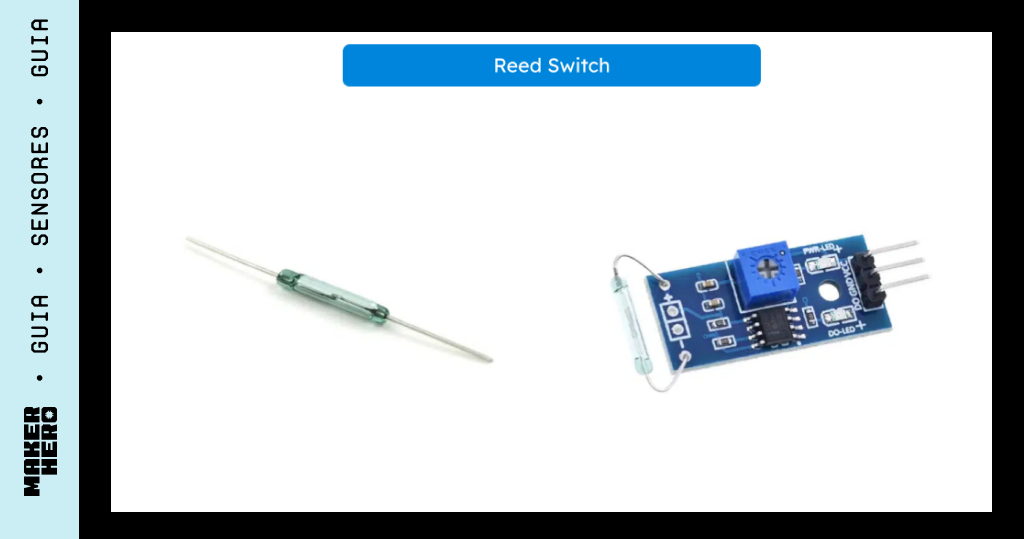

Chave magnética (Reed switch)

A chave magnética, também conhecida como reed switch, é um dos exemplos mais simples de sensor de posição magnética. Ela funciona como um interruptor que abre ou fecha o circuito quando um ímã se aproxima.

Principais características:

Saída digital (ligado/desligado).
Funcionamento simples e confiável.
Muito usada para detectar abertura ou fechamento de portas, tampas ou gavetas.

Esse tipo de sensor é ideal para projetos que exigem detecção de posição sem contato e com baixa complexidade de implementação.

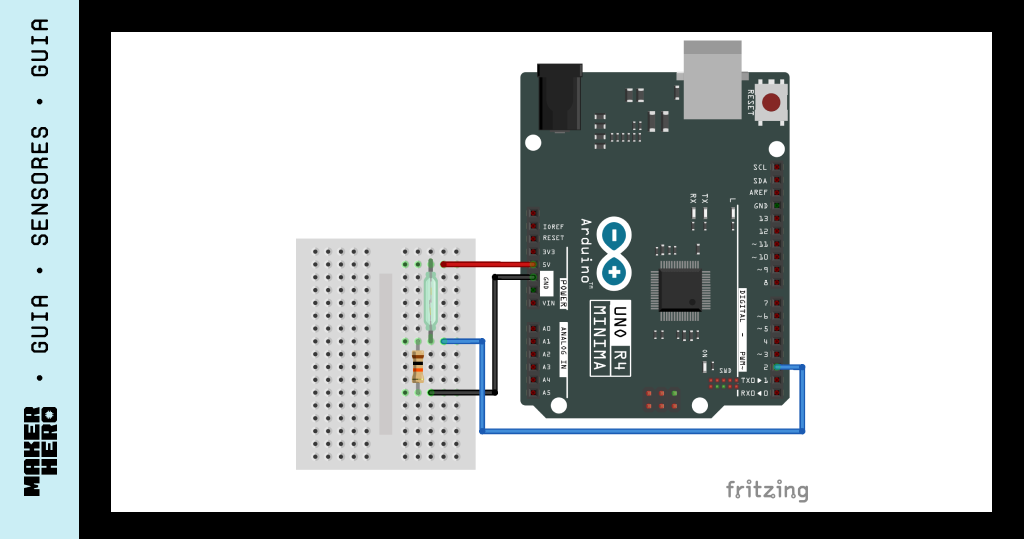

Exemplo de uso:

int reedPin = 2;

void setup() {
  pinMode(reedPin, INPUT);
  Serial.begin(9600);
}

void loop() {
  int state = digitalRead(reedPin);
  Serial.println(state);
  delay(500);
}

int reedPin = 2;

void setup() {

pinMode(reedPin, INPUT);

Serial.begin(9600);

}

void loop() {

int state = digitalRead(reedPin);

Serial.println(state);

delay(500);

}

Veja mais em:

Reed Switch com Arduino – Monte sua chave magnética

Como funciona o sensor magnético

O sensor magnético funciona detectando a presença ou variação de um campo magnético gerado por um ímã ou por objetos magnetizados. Quando esse campo se aproxima do sensor, ele provoca alterações físicas internas que são convertidas em um sinal elétrico.

O princípio de funcionamento pode variar de acordo com o tipo de sensor, mas o processo geral segue algumas etapas:

Detecção do campo magnético

Quando um ímã se aproxima do sensor, o campo magnético interage com o elemento sensível interno. Essa interação altera propriedades elétricas do material, como tensão ou corrente.

Conversão em sinal elétrico

A variação causada pelo campo magnético é convertida em um sinal elétrico:

Em sensores digitais, o sinal indica apenas presença ou ausência do campo magnético.
Em sensores analógicos, o sinal varia proporcionalmente à intensidade do campo.

Processamento do sinal

O sinal elétrico gerado pode ser enviado diretamente a um microcontrolador, como Arduino ou ESP32, ou passar por circuitos internos de condicionamento para melhorar estabilidade e precisão.

Interpretação pelo sistema

O microcontrolador interpreta o sinal e executa uma ação, como registrar uma posição, contar um evento ou calcular um ângulo, dependendo do tipo de sensor magnético utilizado.

De forma geral, o sensor magnético permite detectar movimento, posição ou orientação sem contato físico, o que o torna muito confiável em aplicações onde há desgaste mecânico, vibração ou sujeira.

Como testar um sensor magnético

Testar um sensor magnético é um processo simples e pode ser feito com poucos componentes. O objetivo é verificar se o sensor responde corretamente à presença de um campo magnético, normalmente gerado por um ímã.

Teste básico com ímã

O método mais simples para testar um sensor magnético é aproximar e afastar um ímã do sensor.

Passos gerais:

Alimente o sensor conforme a tensão recomendada.
Aproxime um ímã lentamente do sensor.
Observe a mudança no sinal de saída.

Em sensores digitais, a saída muda de estado (ligado/desligado). Em sensores analógicos, o valor varia gradualmente conforme a distância do ímã.

Teste com Arduino

Outra forma prática de teste é utilizar um Arduino para ler o sinal do sensor.

Procedimento:

Conecte a saída do sensor a um pino digital ou analógico do Arduino.
Abra o Monitor Serial.
Aproxime e afaste o ímã e observe a mudança nos valores exibidos.

Esse teste permite verificar rapidamente se o sensor está funcionando corretamente.

Teste com multímetro

Também é possível testar alguns sensores magnéticos usando um multímetro.

Como fazer:

Meça a tensão ou continuidade na saída do sensor.
Aproxime o ímã.
Verifique se ocorre alteração na leitura.

Esse método é comum para chaves magnéticas (reed switch) e sensores Hall simples.

Pontos de atenção durante o teste

Verifique a polaridade do ímã, pois alguns sensores respondem apenas a um polo específico.
Respeite a tensão de alimentação do sensor.
Mantenha o ímã a uma distância adequada, evitando contato físico.

Com esses testes simples, é possível validar rapidamente o funcionamento de um sensor magnético antes de integrá-lo a um projeto maior.

Aplicações práticas do sensor magnético e da bússola digital

O sensor magnético e a bússola digital são amplamente utilizados em projetos eletrônicos por permitirem a detecção de posição, movimento e orientação sem contato físico. Essa característica torna esses sensores confiáveis e versáteis em diferentes áreas.

Detecção de posição e fim de curso

Sensores magnéticos são muito usados para identificar a posição de partes móveis em sistemas automatizados.

Detecção de abertura e fechamento de portas ou tampas.
Identificação de fim de curso em mecanismos lineares.
Monitoramento da posição de eixos e engrenagens.

Contagem de giros e velocidade

A combinação de um ímã e um sensor magnético permite contar eventos repetitivos.

Contador de rotações de motores.
Medição de velocidade de rodas ou esteiras.
Sistemas simples de odometria.

Orientação e navegação

A bússola digital é utilizada para identificar a direção em relação ao campo magnético da Terra.

Robôs móveis com orientação direcional.
Sistemas de navegação eletrônica.
Projetos educacionais de orientação espacial.

Automação e controle sem contato

Por não exigir contato físico, o sensor magnético é ideal para ambientes onde há poeira, vibração ou desgaste mecânico.

Sistemas industriais automatizados.
Sensores de posição em equipamentos.
Interfaces de controle baseadas em proximidade.

Projetos educacionais e experimentais

Tanto o sensor magnético quanto a bússola digital são muito utilizados em atividades didáticas.

Experimentos de física e magnetismo.
Projetos introdutórios com Arduino.
Demonstrações de princípios de orientação e movimento.

Essas aplicações mostram como o sensor magnético e a bússola digital são componentes fundamentais em sistemas modernos de controle, automação e navegação.

Vantagens do uso do sensor magnético

O sensor magnético apresenta diversas vantagens que o tornam uma escolha confiável para aplicações em automação, robótica e projetos eletrônicos.

Funcionamento sem contato físico

Como não há contato mecânico entre o sensor e o objeto monitorado, ele não sofre desgaste com o tempo, garantindo maior durabilidade e menor necessidade de manutenção.

Resistente a ambientes adversos

Sensores magnéticos funcionam bem em ambientes com poeira, sujeira ou vibração, mantendo a precisão da detecção mesmo em condições difíceis.

Flexibilidade de integração

Podem ser utilizados com microcontroladores como Arduino, ESP32 e Raspberry Pi, oferecendo saídas digitais ou analógicas conforme a necessidade do projeto.

Versatilidade de aplicações

Podem detectar presença, posição, rotação ou orientação, servindo para sistemas de segurança, monitoramento industrial, contagem de rotações e navegação em robótica.

Precisão e repetibilidade

Sensores de efeito Hall e bússolas digitais oferecem leituras consistentes, permitindo medições repetíveis e confiáveis.

Essas vantagens fazem do sensor magnético e da bússola digital componentes ideais para projetos que exigem detecção confiável, durabilidade e versatilidade em diferentes tipos de aplicações.

Resumo e conclusão

Nesta aula, você aprendeu sobre os sensores magnéticos e bússolas digitais, entendendo como eles detectam campos magnéticos e como essa informação pode ser convertida em sinais elétricos para controle e monitoramento.

Os principais pontos abordados foram:

Tipos de sensor magnético: sensores Hall, sensores de posição magnética (como o AS5600), chaves magnéticas (reed switch) e bússolas digitais.
Funcionamento: detecção de campos magnéticos, conversão em sinais analógicos ou digitais, e interpretação pelo sistema de controle.
Como testar: métodos simples com ímã, Arduino ou multímetro para verificar o correto funcionamento do sensor.
Aplicações práticas: monitoramento de posição, contagem de rotações, orientação em robótica e projetos educacionais.
Vantagens: funcionamento sem contato, resistência a ambientes adversos, facilidade de integração, versatilidade e alta precisão.

Com esse conhecimento, você está pronto para aplicar sensores magnéticos em projetos de automação, robótica, navegação e experimentos educativos, aproveitando sua confiabilidade, durabilidade e flexibilidade.

Na próxima aula, você aprenderá sobre sensores de som, explorando tipos, funcionamento, testes e aplicações práticas.
