Sensor ultrassônico: entenda como funciona, tipos e aplicações

O sensor ultrassônico é um componente muito utilizado em projetos de eletrônica, robótica e automação por permitir a medição de distância sem contato físico. Ele é capaz de identificar a presença e a posição de objetos, mesmo em ambientes com pouca iluminação ou sujeira.

Nesta aula, você vai aprender o que é um sensor ultrassônico, quais são os tipos mais comuns utilizados em projetos com Arduino e como esse sensor funciona na prática. Também veremos como testar o sensor, exemplos de aplicações reais e as principais vantagens de utilizar esse tipo de sensor em projetos eletrônicos.

Ao final da aula, você terá uma base sólida para usar o sensor ultrassônico em projetos como medição de distância, detecção de obstáculos e controle automático de sistemas.

Tipos de sensor ultrassônico

Existem diferentes tipos de sensor ultrassônico, que se diferenciam principalmente pela forma de comunicação, alcance e nível de precisão. A escolha do modelo ideal depende da aplicação, do ambiente e do tipo de sistema de controle utilizado.

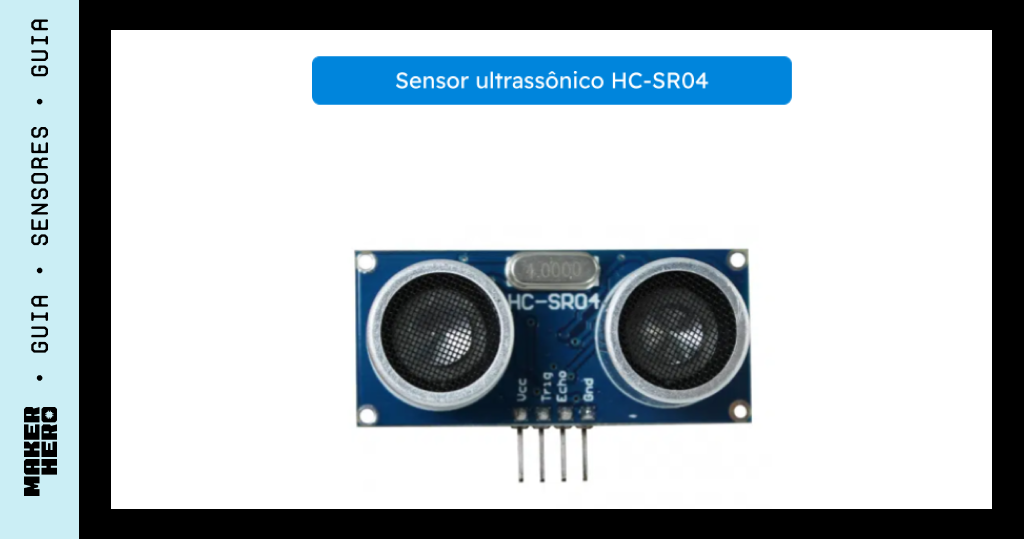

Sensor ultrassônico de distância (HC-SR04)

O HC-SR04 é o sensor ultrassônico mais popular em projetos com Arduino. Ele possui dois pinos principais de comunicação: Trig (disparo do pulso) e Echo (recepção do eco).

Principais características:

Mede distâncias sem contato físico.
Boa precisão para projetos educacionais e protótipos.
Fácil integração com microcontroladores.

É muito utilizado em robótica, sistemas de desvio de obstáculos e medição de nível.

Veja mais em:

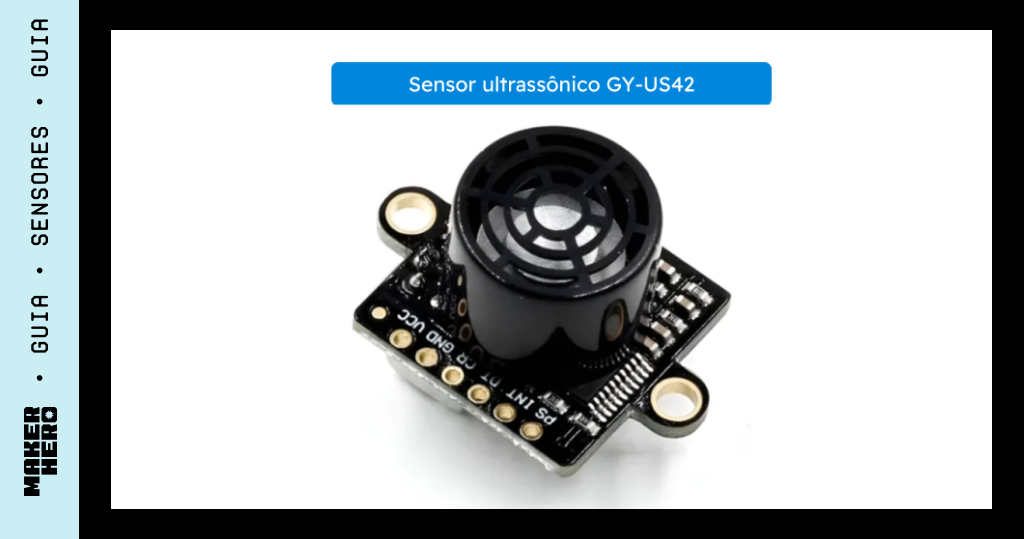

Sensor ultrassônico com interface integrada (GY-US42)

Alguns sensores ultrassônicos possuem circuitos internos mais avançados e oferecem interfaces simplificadas, como comunicação I2C ou serial. Esses modelos, como é o caso do GY-US42, reduzem a complexidade do código e facilitam a integração.

Características comuns:

Comunicação digital simplificada.
Menor necessidade de cálculos no código.
Indicado para projetos mais robustos.

Exemplo de uso:

Sensor ultrassônico industrial

Sensores ultrassônicos industriais são projetados para operar em ambientes mais exigentes, com maior resistência a poeira, umidade e variações de temperatura.

Principais aplicações:

Automação industrial.
Medição de nível em tanques.
Controle de processos.

Esses sensores costumam ter maior alcance e custo mais elevado.

Como funciona o sensor ultrassônico

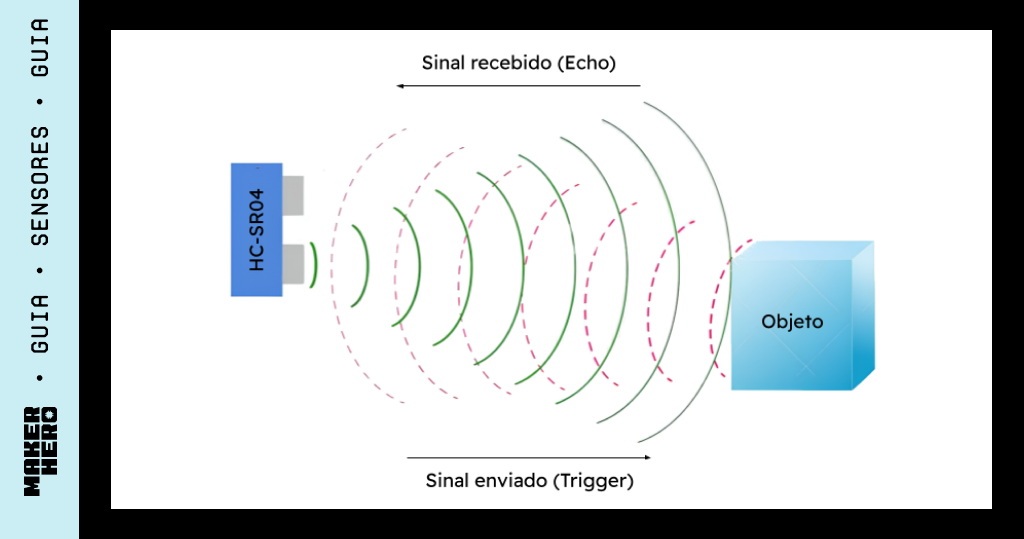

O sensor ultrassônico funciona medindo a distância entre o sensor e um objeto por meio da emissão e recepção de ondas sonoras de alta frequência, chamadas de ondas ultrassônicas. Essas ondas não são audíveis ao ouvido humano.

O funcionamento pode ser dividido em algumas etapas principais.

Emissão do pulso ultrassônico

O sensor emite um pulso de som ultrassônico por meio do transmissor. Esse pulso se propaga pelo ar em linha reta até encontrar um objeto.

No caso de módulos como o HC-SR04, essa emissão é iniciada quando o pino Trig recebe um pulso elétrico enviado pelo microcontrolador.

Reflexão do sinal (eco)

Quando o pulso ultrassônico atinge um objeto, ele é refletido de volta em direção ao sensor. Esse sinal refletido é chamado de eco.

Quanto mais distante estiver o objeto, mais tempo o som levará para retornar ao sensor.

Recepção do eco

O receptor do sensor capta o eco refletido e envia um sinal elétrico correspondente ao tempo que o pulso levou para ir até o objeto e voltar.

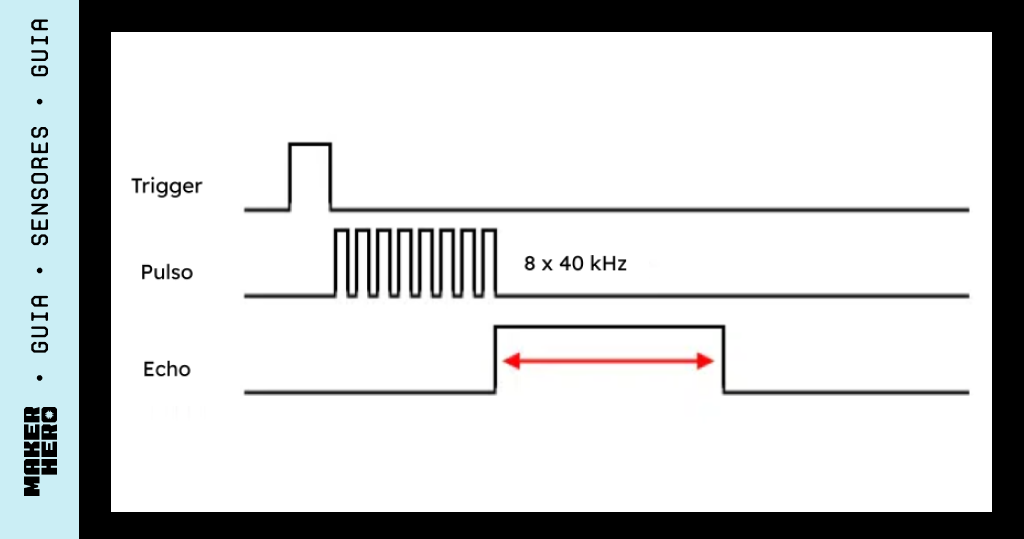

No HC-SR04, esse tempo é medido por meio do pino Echo, que permanece em nível alto durante o período de ida e volta do som.

Cálculo da distância

O microcontrolador utiliza o tempo medido para calcular a distância até o objeto. Como a velocidade do som no ar é conhecida, é possível converter o tempo em distância por meio de uma fórmula simples.

De forma geral:

Distância = (tempo × velocidade do som) / 2

A divisão por 2 é necessária porque o tempo medido inclui o percurso de ida e volta do sinal.

Influência do ambiente

Alguns fatores podem afetar o funcionamento do sensor ultrassônico:

Temperatura do ar.
Superfície do objeto (macia ou irregular).
Ângulo de incidência do som.
Presença de obstáculos entre o sensor e o alvo.

Mesmo com essas variáveis, o sensor ultrassônico é uma solução confiável e muito utilizada para medição de distância e detecção de obstáculos em projetos eletrônicos.

Como testar um sensor ultrassônico

Testar um sensor ultrassônico é fundamental para garantir que ele esteja funcionando corretamente antes de aplicá-lo em um projeto. Esses testes ajudam a verificar a ligação, a leitura dos dados e a confiabilidade das medições.

Verificação da alimentação e conexões

Antes de qualquer teste, confira:

A tensão de alimentação correta do sensor (normalmente 5 V).
A ligação dos pinos VCC, GND, Trig e Echo.
Se os cabos estão bem conectados e sem mau contato.

Uma ligação incorreta pode impedir a leitura ou gerar valores inconsistentes.

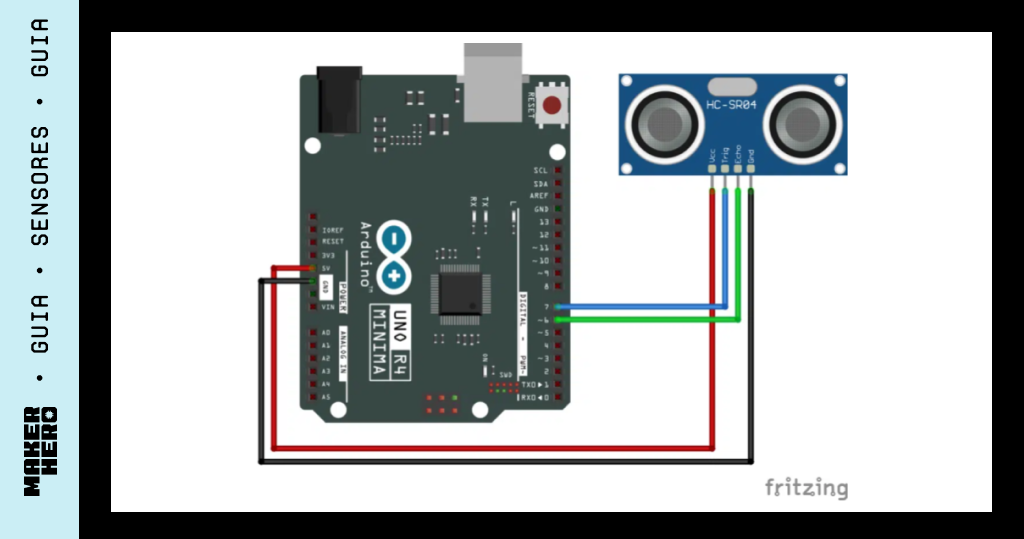

Teste básico com Arduino

O teste mais simples consiste em:

Enviar um pulso curto pelo pino Trig.
Medir o tempo de resposta no pino Echo.
Exibir o valor no Monitor Serial.

#define TRIG 9
#define ECHO 10

void setup() {
  pinMode(TRIG, OUTPUT);
  pinMode(ECHO, INPUT);
  Serial.begin(9600);
}

void loop() {
  long duracao;
  float distancia;

  digitalWrite(TRIG, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIG, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG, LOW);

  duracao = pulseIn(ECHO, HIGH);
  distancia = duracao * 0.034 / 2;

  Serial.print("Distancia: ");
  Serial.print(distancia);
  Serial.println(" cm");

  delay(500);
}

#define TRIG 9

#define ECHO 10

void setup() {

pinMode(TRIG, OUTPUT);

pinMode(ECHO, INPUT);

Serial.begin(9600);

}

void loop() {

long duracao;

float distancia;

digitalWrite(TRIG, LOW);

delayMicroseconds(2);

digitalWrite(TRIG, HIGH);

delayMicroseconds(10);

digitalWrite(TRIG, LOW);

duracao = pulseIn(ECHO, HIGH);

distancia = duracao * 0.034 / 2;

Serial.print("Distancia: ");

Serial.print(distancia);

Serial.println(" cm");

delay(500);

}

Ao aproximar ou afastar um objeto do sensor, a distância exibida deve variar de forma coerente.

Teste com objetos a diferentes distâncias

Para validar o funcionamento:

Posicione objetos a distâncias conhecidas.
Compare os valores medidos com a distância real.
Observe se o sensor responde rapidamente às mudanças.

Isso ajuda a identificar possíveis erros de leitura.

Observação do ambiente

O ambiente pode influenciar bastante o teste:

Superfícies macias absorvem o som.
Objetos muito inclinados podem refletir o som para outra direção.
Ambientes muito abertos ou com ruído podem afetar a medição.

Realizar o teste no ambiente final de uso melhora a confiabilidade.

Verificação de leituras instáveis

Caso os valores variem muito:

Verifique a alimentação.
Ajuste o posicionamento do sensor.
Use médias simples no código, se necessário.

Seguindo esses passos, é possível testar rapidamente um sensor ultrassônico e garantir que ele esteja pronto para aplicações de medição de distância, detecção de obstáculos e controle automático.

Aplicações práticas do sensor ultrassônico

O sensor ultrassônico é amplamente utilizado em projetos que exigem medição de distância e detecção de objetos sem contato físico. Sua versatilidade permite aplicações em diferentes áreas, desde projetos educacionais até sistemas industriais.

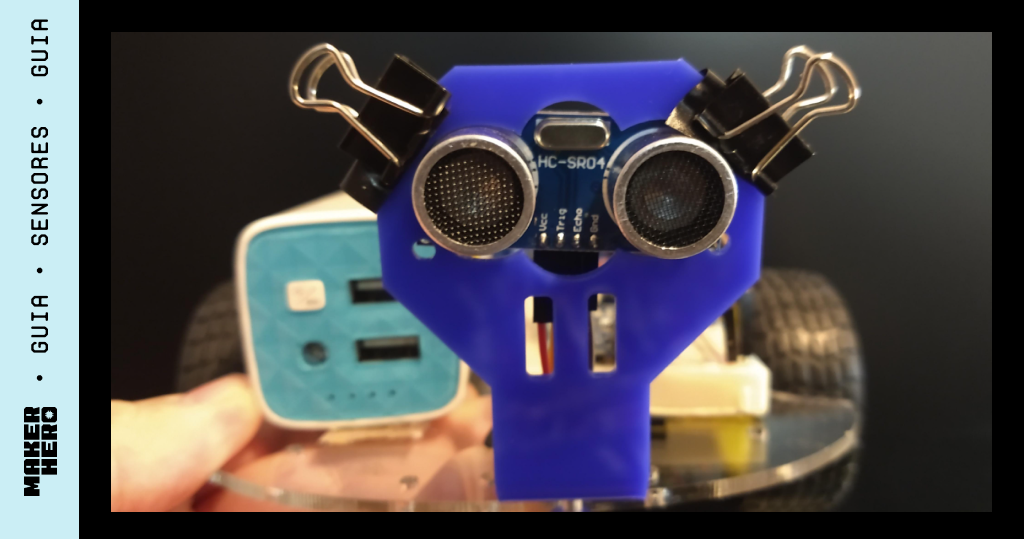

Robótica e desvio de obstáculos

Uma das aplicações mais comuns é na robótica:

Detecção de obstáculos à frente do robô.
Cálculo de distância para desvio automático.
Navegação em ambientes internos.

Esse uso é muito comum em robôs educacionais e autônomos.

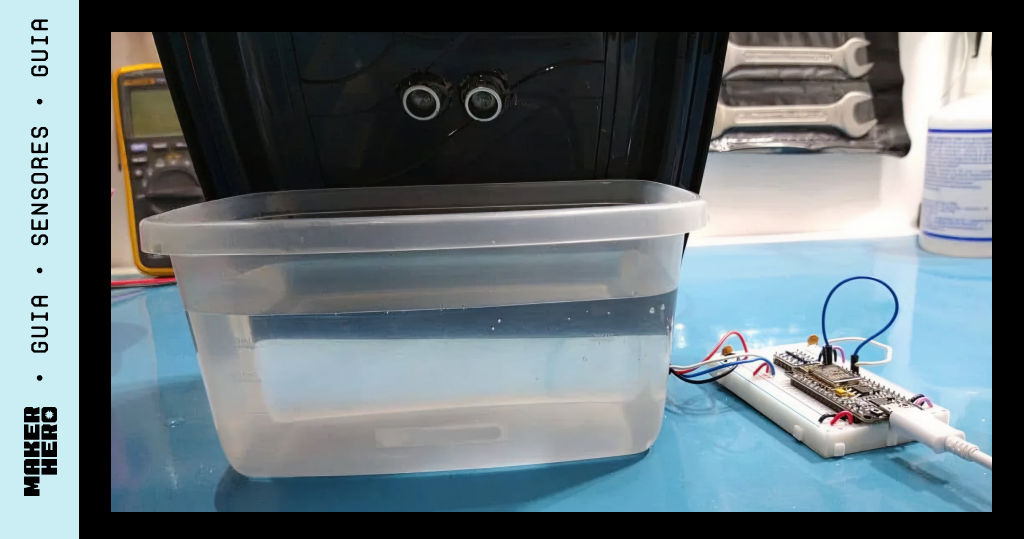

Medição de nível

O sensor ultrassônico pode ser utilizado para medir o nível de líquidos ou sólidos:

Medição do nível de água em caixas e reservatórios.
Controle de enchimento e esvaziamento de tanques.
Monitoramento de silos.

Como a medição é feita sem contato, o sensor não sofre desgaste.

Sistemas de estacionamento e proximidade

O sensor ultrassônico é bastante usado em sistemas de proximidade:

Sensores de estacionamento.
Alerta de aproximação de objetos.
Sistemas de segurança veicular.

Esses sistemas ajudam a evitar colisões e facilitar manobras.

Automação residencial e industrial

Em automação, o sensor pode ser usado para:

Detecção de presença ou aproximação.
Acionamento automático de portas e dispositivos.
Controle de processos industriais.

A medição precisa de distância torna o controle mais eficiente.

Projetos educacionais

Em projetos didáticos, o sensor ultrassônico é ideal para:

Ensino de conceitos de física e eletrônica.
Introdução à programação com Arduino.
Desenvolvimento de projetos interativos.

Essas aplicações mostram como o sensor ultrassônico é um componente versátil e confiável, podendo ser usado em diversas áreas da eletrônica e automação.

Vantagens do uso do sensor ultrassônico

O sensor ultrassônico é amplamente utilizado em projetos eletrônicos por oferecer uma combinação de simplicidade, versatilidade e eficiência. Ele atende desde aplicações educacionais até sistemas mais complexos de automação.

Medição sem contato físico

Uma das principais vantagens é a medição sem contato:

Não há desgaste mecânico.
Ideal para líquidos, sólidos e objetos sensíveis.
Maior durabilidade do sensor.

Isso aumenta a confiabilidade em aplicações contínuas.

Facilidade de integração

O sensor ultrassônico é fácil de integrar a sistemas de controle:

Compatível com Arduino, ESP32 e outros microcontroladores.
Ligação simples, com poucos pinos.
Grande quantidade de exemplos e materiais disponíveis.

Isso facilita o uso mesmo para iniciantes.

Boa precisão para projetos gerais

Para muitas aplicações, o sensor oferece precisão suficiente:

Leituras consistentes em curtas e médias distâncias.
Resposta rápida às variações de posição.
Adequado para protótipos e projetos finais.

É uma ótima opção para medições de distância básicas.

Versatilidade de aplicações

O sensor ultrassônico pode ser usado em diversos contextos:

Robótica.
Automação residencial.
Medição de nível.
Sistemas de segurança e proximidade.

Essa versatilidade torna o sensor um componente muito popular.

Baixo custo

Modelos como o HC-SR04 possuem custo acessível:

Ideal para projetos educacionais.
Ótimo para prototipagem rápida.
Permite escalar projetos sem grandes investimentos.

Essas vantagens fazem do sensor ultrassônico uma escolha prática e eficiente para projetos de medição de distância e detecção de obstáculos.

Resumo e conclusão

Nesta aula, você conheceu o sensor ultrassônico e entendeu como ele é utilizado para medir distância e detectar objetos sem contato físico. Os principais pontos abordados foram:

Tipos de sensor ultrassônico: modelos mais comuns utilizados em projetos eletrônicos, como módulos de medição de distância e proximidade.
Funcionamento: emissão de ondas ultrassônicas, reflexão do sinal e cálculo da distância com base no tempo de retorno.
Testes básicos: verificação de ligações, leitura dos dados e validação das medições em diferentes distâncias.
Aplicações práticas: uso em robótica, medição de nível, sistemas de proximidade, automação e projetos educacionais.
Vantagens: facilidade de integração, baixo custo, boa precisão e medição sem contato físico.

Com esse conhecimento, fica mais simples escolher e utilizar um sensor ultrassônico de forma correta em seus projetos. Na próxima aula, você avançará para outros tipos de sensor de distância e proximidade, explorando novas tecnologias e aplicações práticas na eletrônica.
