Arduino Nano ESP32 | Ideal para Projetos IoT Avançados

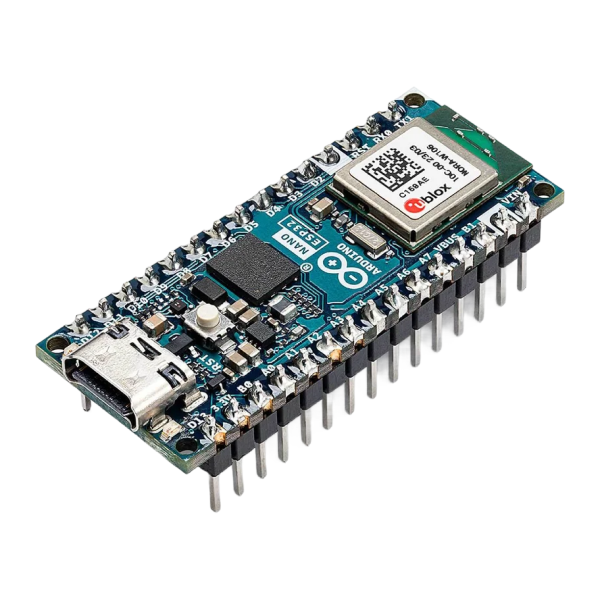

A Arduino Nano ESP32 é uma placa de desenvolvimento compacta e poderosa, ideal para prototipagem eletrônica. Com o mesmo formato da Nano original, a Nano ESP32 combina as dimensões compactas com o microcontrolador ESP32, fornecendo maior potencial e recursos de WiFi e Bluetooth para os seus projetos.

Potência e Versatilidade para seus Projetos

Equipada com o microcontrolador u-blox® NORA-W106 (ESP32-S3), a Nano ESP32 oferece um desempenho aprimorado e uma capacidade maior de programação. Com 16 MB de memória Flash e 521 kB de SRAM, você terá espaço suficiente para desenvolver seus projetos eletrônicos. Além disso, sua parte inferior sem componentes e conectores permite soldagem direta em placas maiores, permitindo integração personalizada. Aproveite ao máximo o potencial da Nano ESP32 em todos os seus projetos eletrônicos.

Compatibilidade com MicroPython

A Nano ESP32 é compatível com a linguagem de programação do Arduino e também suporta MicroPython. Isso permite que você escolha entre a programação tradicional baseada em C++ do Arduino ou a facilidade de uso do MicroPython, tudo com a mesma placa.

Seus Projetos IoT com mais Facilidade

A placa Nano ESP32 é compatível com a Nuvem Arduino IoT, permitindo a criação fácil e rápida de projetos IoT com apenas algumas linhas de código. Com o chip de criptografia embarcado, você pode garantir a segurança dos seus dados.

Funcionalidade HID e Debug Plug and Play

A Nano ESP32 suporta a funcionalidade HID (Human Interface Device), permitindo que você simule dispositivos de interface humana, como mouse e teclado, via USB. Isso abre novas possibilidades de interação com o seu computador.

Além disso, com a versão da Arduino IDE 2.0, você pode realizar o debug plug and play da placa, diagnosticando facilmente o comportamento dos códigos em sua placa.

Especificações do Arduino Nano ESP32

A Arduino Nano ESP32 oferece flexibilidade para integração personalizada, permitindo que você solde diretamente em placas maiores. Confira as especificações técnicas da placa:

• Microcontrolador: u-blox® NORA-W106 (ESP32-S3)
• Velocidade do Clock: até 240 MHz
• Pinos I/O Digitais: 20 (5 podem ser usadas como PWM)
• Portas Analógicas: 8
• Tensão de Operação: 3.3 V
• Tensão de Alimentação: 7-21 V
• Corrente Máxima de saída Pinos I/O: 40 mA
• Corrente Máxima de entrada Pinos I/O: 28 mA
• Memória Flash: 48 KB
• SRAM: 6 KB
• EEPROM: 256 B
• Dimensões: 43,2 mm x 18 mm

Documentação do Arduino Nano ESP32

• Datasheet da Nano ESP32
• Datasheet do NORA-W106
• Download da Arduino IDE

Acompanha

• 01 – Arduino Nano ESP32

Programando a Placa Nano ESP32

As placas Arduino, incluindo a Arduino Nano ESP32, utilizam uma linguagem de programação própria baseada em C/C++. Para programar a placa, você precisará da Arduino IDE (Integrated Development Environment) para escrever, compilar e enviar o código.

Faça o download gratuito da IDE no site oficial da Arduino. Mesmo sem conhecimento avançado em programação ou linguagem C, você pode programar a sua placa sem dificuldades.

Se você é iniciante na programação Arduino, confira conteúdos exclusivos sobre os primeiros passos com Arduino e descubra como se tornar um maker da eletrônica. Além disso, no Blog da MakerHero, você encontrará diversos projetos para começar a colocar a mão na massa.

Pinout do Arduino Nano ESP32

A Arduino Nano ESP32 possui 20 pinos digitais, dos quais 6 podem ser usados como saídas PWM e 6 como entradas analógicas. Além disso, ela possui um cristal oscilador de 16 MHz, uma conexão USB, um conector de alimentação, um conector ICSP e um botão de reset. Essa placa oferece diversas opções de criação e expansão. Para mais detalhes, consulte o datasheet da Arduino Nano ESP32.

Alimentação da Nano ESP32

Após programada, a Arduino Nano ESP32 pode ser alimentada apenas com uma fonte de energia, sem a necessidade de um computador. Você pode optar pela conexão USB com o computador ou por uma fonte externa de 9 V DC chaveada. No caso de uso de baterias, os cabos podem ser conectados aos pinos GND (terra) e VIN. Para garantir a estabilidade, durabilidade e segurança da placa, é recomendado utilizar uma fonte de alimentação na faixa de 6 a 24 V. Os pinos de alimentação disponíveis são os seguintes:

• VIN: para fonte de alimentação externa alternativa ao conector USB
• VRTC: para alimentar o RTC interno mesmo com a fonte desligada
• OFF: pino para desligar externamente o microcontrolador
• 5V: fonte de alimentação regulada gerada pelo regulador embutido (através do pino VIN), conexão USB ou outra fonte regulada de 5 V
• 3V3: fonte de 3,3 V gerada pelo regulador embutido, suportando no máximo 50 mA
• GND: pinos de terra.

Entradas e Saídas da Nano ESP32

Cada um dos 20 pinos digitais do Nano apresenta uma versatilidade incrível, podendo desempenhar tanto a função de entrada quanto a de saída, por meio das poderosas funções pinMode(), digitalWrite() e digitalRead(). Operando em uma tensão padrão de 3.3 V, esses pinos têm a capacidade de fornecer ou receber até 40 mA de corrente. Além disso, eles possuem resistores de pull-up internos, com valores de resistência variando entre 20 e 50 kΩ. É importante destacar que determinados pinos possuem atribuições especializadas:

• Serial: D0 (RX) e D1 (TX). Usado para receber (RX) e transmitir (TX) dados seriais TTL. Esses pinos são conectados aos pinos correspondentes do chip FTDI USB-to-TTL Serial.
• Interruptores Externos: Na Every, todos os pinos podem ser configurados para acionar uma interrupção em um valor baixo, uma borda ascendente ou descendente ou uma mudança no valor. Consulte a função attachInterrupt() para obter detalhes.
• PWM: D3, D5, D6, D9 e D10. Forneça saída PWM de 8 bits com a função analogWrite().
• SPI: D11 (COPI/MOSI), D12 (CIPO/MISO), D13 (SCK) e qualquer outro para CS/SS.  Estes pinos dão suporte à comunicação SPI utilizando a biblioteca SPI.
• LED: D13. Há um LED integrado ao pino digital 13. Quando este pino está no valor HIGH este LED está aceso, quando o pino está em LOW o LED está apagado.

A Nano possui 8 entradas analógicas, cada uma com 10 bits de resolução (ou seja, 1024 valores diferentes). Por padrão, eles medem de 0 a 3.3 V, embora seja possível alterar o limite superior usando a função analogReference(). Os pinos analógicos 6 e 7 não podem ser usados ​​como pinos digitais. Além disso, alguns pinos têm funcionalidade especializada:

• I2C: A4 (SDA) e A5 (SCL). Suporte a comunicação I2C (TWI) usando a biblioteca Wire.

Existem alguns outros pinos na placa:

• AREF. Tensão de referência para as entradas analógicas. Usado com analogReference().
• Reset. Coloque esta linha em LOW para reiniciar o microcontrolador. Normalmente usado para adicionar um botão de reset aos shields que bloqueiam o da placa.
