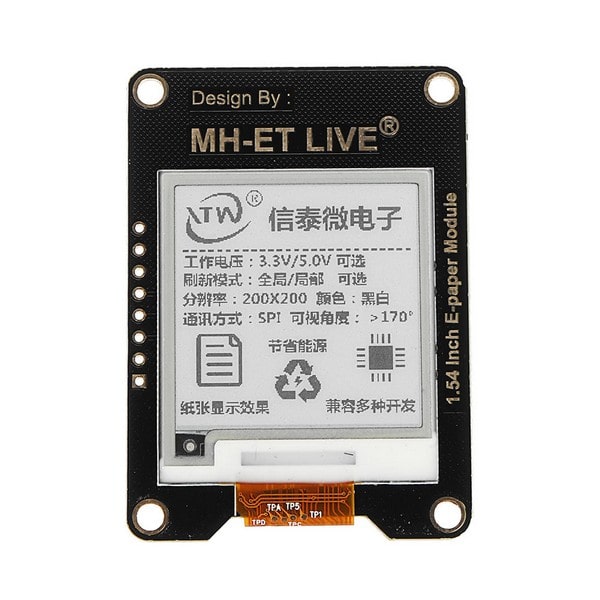

Display e-Paper 1.54″ 200×200

O Módulo Display e-Paper 1.54″ é um prático display com tecnologia ePaper, a mesma usada em leitores digitais de ebook, que evita reflexos e mantém uma sensação de que estamos lendo uma folha de papel.

A tecnologia ePaper se caracteriza por um baixo consumo de energia, já que o mesmo utiliza energia somente quando é necessário atualizar as informações do display. Isso significa que você pode até mesmo mostrar as informações no display e desligar o módulo, que mesmo assim as informações na tela permanecerão ativas por um longo período.

Este módulo conta com uma comunicação SPI, bastando apenas fazer a ligação dos pinos em seu microcontrolador favorito, como a família de placas Arduino e o versátil STM32!

Utilidades:
– Manual
– Programa exemplo

Especificações:
– Tensão de operação: 3,3V / 5V
– Interface de comunicação: SPI
– Resolução: 200 x 200
– Cor do display: Preto e branco
– Níveis de cinza: 2
– Tempo de atualização parcial: 0,3 s
– Tempo de atualização completa: 2 s
– Potência de atualização: 26,4mW (típico)
– Potência em standby: < 0,017mW
– Ângulo de visão: > 170°
– Dimensão do display: 27,6 x 27,6 mm
– Dimensões gerais: 55 x 39,4 mm

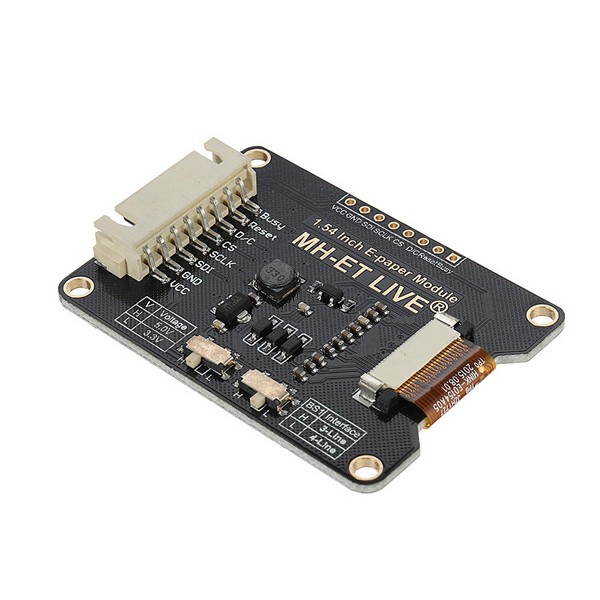

Pinagem:
VCC  ===> Alimentação (3.3 à 5V)
GND ===> Terra (pino GND do microcontrolador)
SDI  ===> Pino MOSI do SPI
SCLK  ===> Pino SCK do SPI
CS  ====> Pino Chip Selection (CS) do SPI
DC    ===> Pino de comando de dados (Data Command = CS)
RST  ===> Pino de Reset externo
BUSY ==> Pino de status ocupado

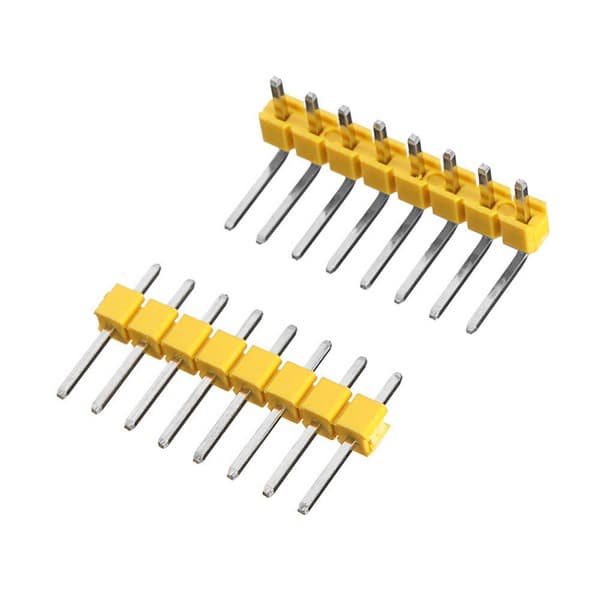

Acompanha:
01 – Módulo Display e-Paper 2.9″ 296×128
