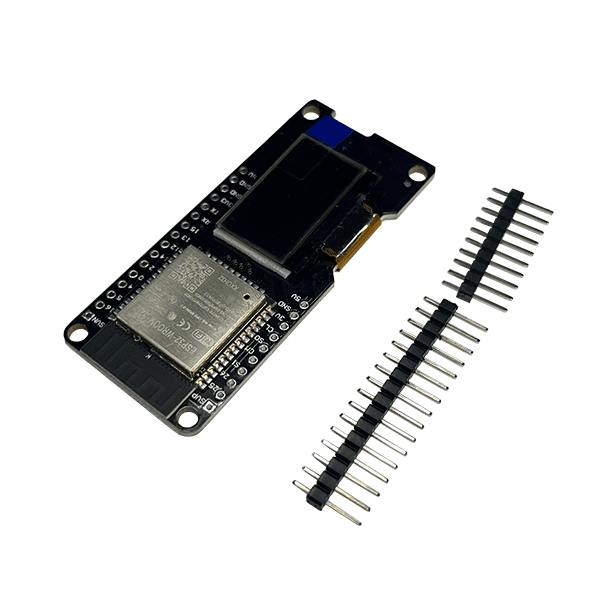

Módulo WiFi ESP32 Bluetooth com Display Oled

REF: 6WL67

O Módulo WiFi ESP32 Bluetooth com Display Oled embutido facilita a construção e montagem de projetos compactos, já que você precisa apenas realizar a programação do módulo: todas as conexões com o display estão prontas na própria placa. Utilize o módulo wifi ESP32 com display Oled em projetos onde seja necessário um acompanhamento visual de sensores, módulos e outras informações importantes para o operador.

Principais características:

  • Microcontrolador Dual-Core até 240 MHz
  • WiFi e Bluetooth 4.2
  • Display Oled embarcado
  • Baixo consumo de energia

Comprando com a MakerHero você tem garantia e suporte técnico especializado.



    Disponibilidade:

    Em estoque

    R$139,90 2X DE R$69,95 sem juros R$132,90 no PIX

    Em estoque

    FRETE E PRAZO

    Módulo WiFi ESP32 Bluetooth com Display Oled | Performance, baixo consumo e flexibilidade em um único módulo

    Com uma evolução do conhecido ESP8266, o ESP32 com Display Oled traz mais performance, conectividade bluetooth, mais canais analógicos-digitais e uma gama maior de projetos e aplicações possíveis que seu antecessor. Este módulo de desenvolvimento conta com 26 pinos ao todo.

    Com um processador de dois núcleos, apresenta mais flexibilidade nas aplicações, podendo rodar tarefas em paralelo para menores tempos de latência e auxiliando sistemas de tempo real com conectividade Wi-Fi ou Bluetooth, permitindo que as atividades de conectividade sejam feitas simultaneamente ao código.

    O módulo também é projetado para aplicações de baixo consumo de energia, já que possui modos de operação que permitem estender a duração de uma aplicação alimentada por baterias, sem perder a capacidade de processamento.

    Microcontrolador de dois núcleos

    O ESP32 com Display Oled é equipado com um microcontrolador de 32 bits que operam a uma velocidade de até 240 MHz. Isso proporciona uma capacidade de processamento considerável, permitindo que o módulo execute tarefas simultaneamente sem comprometer o desempenho. Faça a comunicação Wi-Fi enquanto monitora aplicações em tempo real.

    Além disso, possui um co-processador de baixa potência que pode funcionar independentemente, economizando energia quando tarefas menos intensivas estão sendo executadas. Monitore periféricos com baixo gasto de energia e acione o processador principal apenas quando necessário.

    Como ativar o Bluetooth do ESP32?

    O Módulo WiFi ESP32 Bluetooth com Display Oled pode ser usado com o bluetooth convencional através da biblioteca Bluetooth Serial, inserida com a instalação do ESP32 na IDE Arduino ou pelo Bluetooth BLE através das bibliotecas específicas de BLE (BLEDevice BLEUtils) e pelas demais correspondentes às outras funcionalidades. A biblioteca BLE também vem com a instalação do ESP32 na IDE Arduino.

    Você também pode conectar sua smartband ao módulo ESP32 através do bluetooth ou desenvolver um Beacon BLE com ESP32.

    Como conectar o ESP32 no Wifi?

    Contando com conexão WiFi com taxa de transferência de até 150 Mbps, possibilidade de trabalhar como cliente ou como ponto de acesso, inclusive de forma simultânea e Bluetooth 4.2, o ESP32 com display Oled permite muitas possibilidades de conexão sem fio entre dispositivos, seja ponto a ponto ou em redes mais complexas. Para a conexão WiFi, é possível utilizar a biblioteca Wi-Fi e suas derivadas, que também vem com a instalação do ESP32 na IDE Arduino.

    O módulo também suporta atualização remota de firmware. Graças a essas possibilidades, é uma excelente opção para projetos IoT, desde os mais simples aos mais complexos, e com as mais diversas conectividades. No blog da MakerHero você encontra diversos conteúdos relacionados a projetos de Wireless e IoT. Neste artigo, ensinamos a controlar seu ESP32 usando Telegram. Confira!

    Display Oled embarcado

    Com um display Oled 0,96” com resolução 128×64 pixels, você pode criar interfaces homem máquina simples com esse dispositivo, não necessitando de conexões externas e mais módulos. Faça sistemas de monitoramento, estações meteorológicas e outros tipos de aplicações com a facilidade de visualização do display embarcado, mostrando os dados mais relevantes de forma rápida e prática.

    Baixo consumo de energia

    Pensado em IoT e aplicações à bateria, o Módulo Wi-fi ESP32 Bluetooh com Display Oled conta com modos de hibernação para reduzir o consumo de energia sem precisar fazer o desligamento total do módulo. Escolha o que precisa permanecer ligado e desligue o que não é essencial.

    O co-processador de baixo consumo consegue ler periféricos e realizar a chamada de religamento do processador principal quando necessário, aumentando significativamente a autonomia em dispositivos alimentados a bateria.

    Aplicações do ESP32 com display Oled

    Devido à sua capacidade de processamento, conexões Wi-Fi e Bluetooth 4.2, o ESP32 com display Oled serve muito bem para diversas aplicações, como dispositivos IoT, monitoramento remoto, automação residencial, aplicações industriais e até mesmo agrícolas.

    O Módulo Wifi ESP32 com Display Oled é ótimo para projetos como estações meteorológicas, monitoramento remoto, controle e atividades onde seja necessário um acompanhamento visual de sensores, módulos e outras informações importantes para o operador.

    Especificações do ESP32 com display Oled

    • Microcontrolador: ESP32
    • Velocidade do Clock: 240MHz
    • Conectividade: WiFi 802.11 b/g/n 2.4 GHz com suporte a Wi-Fi Direct (P2P), P2P Discovery, P2P Group Owner mode e P2P Power Management e Bluetooth BLE 4.2
    • Display Oled embutido com resolução de 128×64
    • Pinos I/O Digitais: 13
    • Portas Analógicas: 10
    • Número total de pinos: 26
    • DAC: 2
    • Tensão de Operação: 3,3 VDC
    • Tensão de Alimentação: 6 ~ 12 VDC
    • Corrente Máxima Pinos I/O: 20 mA
    • Memória Flash: 4 MB
    • SRAM: 520 Kbytes
    • ROM: 448 KBytes
    • Dimensões: 64 x 27,5 x 5,5mm

    Documentação do ESP32 com display Oled

    Acompanha

    • 01 – ESP32 com display Oled

    Programando seu ESP32 com display Oled

    O ESP32 com display Oled é muito versátil quanto à sua programação, podendo ser programado diretamente pela IDE Arduino em C/C++, suporta MicroPython e CircuitPython, LUA e outras linguagens de programação de alto nível. A Arduino IDE pode ser baixada gratuitamente no site oficial da Arduino. Não é necessário ter um conhecimento avançado em programação ou linguagem C para começar a programar a placa.

    IDEs como o Thonny podem ser usadas para programar o módulo com o MicroPyhton e CircuitPython

    Pinout do ESP32 com display Oled

    Alimentação do ESP32 com display Oled

    Após a programação, o ESP32 com display Oled pode ser alimentado por uma fonte de energia externa, dispensando a necessidade de um computador. Você pode optar por conectar a placa via USB ao computador ou utilizar uma fonte de alimentação externa DC chaveada de 9 V no pino Vin. No caso de baterias, os cabos podem ser conectados aos pinos GND (terra) e VIN. Para garantir estabilidade, durabilidade e segurança da placa, é recomendado utilizar uma faixa de alimentação de 7 a 12 V. Os pinos de alimentação disponíveis são:

    • VIN: para fonte de alimentação externa, alternativa ao conector USB.
    • 3V3: fonte de 3,3 V gerada pelo regulador embutido.
    • GND: pinos de terra.

    Entradas e Saídas do ESP32 com display Oled

    • Serial: RX e TX. Usado para receber (RX) e transmitir (TX) dados seriais TTL. Esses pinos são conectados aos pinos correspondentes do chip conversor USB-Serial.
    • Interruptores Externos: No ESP32 todos os pinos digitais podem ser configurados para acionar uma interrupção em um valor alto, valor baixo, uma borda ascendente ou descendente, ou uma mudança no valor. Consulte a função attachInterrupt() para obter detalhes.
    • PWM: 16 canais ao todo, podendo usar qualquer um dos pinos digitais. Forneça saída PWM de até 16 bits com a função analogWrite().
    • SPI: GPIO 13 (COPI), GPIO 12 (CIPO), GPIO 14 (SCK) GPIO 15 (CS). Estes pinos dão suporte à comunicação SPI utilizando a biblioteca SPI.

    Módulo WiFi ESP32 Bluetooth com Display Oled | Maior capacidade e flexibilidade nos seus projetos IoT

    O ESP32 com display Oled traz mais performance, conectividade, baixo consumo de energia e flexibilidade nas aplicações. No vídeo a seguir, você confere tudo sobre os módulos ESP. Assista!
