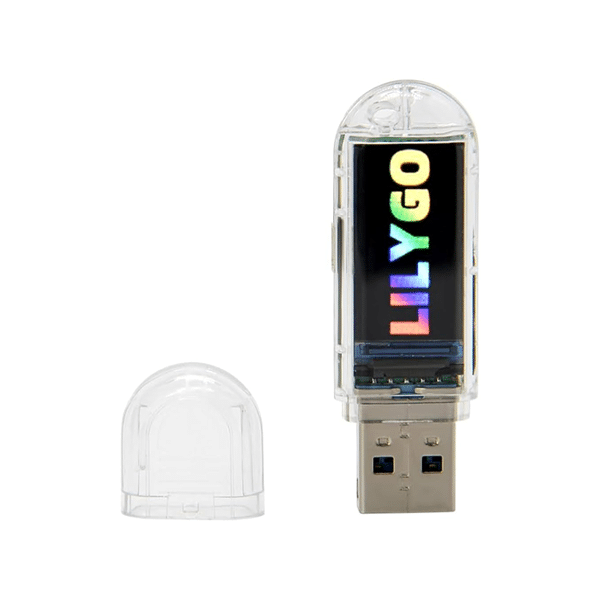

Placa Lilygo T-Dongle S3 com LCD

Placa Lilygo T-Dongle S3 com LCD | Display LCD, leitor de cartão e conectividade do tamanho de um pendrive

Contando com o ESP32, uma evolução do conhecido ESP8266, a Placa Lilygo T-Dongle S3 com LCD traz mais performance, conectividade bluetooth e uma gama maior de projetos e aplicações possíveis que seu antecessor. Tudo isso em um tamanho muito compacto. A placa conta apenas com um conector do tipo STEMMA QT/Qwiic JST-SH 1.0 4 pinos como IOs disponíveis.

Com um processador de dois núcleos, apresenta mais flexibilidade nas aplicações, podendo rodar tarefas em paralelo para menores tempos de latência e auxiliando sistemas de tempo real com conectividade Wi-Fi ou Bluetooth, permitindo que as atividades de conectividade sejam feitas simultaneamente ao código. Confira todos os modelos de ESP32 vendidos na MakerHero!

O módulo também é ótimo para aplicações de baixo consumo de energia, já que possui modos de operação que permitem estender a duração de uma aplicação alimentada por baterias, sem perder a capacidade de processamento.

Microcontrolador de dois núcleos

A Placa Lilygo T-Dongle S3 com LCD é equipada com núcleos de 32 bits que operam a uma velocidade de até 240 MHz. Isso proporciona uma capacidade de processamento considerável e desse modo o módulo pode executar tarefas simultaneamente sem comprometer o desempenho. Faça a comunicação Wi-Fi enquanto monitora aplicações em tempo real.

Além disso, possui um co-processador de baixa potência que pode funcionar independentemente, economizando energia quando tarefas menos intensivas estão sendo executadas. Dessa maneira você monitora periféricos com baixo gasto de energia e aciona o processador principal apenas quando necessário.

Como ativar o Bluetooth do ESP32?

O ESP32 pode ser usado com o bluetooth convencional através da biblioteca Bluetooth Serial, inserida com a instalação do ESP32 na IDE Arduino ou pelo Bluetooth BLE através das bibliotecas específicas de BLE (BLEDevice BLEUtils) e pelas demais correspondentes às outras funcionalidades. A biblioteca BLE também vem com a instalação do ESP32 na IDE Arduino. Por exemplo, você pode conectar sua smartband ao módulo ESP32 através do bluetooth ou desenvolver um Beacon BLE com ESP32.

Como conectar o ESP32 no Wi-fi?

Contando com conexão Wi-Fi com taxa de transferência de até 150 Mbps, possibilidade de trabalhar como cliente ou como ponto de acesso, inclusive de forma simultânea e Bluetooth BLE 5, a Placa Lilygo T-Dongle S3 com LCD permite muitas possibilidades de conexão sem fio entre dispositivos, seja ponto a ponto ou em redes mais complexas. Para a conexão WiFi, é possível utilizar a biblioteca Wi-Fi e suas derivadas, que também vem com a instalação do ESP32 na IDE Arduino.

O módulo também suporta atualização remota de firmware. Assim sendo, é uma excelente opção para projetos IoT, desde os mais simples aos mais complexos, e com as mais diversas conectividades. No blog da MakerHero você encontra diversos conteúdos relacionados a projetos de Wireless e IoT. Neste artigo, ensinamos a controlar seu ESP32 usando Telegram. Confira!

Baixo consumo de energia

Com o propósito de uso em IoT e aplicações à bateria, a Placa Lilygo T-Dongle S3 com LCD conta com modos de hibernação para reduzir o consumo de energia sem precisar fazer o desligamento total do módulo. Portanto escolha o que precisa permanecer ligado e desligue o que não é essencial.

Além disso, o co-processador de baixo consumo consegue ler periféricos e realizar a chamada de religamento do processador principal quando necessário, aumentando significativamente a autonomia em dispositivos alimentados a bateria.

Entrada de cartão MicroSD

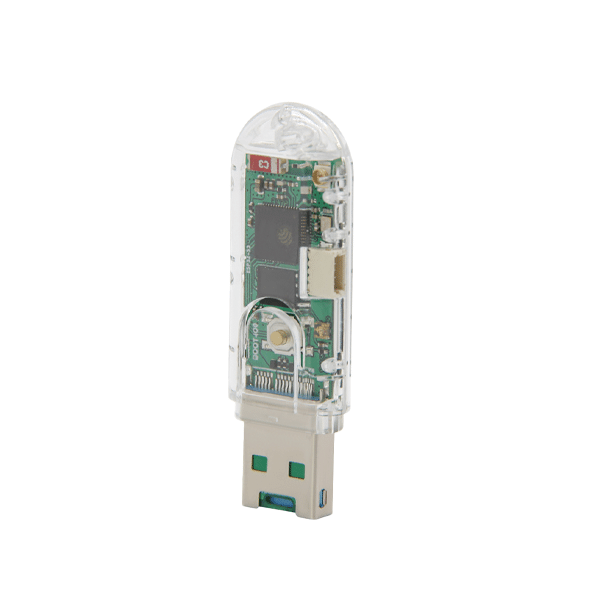

Esta placa conta com um leitor de cartão “oculto”. Ele fica acoplado ao conector USB, o que torna a placa muito compacta para as funcionalidades. A placa acompanha um cartão sem funcionalidade apenas para proteção do conector.

Aplicações da Placa Lilygo T-Dongle S3 com LCD

Devido à sua capacidade de processamento, conexões Wi-Fi e Bluetooth BLE 5, a Placa Lilygo T-Dongle S3 com LCD serve muito bem para diversas aplicações, não só como dispositivos IoT, como também monitoramento remoto, automação residencial, aplicações industriais e até mesmo agrícolas.

Ainda mais, sejam aplicações com processamento de dados mais intensos, com um servidor Web embarcado no módulo ou para aplicações que demandem baixo consumo de energia com modos de hibernação, o ESP32 tem a versatilidade necessária para atender os mais diversos projetos.

Especificações da Placa Lilygo T-Dongle S3 com LCD

• Microcontrolador: ESP32
• CPU: Xtensa® Dual-Core 32-bit LX7 / ESP32-S3-WROOM-1-N16R8
• Velocidade do Clock: 240MHz
• Conectividade: WiFi 802.11 b/g/n 2.4 GHz com suporte a Wi-Fi Direct (P2P), P2P Discovery, P2P Group Owner mode e P2P Power Management e Bluetooth BLE 5
• Pinos I/O Digitais: 2
• Display LCD Colorido 0,96″
• Controlador do display: ST7735
• Tensão de Operação: 3,3 VDC
• Tensão de Alimentação: 5 VDC
• Corrente Máxima Pinos I/O: 20 mA
• Memória Flash: 16 MB
• PSRAM: 8 MB
• SRAM: 512 Kbytes
• ROM: 384 KBytes
• Dimensões: 58,81 x 17,94 x 8,62 mm (com a tampa da USB)

Documentação da Placa Lilygo T-Dongle S3 com LCD

• GitHub da Placa Lilygo T-Dongle S3 com LCD
• Download da Arduino IDE
• Download da Thonny IDE

Acompanha

• 01 – Placa Lilygo T-Dongle S3 com LCD

Programando sua Placa Lilygo T-Dongle S3 com LCD

A Placa Lilygo T-Dongle S3 com LCD é muito versátil quanto à sua programação, podendo ser programado diretamente pela IDE Arduino em C/C++, suporta MicroPython e CircuitPython e LUA, bem como outras linguagens de programação de alto nível.A Arduino IDE pode ser baixada gratuitamente no site oficial da Arduino. Não é necessário ter um conhecimento avançado em programação ou linguagem C para começar a programar a placa.

IDEs como o Thonny podem ser usadas para programar o módulo com o MicroPyhton e CircuitPython

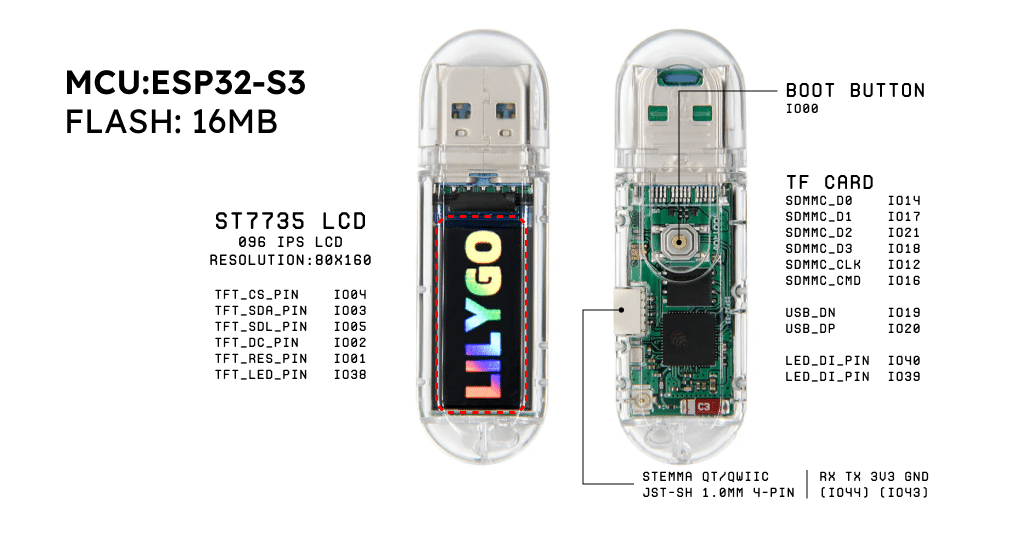

Pinout da Placa Lilygo T-Dongle S3 com LCD

Alimentação da Placa Lilygo T-Dongle S3 com LCD

Mesmo após a programação, essa placa foi feita para ser alimentada conectada a uma porta USB.

Entradas e Saídas da Placa Lilygo T-Dongle S3 com LCD

• UART: 1
• Slot para cartão MicroSD (TF): 1
• Porta USB-A Macho: Porta de comunicação, programação e alimentação
• Interruptores Externos: Todos os pinos de entrada possuem a função de interrupção. Consulte a função attachInterrupt() para obter detalhes.

Confira também outras placas ESP32 para seus projetos, além disso, confira toda a nossa linha de Wireless & IOT.
