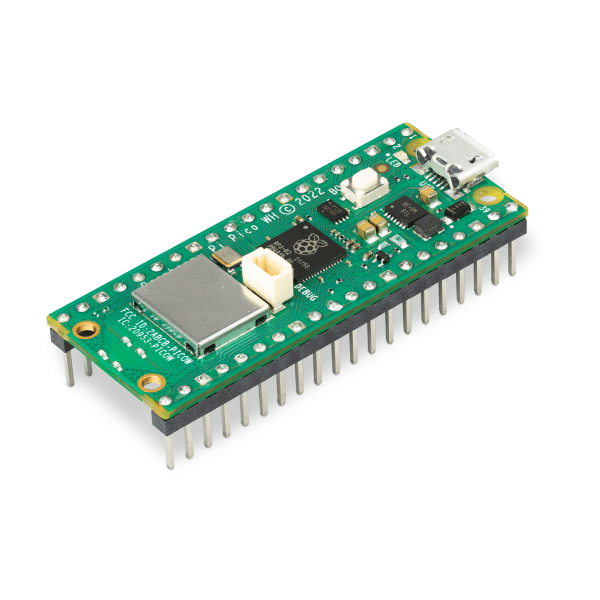

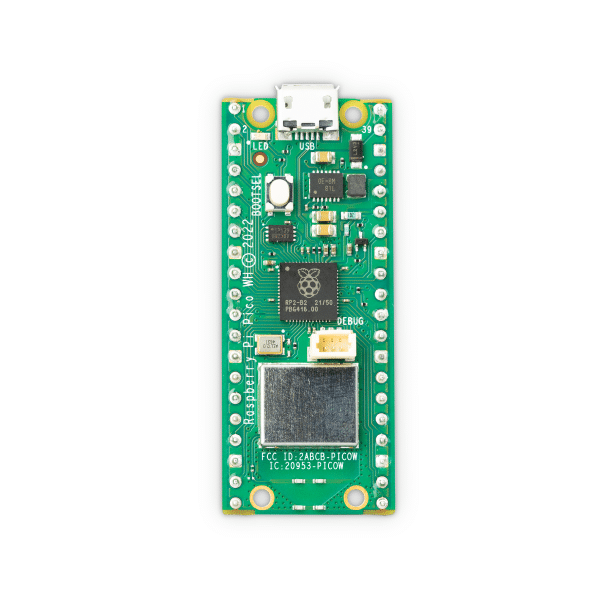

Raspberry Pi Pico WH

A Raspberry Pi Pico WH é a versão aprimorada da Pico W, trazendo toda a praticidade do modelo com Wi-Fi e Bluetooth integrados — agora com pinos (headers) soldados de fábrica, permitindo que você utilize a placa imediatamente em protoboards, shields, módulos e circuitos sem precisar realizar nenhuma solda.

Assim como a Pico W, a versão WH é equipada com o poderoso microcontrolador RP2040, desenvolvido pela própria Raspberry Pi. Ele possui dois núcleos ARM Cortex-M0+, clock de até 133MHz, 256KB de RAM e 2MB de memória Flash, oferecendo desempenho excelente para aplicações embarcadas, automação, robótica e sistemas IoT.

Para conectividade sem fio, a Pico WH utiliza o chip Infineon CYW43439, responsável por fornecer Wi-Fi 2,4GHz (802.11n) e Bluetooth 5.2, garantindo que seus projetos possam comunicar-se com servidores, dashboards, dispositivos móveis ou redes locais com facilidade. Além disso, a placa conta com sensor de temperatura interno, RTC de alta precisão, 26 GPIO multifuncionais e os famosos blocos PIO (Programmable I/O), que permitem criar interfaces personalizadas em hardware.

Uma grande vantagem desta versão é que ela já vem com barra de pinos pré-soldada, poupando tempo e garantindo maior confiabilidade nas conexões — ideal para quem deseja começar a usar a placa imediatamente ou precisa de prototipagem rápida.

Assim como outros produtos wireless da Raspberry Pi, a Pico WH possui certificação ANATEL, permitindo o uso comercial no Brasil em produtos finais, garantindo conformidade e segurança para projetos que serão vendidos ou homologados.

Compacta, poderosa e com conectividade integrada, a Raspberry Pi Pico WH é uma excelente escolha para desenvolvedores que buscam uma solução completa e pronta para uso para projetos IoT modernos.

Especificações da Raspberry Pi Pico WH

• Microcontrolador RP2040 ARM Cortex-M0+ Dual Core
• Chip Infineon CYW43439 (Wi-Fi 2,4GHz 802.11n + Bluetooth 5.2)
• Clock: até 133MHz
• RAM: 256KB
• Flash: 2MB
• Programação em Python (MicroPython) ou C/C++
• Periféricos: 2×SPI, 2×I2C, 2×UART, 3×ADC (12 bits), 16×PWM
• Headers soldados de fábrica (40 pinos)
• 26 GPIO multifuncionais
• Modos de baixo consumo
• RTC integrado de alta precisão
• Sensor de temperatura on-board
• 8 pinos PIO (máquinas de estado programáveis)
• Certificação ANATEL: 13408-22-10629
• Dimensões: 21 × 51,3mm

Documentação da Raspberry Pi Pico WH

• Datasheet da Pico WH
• Datasheet RP2040
• Guia de desenvolvimento em C/C++
• Guia de desenvolvimento em MicroPython
• Exemplo de conexão à internet

Acompanha

01 – Raspberry Pi Pico WH (com headers soldados)

Programando a Raspberry Pi Pico WH

Programar a Raspberry Pi Pico WH é simples, intuitivo e ideal tanto para iniciantes quanto para desenvolvedores experientes. A placa oferece suporte para Python e C/C++, e o processo de gravação é extremamente prático: basta conectar a Pico WH ao computador via USB e arrastar o arquivo do programa para a unidade que aparece como dispositivo de armazenamento.

Para usar Python, é necessário instalar o MicroPython na placa. Você pode seguir o guia passo a passo no artigo “Nova placa Raspberry Pi Pico” para garantir uma instalação correta. Depois disso, é só utilizar a IDE Thonny Python e o interpretador específico para a Pico e começar a escrever e carregar seus scripts com facilidade.

Se você preferir programar em C/C++, também é possível gerar um arquivo UF2 contendo seu código e enviá-lo diretamente para a placa. Essa abordagem oferece mais controle sobre o hardware e é excelente para projetos avançados que exigem melhor desempenho.

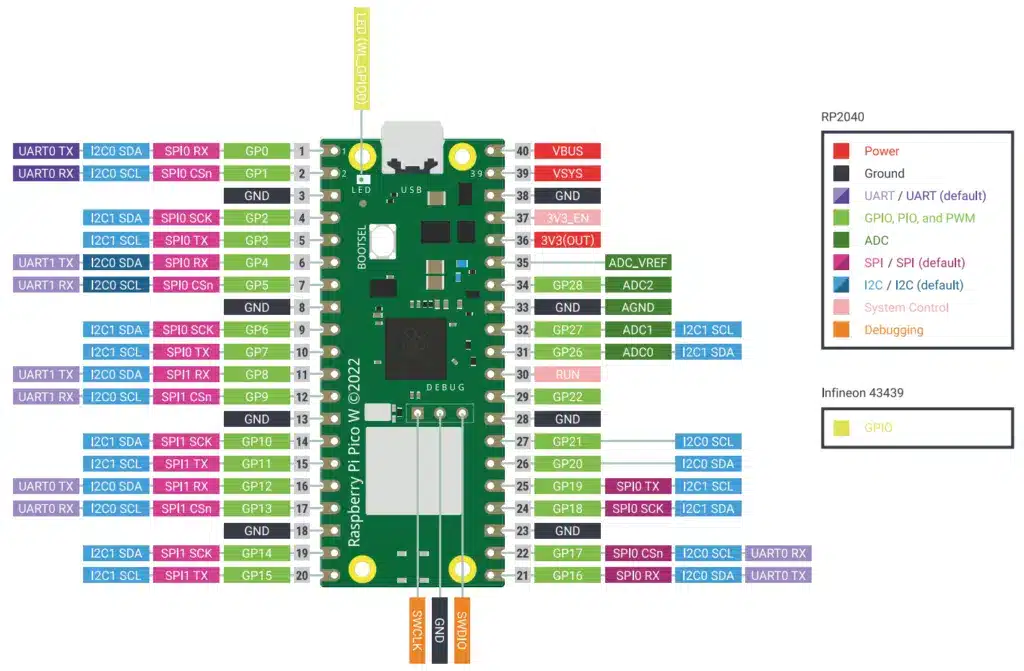

Pinout da Raspberry Pi Pico WH

A Raspberry Pi Pico WH conta com uma GPIO de 40 pinos, sendo 26 deles multifuncionais. Esses pinos permitem comunicação SPI, I2C e UART, além de 3 entradas ADC de 12 bits e 16 canais PWM controláveis. O nível lógico de operação é de 3,3V.

A principal vantagem da versão WH é que ela já vem com os headers soldados de fábrica, facilitando a conexão direta em protoboards, módulos e placas de expansão, sem a necessidade de soldagem manual.

Alimentação da Pico WH

A Pico WH pode ser alimentada tanto pela porta USB quanto por uma fonte externa conectada aos pinos apropriados. Ela opera em uma faixa de tensão de 1,8 V a 5,5 V, oferecendo grande flexibilidade e compatibilidade com diversos sistemas eletrônicos.

Entradas e Saídas da Pico WH

Além das GPIOs digitais e analógicas, a Pico WH oferece múltiplos recursos embarcados, como comunicações seriais, ADCs, PWM e as inovadoras PIOs (máquinas de estado programáveis). Isso possibilita a criação de projetos simples ou altamente complexos, desde acionamento de LEDs até protocolos personalizados de comunicação.

Dimensões da Raspberry Pi Pico WH

Com dimensões de 51mm × 21mm, a Pico WH mantém o tamanho compacto característico da linha Pico. Isso a torna ideal para projetos embarcados, protótipos portáteis e dispositivos IoT de pequeno porte — agora com o benefício extra dos headers pré-instalados.
