Sensor de Movimento Presença PIR

Sensor PIR | Detecção de movimento e presença

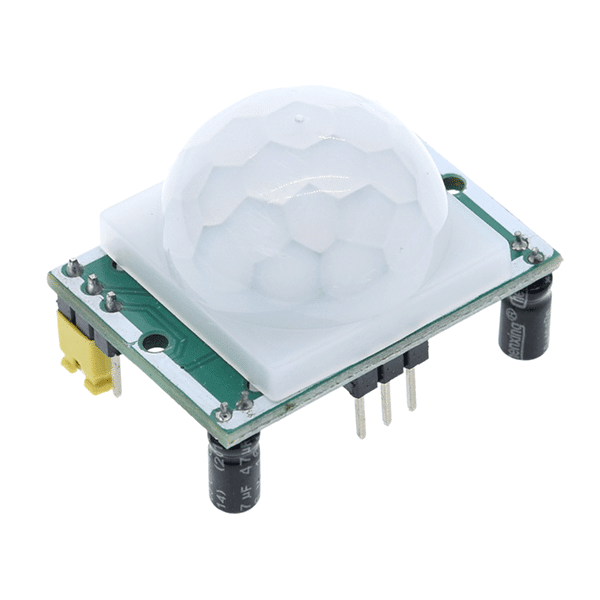

O Sensor de Movimento PIR DYP-ME003 consegue detectar o movimento de objetos que estejam em uma área de até 7 metros! Caso algo ou alguém se movimentar nesta área o pino de alarme é ativado.

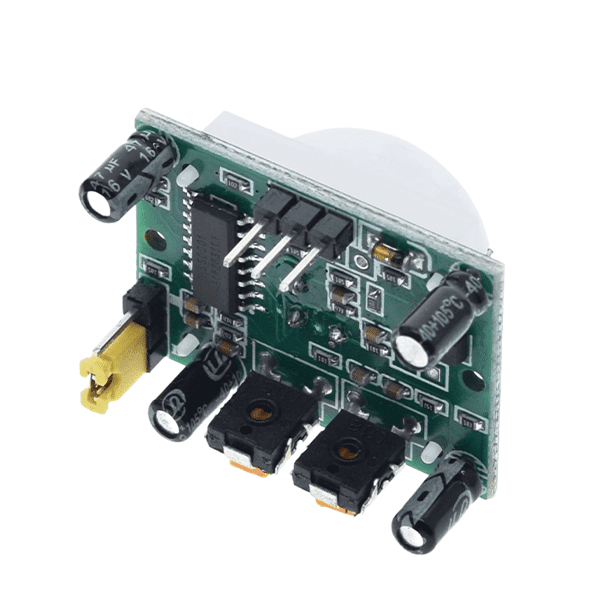

É possível ajustar a duração do tempo de espera para estabilização do PIR através do potenciômetro amarelo em baixo do sensor bem como sua sensibilidade. A estabilização pode variar entre 5-200 seg. Confira todo o catálogo de sensores na categoria de Sensores de movimento e proximidade.

Distância detectável ajustável

O sensor PIR oferece uma distância ajustável de detecção, permitindo que os usuários configurem a sensibilidade conforme necessário. Com uma faixa de detecção de 3 a 7 metros, é possível adaptar o sensor a diferentes ambientes e requisitos de aplicação.

Tempo de delay ajustável

O tempo de delay ajustável é uma característica importante que permite controlar a duração da ativação após a detecção de movimento. Com opções de ajuste entre 5 e 200 segundos, os usuários podem personalizar o tempo de resposta do sensor de acordo com suas necessidades específicas.

Ampla faixa de tensão de operação

Com uma faixa de tensão de 4,5 a 20V, o sensor oferece versatilidade e compatibilidade com uma variedade de fontes de alimentação, tornando-o adequado para uma ampla gama de aplicações.

Opção de Trigger Repetível ou Não Repetível

O sensor PIR oferece flexibilidade com a opção de trigger repetível ou não repetível. Isso permite aos usuários adaptar o sensor às necessidades específicas do projeto, escolhendo entre acionamentos únicos ou múltiplos após a detecção de movimento.

Como funciona o Sensor de Movimento Presença PIR?

O Sensor PIR funciona detectando variações no calor emitido por objetos em seu campo de visão. Ele contém uma lente especial que segmenta o campo de visão em várias zonas. Quando um objeto se move dentro dessas zonas, ele altera a quantidade de radiação infravermelha detectada por cada segmento.

Essas mudanças são rapidamente analisadas por um circuito integrado dentro do sensor, que então gera um sinal de saída digital indicando a detecção de movimento. Esse sinal pode ser lido por um microcontrolador como o Arduino, permitindo que o sistema responda de acordo, ativando luzes, alarmes, câmeras ou outros dispositivos. Devido à sua capacidade de detectar movimento sem contato direto, o sensor é amplamente utilizado em sistemas de segurança, iluminação automatizada e controle de acesso.

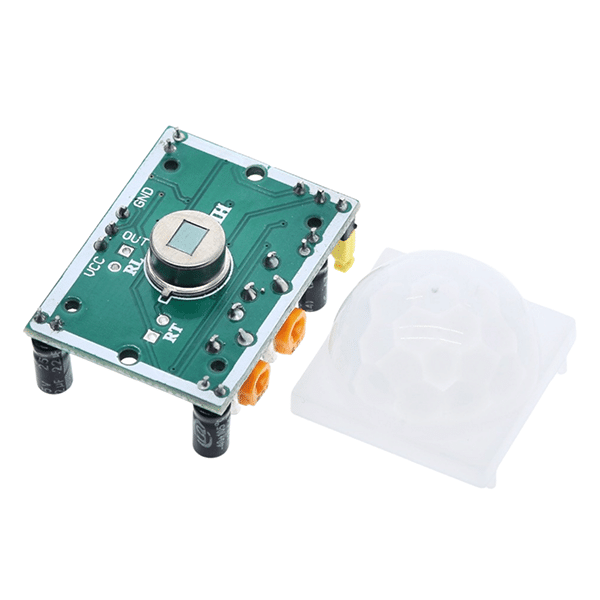

Pinagem do Sensor PIR

A pinagem típica de um sensor PIR consiste em três pinos: VCC, OUT e GND.

• VCC: Este pino é conectado à fonte de alimentação para fornecer energia ao sensor. Geralmente é alimentado com uma tensão de 5V.
• OUT: O pino de saída, que fornece um sinal de saída digital indicando a detecção de movimento. Este sinal pode ser lido por um microcontrolador como o Arduino.
• GND: Este pino é conectado ao terra (GND) do circuito para completar o circuito de alimentação.

Aplicações do Sensor de Movimento Presença PIR

O Sensor de Movimento PIR é uma ferramenta versátil, amplamente utilizada em diversas aplicações para automação, segurança e controle. Sua capacidade de detectar movimentos torna-o indispensável em sistemas de segurança residencial, iluminação automatizada e economia de energia.

Além disso, ele desempenha um papel fundamental em ambientes comerciais, controlando o acesso e monitorando áreas de alta circulação. O Sensor de Presença PIR também é uma escolha popular para projetos de IoT (Internet das Coisas), onde sua capacidade de detectar movimentos é aproveitada para criar sistemas de monitoramento e controle inteligentes.

Sua aplicação não se limita apenas a ambientes físicos, sendo também utilizado em projetos interativos, instalações artísticas e sistemas de jogos. Com sua capacidade de resposta rápida e eficiente, o Sensor de Movimento de Presença PIR é uma solução confiável para uma variedade de cenários de automação e segurança.

Como conectar o Sensor PIR ao Arduino?

Conectar o Sensor de Presença ao Arduino é relativamente simples e requer apenas alguns passos. Aqui está um guia passo a passo para ajudá-lo a fazer isso:

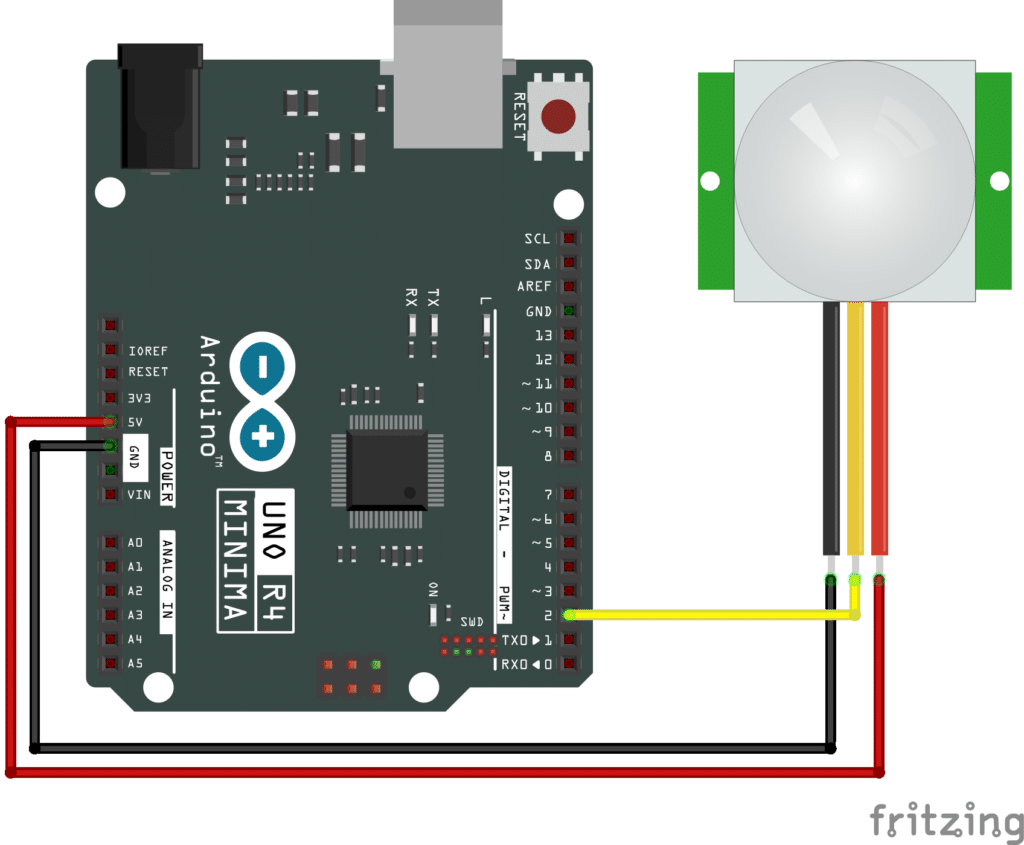

• Conecte o pino VCC do sensor ao pino 5V do Arduino.
• Conecte o pino GND do sensor ao pino GNd do Arduino.
• Conecte o pino OUT do sensor a um pino de entrada digital do Arduino (por exemplo, D2).

• Abra o Arduino IDE e crie um novo sketch.
• Depois vá em “Arquivo” -> “Exemplos” -> “Basics” e selecione o exemplo DigitalReadSerial.
• Faça o upload do código para o seu Arduino e abra o Monitor Serial (Ferramentas-> Serial Monitor) para visualizar os valores de leitura do sensor sendo impressos. Quando o sensor PIR detectar a presença de um objeto próximo, ele enviará um sinal “1” e, quando não detectar nada, enviará um sinal “0”.

Especificações do Sensor de Movimento Presença PIR

• Modelo: DYP-ME003 (Datasheet)
• Tensão de Operação: 4,5 – 20V
• Tensão Dados: 3,3V (Alto) – 0V (Baixo)
• Distância Detectável: 3-7 m (Ajustável)
• Tempo de Delay: 5 – 200 segundos (Default: 5 segundos)
• Tempo de Bloqueio: 2,5 segundos (Default)
• Trigger: (L)-Não Repetível (H)-Repetível (Default: H)
• Temperatura de Trabalho: -20 ~ +80°C
• Sensibilidade e tempo ajustável
• Dimensões: 3,2 cm x 2,4 cm x 1,8 cm
• Peso: 7 g

Acompanha

• 01 – Sensor de Movimento Presença PIR
