Você já ouviu falar na Creality Ender-3, certo? Neste tutorial você irá encontrar o passo-a-passo para a montagem da impressora 3D Creality Ender-3. A Ender-3 é uma impressora de tecnologia FDM que possui estrutura em alumínio anodizado, mesa aquecida e volume de impressão de 220 mm x 220 mm x 250 mm. Além disso, esta impressora é capaz de imprimir peças com camadas entre 0,1mm e 0,4mm usando uma variedade de materiais (TPU, PLA, PLA Wood, ABS, PETG e HIPS). E, tem sido considerada uma das impressoras 3d mais barata do mercado.
Confira a Ender 3 em nossa loja e outros modelos de impressoras 3D!

Partes da Creality Ender-3
Antes de começar a montagem da sua Creality Ender-3 é importante identificar cada uma das peças da impressora. Veja abaixo quais são elas:
Você também pode assistir o unboxing da Creality Ender-3, que está no nosso canal do YouTube.

- (1) Display LCD
- (2) Base
- (3) Fonte de alimentação
- (4) Conjunto de polias
- (5) Conjunto do hotend
- (6) Conjunto da extrusão
- (7) Tensor da correia
- (8) Motor do eixo Z
- (9) Limitador do eixo Z
- (10) Tubo de plástico
- (11) Suporte metálico
- (12) Capa do perfil superior (2pcs)
- (13) Cabo de força
- (14) Correia

- (15) Perfil lateral direito
- (16) Perfil lateral esquerdo
- (17) Fuso
- (18) Perfil do eixo X
- (19) Perfil superior

- (20) Parafuso M5x8 (4 pcs)
- (21) Parafuso M4x20 (2 pcs)
- (22) Parafuso M4x16 (4 pcs)
- (23) Parafuso M5x45 (4 pcs)
- (24) Porca T M5 (2 pcs)
- (25) Parafuso M5x25 (4 pcs)
- (26) Parafuso M4x18P (2 pcs)
Montagem da Creality Ender-3
Com todos os itens identificados, podemos começar a montagem da impressora 3D Creality Ender-3.
Veja o vídeo abaixo com tutorial de montagem:
Passo 1 – Verificação de folga
Partes necessárias: (5) Base

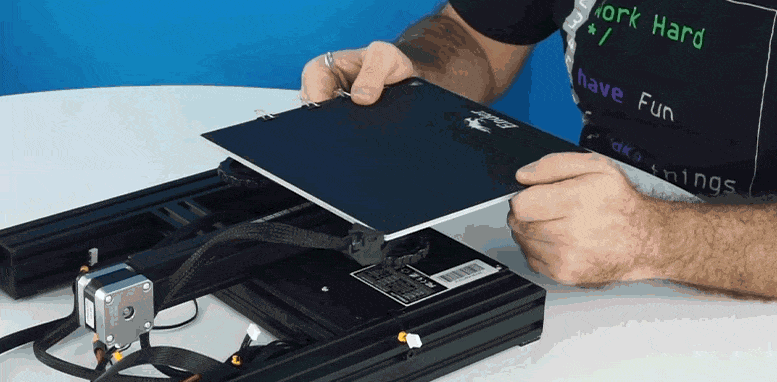

Antes de começar a montagem da impressora 3D, é importante verificar se há alguma folga na base. Segurando a mesa de impressão pelas laterais, veja se a mesma se mexe (Figura 5).

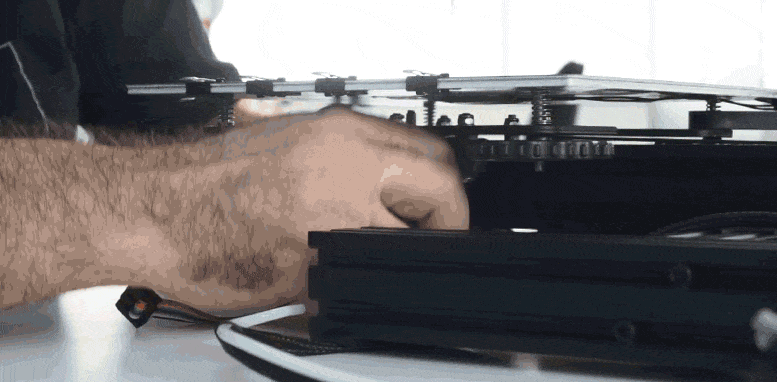

Se isso acontecer, significa que há uma folga e que é necessário ajustar. Para isso, use uma chave de boca e aperte as porcas dos parafusos localizados abaixo da mesa (Figura 6). Lembre-se, as porcas são do tipo excêntrica, meia volta aperta e outra meia volta solta.

O objetivo dessa etapa é deixar a mesa sem nenhuma folga.
Passo 2 – Perfis laterais
Partes necessárias: (5) Base, (15) Perfil lateral direito, (16) Perfil lateral esquerdo, (23) Parafusos M5x45

Agora precisamos realizar a montagem dos perfis laterais. Nesta etapa é importante que a base seja voltada para frente (logo da Ender voltado para você).
Prenda o perfil lateral esquerdo no lado esquerdo da base utilizando dois parafusos M5x45 (Figura 7). Perceba que há dois furos neste perfil: eles devem ficar voltados para baixo.
Depois, prenda o perfil lateral direito no lado direito da impressora utilizando os outros dois parafusos M5x45 (Figura 7). Perceba que neste perfil há dois furos: a menor parte em relação ao furo deve ser virada para baixo. Além disso, os furos devem estar voltados para a parte interna da impressora.
Passo 3 – Fonte de alimentação e display LCD
Partes necessárias: (1) Display LCD, (3) Fonte de alimentação, (20) Parafusos M5x8, (21) Parafusos M4x20

Parafuse a fonte de alimentação no perfil direito, utilizando os dois parafusos M4x20 (Figura 8). Note que o botão on-off da fonte deve ficar voltado para a parte de fora da impressora. Depois, faça a conexão elétrica (cabo XT60) da fonte de alimentação com a base da impressora (Figura 9).

Atenção: Não esqueça de selecionar a tensão certa, 110V ou 220V.
O chicote deve ser inserido no conector EXP3 do display LCD (Figura 10).

Utilizando os dois parafusos M5x8, prenda o display LCD na base da impressora (Figura 8).
Passo 4 – Limitador do eixo Z
Partes necessárias: (9) Limitador do eixo Z

O limitador do eixo Z deve ser instalado no lado esquerdo da impressora, encostado na base. Afrouxe a porca T para posicionar o limitador do eixo Z e depois aperte novamente até que a porca gire 90º e fique presa ao perfil (Figura 11).
Passo 5 – Motor do eixo Z e fuso
Partes necessárias: (8) Motor do eixo Z, (17) Fuso, (26) Parafusos M4x18P

Parafuse o motor do eixo Z na parte de trás do perfil lateral esquerdo utilizando dois parafusos M4x18P. Depois, solte os dois parafusos do acoplamento do motor do eixo Z. Encaixe o fuso e aperte os parafusos novamente (Figura 12).
Passo 6 – Conjunto de extrusão (eixo X)
Partes necessárias: (6) Conjunto de extrusão, (18) Perfil do eixo X, (22) Parafusos M4x16

Perceba que há dois furos grandes no perfil do eixo X: o conjunto de extrusão deve ficar posicionado no lado que a distância entre o furo e o fim do eixo é menor. Prenda o conjunto de extrusão utilizando dois parafusos M4x16 (Figura 13).
Passo 7 – Conjunto do hotend e conjunto de polias
Partes necessárias: (4) Conjunto de polias, (5) Conjunto do hotend, (22) Parafusos M4x16

Depois, encaixe o conjunto do hotend no perfil do eixo X. Prenda também o conjunto de polias utilizando os outros dois parafusos M4x16. Note que conjunto de extrusão e conjunto de polias ficam de um lado de perfil enquanto que o conjunto do hotend fica do lado oposto (Figura 14).
Passo 8 – Correia
Partes necessárias: (14) Correia

Passe a correia (com os dentes virados para baixo) pela polia do conjunto de extrusão e conecte a extremidade no conjunto do hotend. Depois passe a outra extremidade da correia por baixo das polias do conjunto do hotend e prenda da mesma forma que foi feito anteriormente (Figura 15).
Passo 9 – Tensor de correia
Partes necessárias: (7) Tensor de correia

Posicione o tensor de correia dentro da folga da correia. Afrouxe as porcas T e depois aperte-as novamente para fixar o tensor de correia na extremidade do eixo X (Figura 16).
Passo 10 – Encaixe do perfil do eixo X

Alinhe o furo do conjunto de extrusão com o fuso. Encaixe todo o conjunto no eixo X na base.
Mova o conjunto do eixo X para cima e para baixo. Caso o movimento não seja suave, afrouxe ligeiramente os parafusos do acoplamento do motor do eixo Z (Figura 18).
Passo 11 – Perfil superior
Partes necessárias: (12) Perfil superior, (19) Capas do perfil superior, (25) Parafusos M5x25

Utilize os quatro parafusos M5x25 para prender o perfil superior aos perfis laterais da impressora. Depois, encaixe as duas capas nas laterais do perfil superior (Figura 19).
Passo 12 – Suporte de filamento
Partes necessárias: (10) Tubo de plástico, (11) Suporte metálico, (20) Parafusos M5x8, (24) Porcas T

Instale uma extremidade do tubo de plástico no suporte metálico. Para isso, basta afrouxar e apertar novamente a porca de plástico. Depois você só precisa prender o suporte metálico no perfil superior, utilizando as porcas T e os parafusos M5x8 (Figura 19).
Passo 13 – Conexões
Partes necessárias: (13) Cabo de força

Perceba que os cabos soltos estão identificados com as letras E, X e Z. Perceba também que há dois cabos identificados com a letra X e dois com a letra Z, mas que possuem conectores com tamanhos distintos.
Os cabos X e Z com conectores maiores devem ser conectados nos motores do eixo X e Z, respectivamente. Os cabos X e Z com conectores menores devem ser conectados nas chaves de fim de curso X e Z, respectivamente. O cabo identificado com a letra E deve ser conectado na extrusora (Figura 20).
Conecte o tubo PTFE na extrusora. Solte um pouco a rosca de conexão, insira o tubo até o final e depois aperte novamente (Figura 20).
Por fim, conecte o cabo de força na fonte de alimentação da impressora.
Atenção: Não esqueça de selecionar a tensão certa, 110V ou 220V.
Conclusão
Pronto, sua impressora Ender-3 está montada. Agora você precisa realizar o nivelamento da mesa e já pode começar a imprimir.
Abaixo estão algumas dicas de conteúdos para você dar os primeiros passos com a sua impressora:
- 5 melhores sites com modelos 3D gratuitos
- Conheça os principais softwares de modelagem 3D
- Conheça os principais softwares de fatiamento 3D
- Trabalhando com filamento ABS
- Trabalhando com PLA e suas variantes
- Trabalhando com filamento PETG
- Trabalhando com filamento flexíveis
- Aprenda a utilizar suportes na impressão 3D
- Upgrades na Creality Ende-3
- Manutenção preventiva em impressoras 3D
Gostou de conhecer o passo-a-passo de montagem da Creality Ender-3? Deixe um comentário dizendo o que achou; Se tiver alguma dúvida, fique a vontade para perguntar. Para mais conteúdos como esse, acesse o blog.
