Sensor de movimento e presença: funcionamento, testes e exemplos de uso
Deixe um comentárioO sensor de movimento e presença são muito utilizados em projetos de automação, segurança e controle inteligente. Eles permitem que um sistema “perceba” quando algo ou alguém se movimenta ou se aproxima, possibilitando ações automáticas sem a necessidade de intervenção humana.
Nesta aula, você vai aprender o que é um sensor de movimento e presença, quais são os principais tipos utilizados em projetos eletrônicos e como cada um funciona. Também veremos como testar esses sensores, exemplos práticos de uso com Arduino e as principais vantagens de aplicar esse tipo de sensor em projetos reais.
Ao final da aula, você terá uma boa base para escolher o sensor de movimento mais adequado para cada aplicação, seja em automação residencial, sistemas de alarme ou projetos educacionais.
Tipos de sensor de movimento e presença
Existem diferentes tipos de sensores de movimento e presença, cada um baseado em um princípio físico específico. A escolha do modelo ideal depende do tipo de objeto a ser detectado, da distância, do ambiente e do nível de precisão necessário.

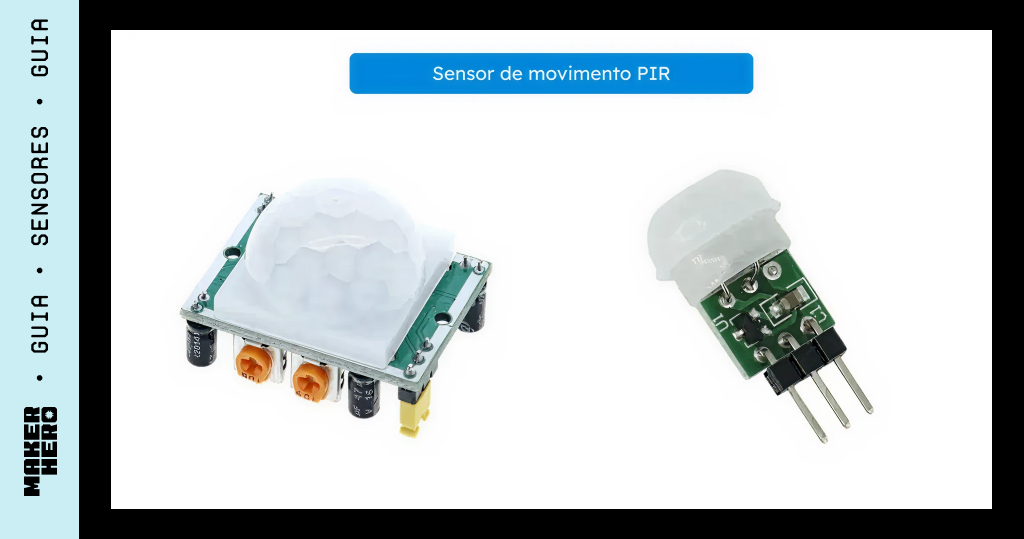

Sensor PIR (infravermelho passivo)
O sensor PIR (Passive Infrared) detecta a variação de radiação infravermelha emitida por corpos quentes, como pessoas e animais. Ele não emite nenhum sinal, apenas “percebe” mudanças no ambiente.
É um dos sensores mais utilizados em:
- Iluminação automática
- Alarmes residenciais
- Sistemas de presença
Sua saída normalmente é digital, indicando se houve ou não movimento.

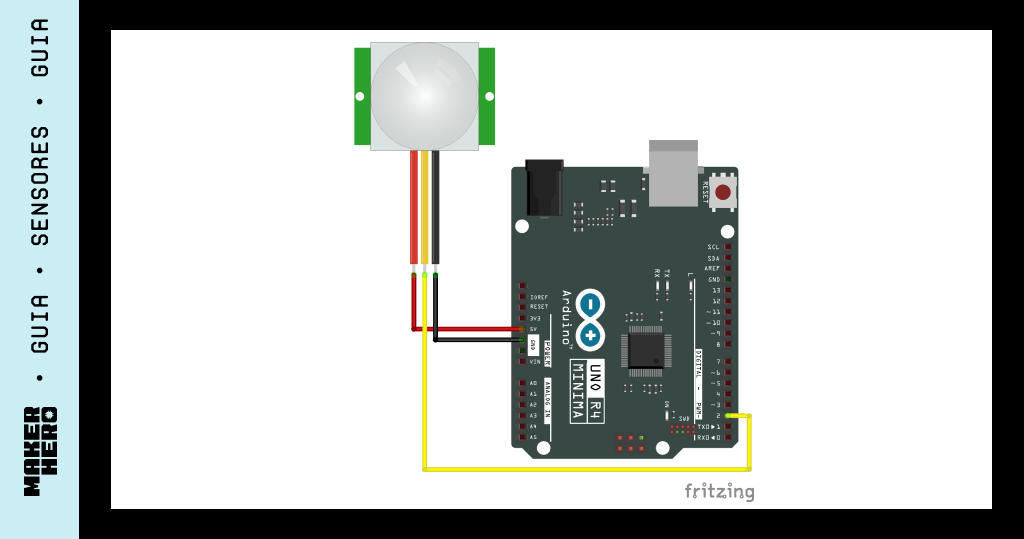

Exemplo de uso:
|
1 2 3 4 5 6 7 8 9 10 11 12 |
int pirPin = 2; void setup() { pinMode(pirPin, INPUT); Serial.begin(9600); } void loop() { int movimento = digitalRead(pirPin); Serial.println(movimento); delay(500); } |
Veja mais em:
- Detecte movimento com Sensor PIR e Arduino Uno R4 WiFi
- Sensor de presença PIR com detector de luminosidade

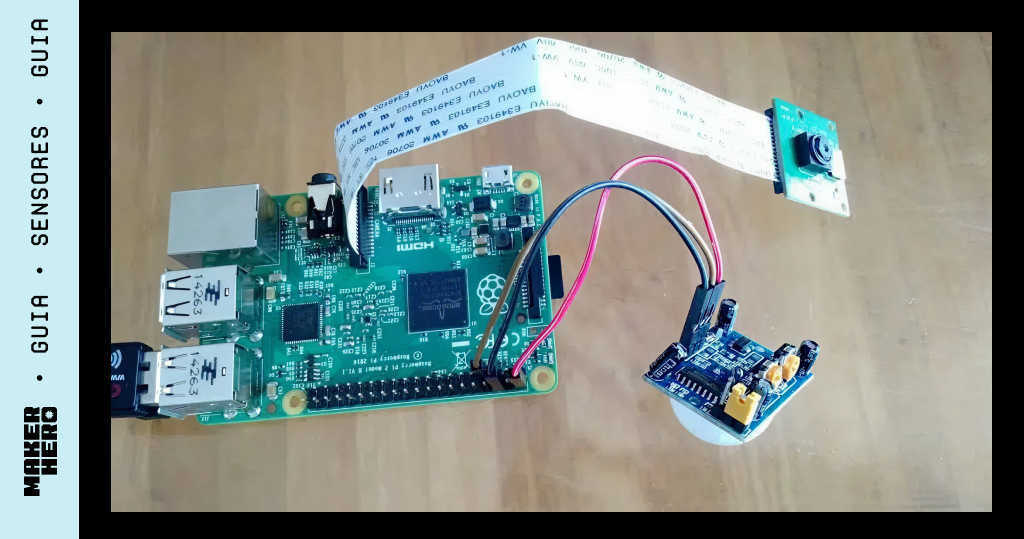

- Sistema de Monitoramento com Raspberry Pi
- Construa um alarme com aviso por Whatsapp

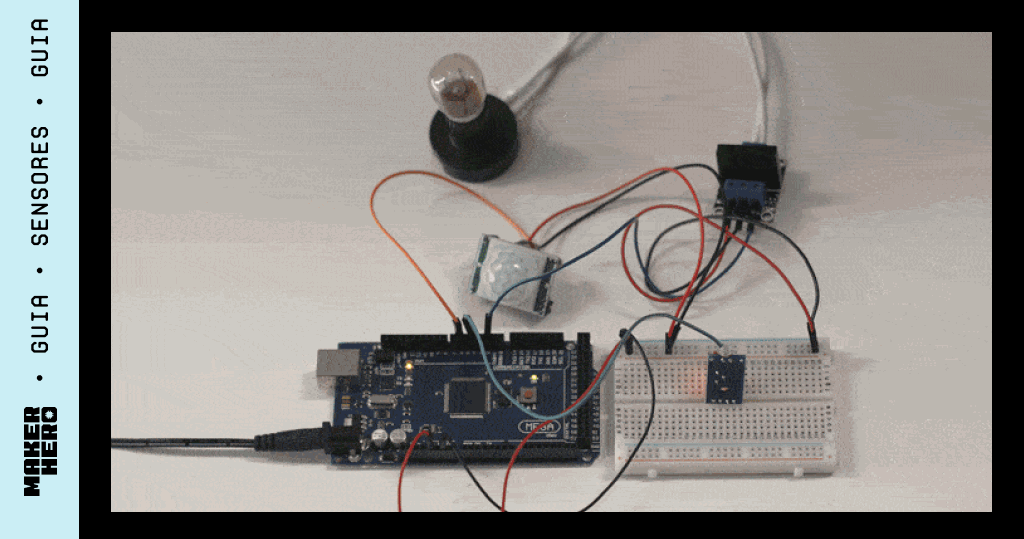

- Acendendo uma lâmpada com sensor de presença

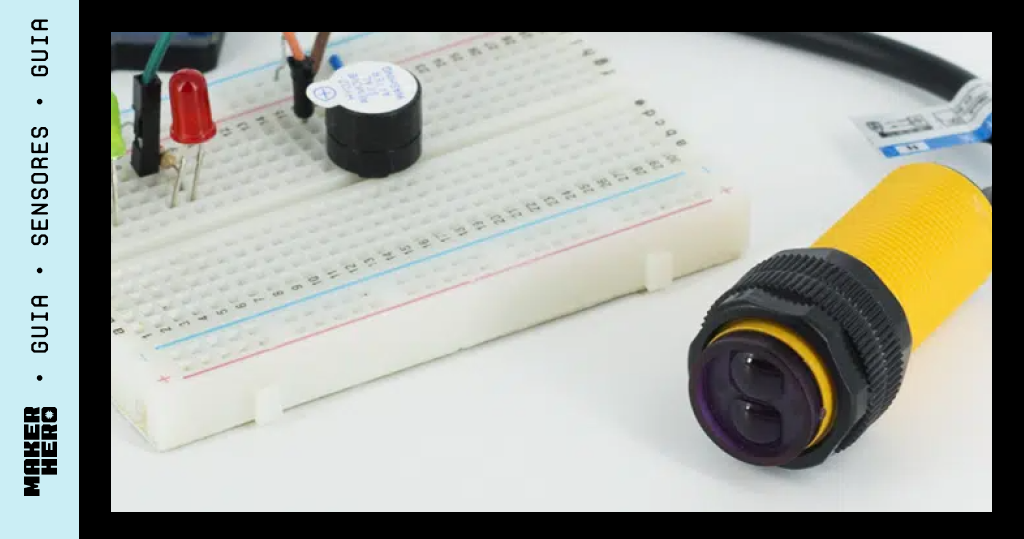

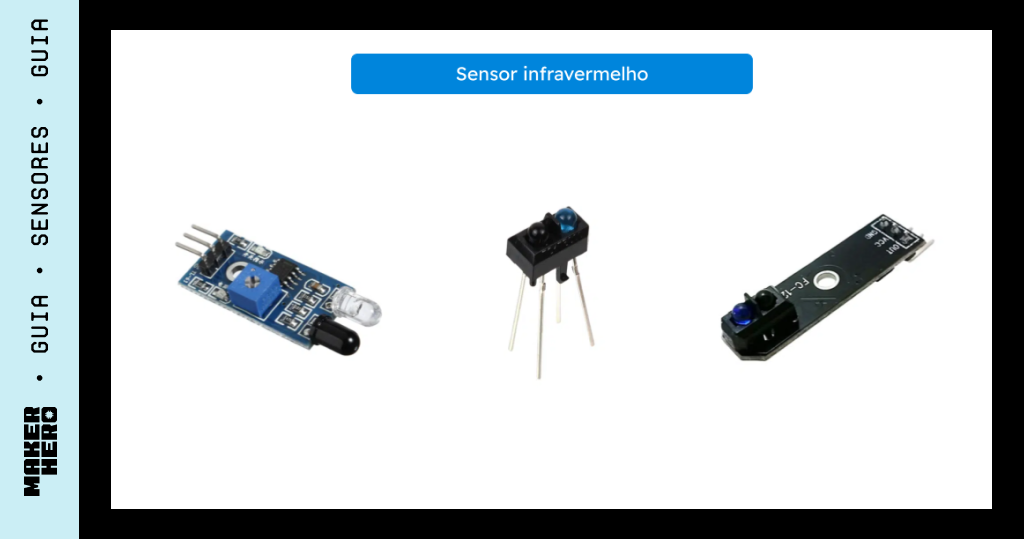

Sensor infravermelho (ativo)
O sensor infravermelho funciona emitindo um feixe de luz infravermelha e detectando o reflexo ou a interrupção desse feixe. Quando um objeto passa à frente do sensor, o sinal é alterado.
É muito usado em:
- Contadores de objetos
- Sistemas de barreira
- Detecção de passagem
Dependendo do módulo, pode ter saída digital ou analógica.

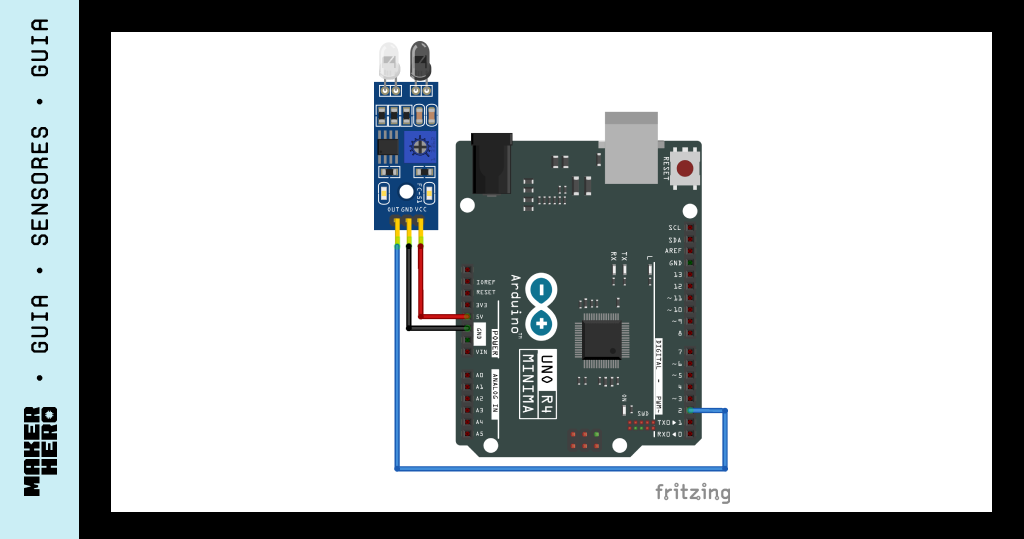

Exemplo de uso:
|
1 2 3 4 5 6 7 8 9 10 11 12 |
int irPin = 2; void setup() { pinMode(irPin, INPUT); Serial.begin(9600); } void loop() { int obstaculo = digitalRead(irPin); Serial.println(obstaculo); delay(500); } |
Veja mais em:

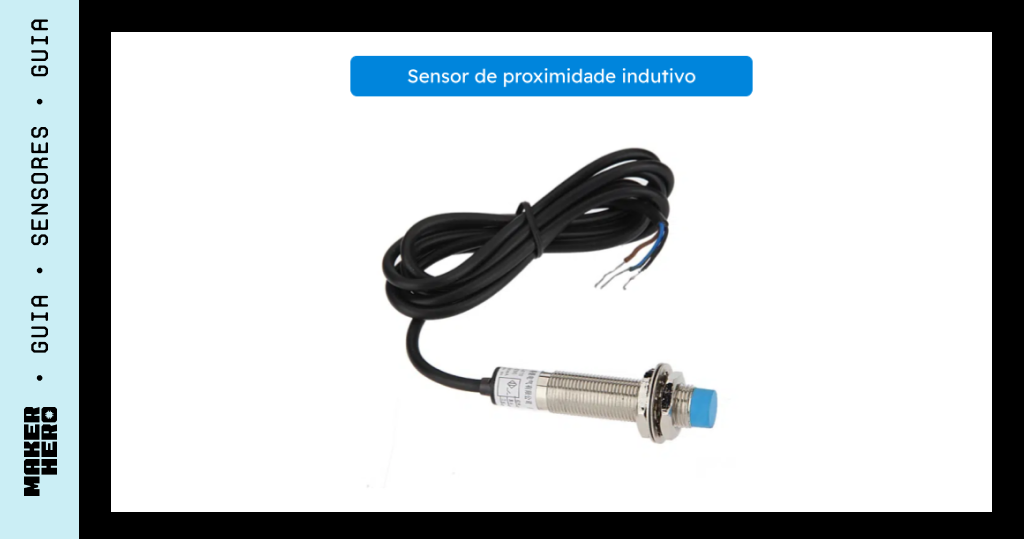

Sensor indutivo
O sensor indutivo detecta a presença de objetos metálicos por meio da variação de um campo eletromagnético. Ele é bastante comum em ambientes industriais.
Principais características:
- Detecta apenas metais
- Funciona sem contato físico
- Alta durabilidade
Normalmente possui saída digital.

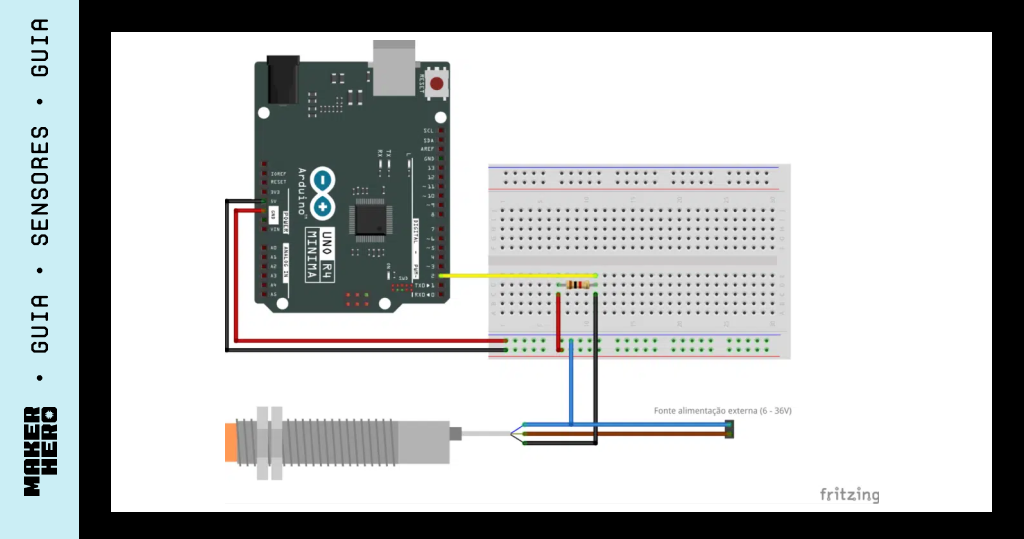

Exemplo de uso:
|
1 2 3 4 5 6 7 8 9 10 11 12 |
int indutivoPin = 2; void setup() { pinMode(indutivoPin, INPUT); Serial.begin(9600); } void loop() { int estado = digitalRead(indutivoPin); Serial.println(estado); delay(500); } |
Veja mais em:

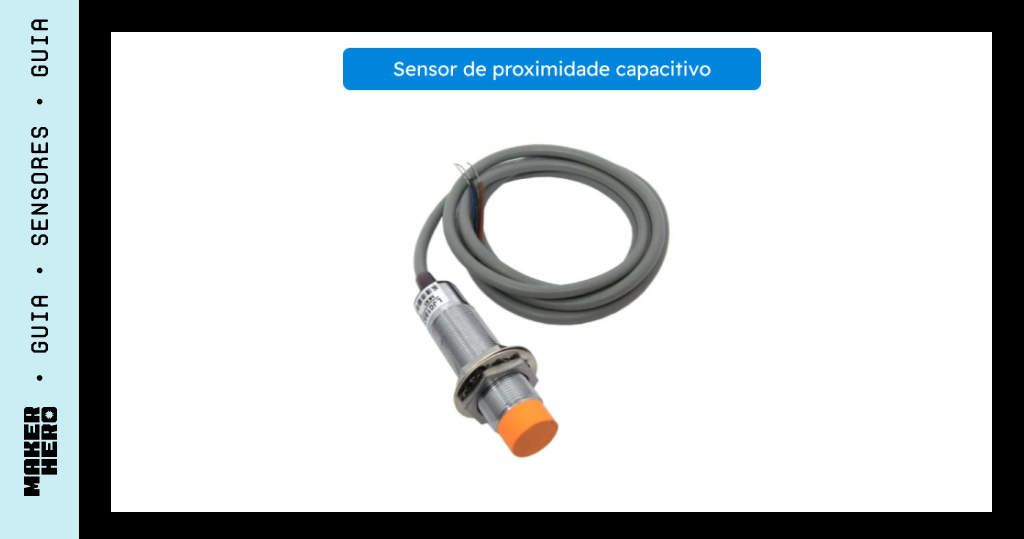

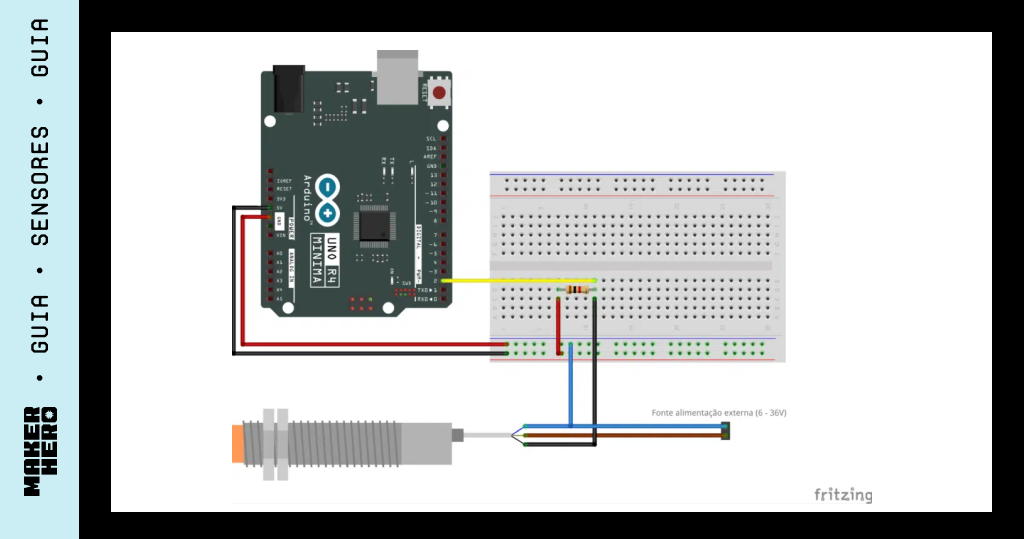

Sensor capacitivo
O sensor capacitivo detecta a aproximação de objetos pela variação de capacitância. Diferente do indutivo, ele pode detectar materiais metálicos e não metálicos.
É usado em:
- Detecção de nível
- Painéis touch
- Automação industrial
Também costuma ter saída digital.
Exemplo de uso:
|
1 2 3 4 5 6 7 8 9 10 11 12 |
int capacitivoPin = 2; void setup() { pinMode(capacitivoPin, INPUT); Serial.begin(9600); } void loop() { int estado = digitalRead(capacitivoPin); Serial.println(estado); delay(500); } |

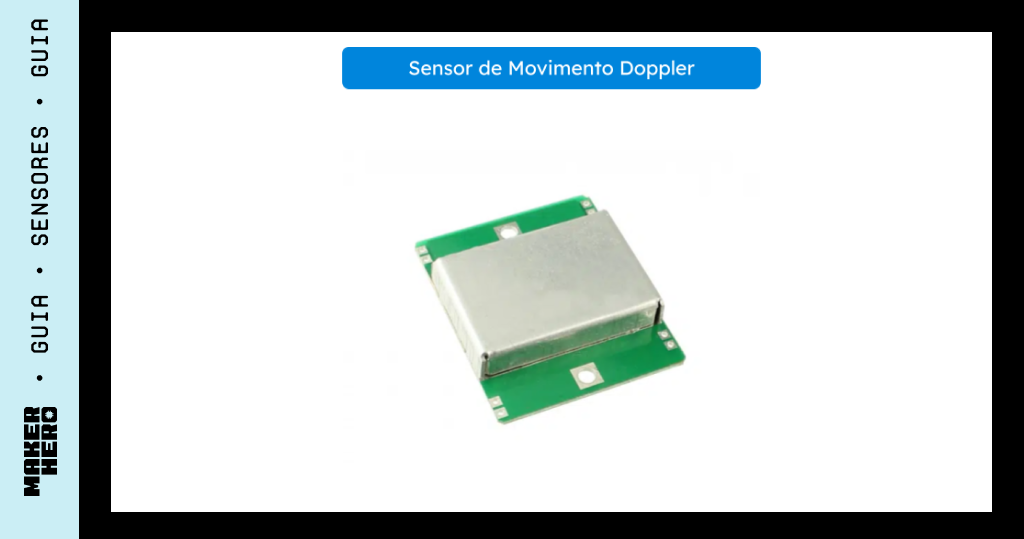

Sensor por radar Doppler
O sensor por radar Doppler emite ondas eletromagnéticas e analisa a variação de frequência refletida pelos objetos em movimento. Ele consegue detectar movimento mesmo através de paredes finas ou obstáculos leves.
Aplicações comuns:
- Sistemas de segurança
- Monitoramento de ambientes
- Detecção de movimento de longo alcance
Esse tipo de sensor geralmente possui saída digital.
Como funciona o sensor de movimento e presença
O sensor de movimento e presença funciona detectando mudanças no ambiente ao seu redor. Essas mudanças podem estar relacionadas ao calor, à luz, ao campo eletromagnético ou ao movimento físico de objetos. Cada tipo de sensor utiliza um princípio diferente para identificar essas variações.
Apesar das diferenças de funcionamento, todos seguem uma lógica semelhante: detectar um evento no ambiente, converter essa informação em um sinal elétrico e enviar esse sinal para um sistema de controle, como o Arduino.
Detecção da variação no ambiente
O primeiro passo é perceber uma alteração no ambiente. Isso pode acontecer de várias formas:
- Sensor PIR: detecta variações de radiação infravermelha emitida por corpos quentes, como pessoas e animais.
- Sensor infravermelho ativo: emite um feixe de luz infravermelha e detecta a reflexão ou interrupção desse feixe por um objeto.
- Sensor indutivo: detecta a presença de metais por meio da alteração de um campo eletromagnético.
- Sensor capacitivo: percebe a aproximação de objetos pela variação de capacitância.
- Sensor por radar Doppler: identifica movimento analisando a variação da frequência de ondas eletromagnéticas refletidas.
Cada um desses princípios permite detectar movimento ou presença sem contato físico direto.
Conversão da detecção em sinal elétrico
Depois que a variação é detectada, o sensor converte essa informação em um sinal elétrico. Esse sinal pode ser:
- Digital: indica apenas dois estados, como “movimento detectado” ou “nenhum movimento”.
- Analógico: fornece um valor variável, relacionado à intensidade da detecção ou à distância do objeto.
A maioria dos sensores de movimento usados com Arduino possui saída digital, o que simplifica bastante a integração.
Envio do sinal ao sistema de controle
Por fim, o sinal gerado pelo sensor é enviado para o microcontrolador. O Arduino lê esse sinal e, a partir do código programado, decide qual ação executar, como:
- Acender uma lâmpada
- Disparar um alarme
- Enviar uma notificação
- Ativar outro dispositivo
Esse funcionamento torna os sensores de movimento e presença componentes essenciais em projetos de automação, segurança e monitoramento. Nos próximos tópicos, veremos como testar esses sensores e exemplos práticos de uso.
Como testar um sensor de movimento e presença
Testar um sensor de movimento e presença é uma etapa importante antes de utilizá-lo em um projeto definitivo. Esses testes ajudam a confirmar se o sensor está funcionando corretamente, se a ligação está adequada e se a leitura feita pelo Arduino corresponde ao comportamento esperado.
Verificação da alimentação
O primeiro passo é conferir se o sensor está recebendo a alimentação correta:
- Verifique a tensão recomendada no datasheet do sensor (3,3 V ou 5 V).
- Confirme a polaridade dos fios (VCC e GND).
- Observe se o sensor possui LEDs indicadores de funcionamento.
Uma alimentação incorreta pode causar leituras instáveis ou impedir o funcionamento do sensor.
Teste básico da saída
Com o sensor ligado ao Arduino, é possível fazer um teste simples:
- Para sensores com saída digital, utilize um código básico que leia o estado do pino e mostre o valor no Monitor Serial.
- Para sensores com saída analógica, leia o valor pelo analogRead() e observe a variação conforme ocorre movimento ou aproximação.
Esse teste ajuda a confirmar se o sensor está respondendo corretamente às mudanças no ambiente.
Teste prático de funcionamento
Depois da leitura básica, faça testes reais:
- Passe a mão ou caminhe em frente ao sensor.
- Aproxime ou afaste um objeto do campo de detecção.
- Observe se o valor lido ou o estado da saída muda conforme esperado.
No caso do sensor PIR, lembre-se de que ele pode levar alguns segundos para estabilizar após ser energizado.
Ajustes de sensibilidade e tempo
Alguns sensores possuem potenciômetros ou ajustes internos:
- Ajuste a sensibilidade, definindo a distância ou intensidade da detecção.
- Ajuste o tempo de acionamento, controlando quanto tempo a saída permanece ativa após detectar movimento.
Esses ajustes permitem adaptar o sensor ao ambiente e à aplicação desejada.
Observação do ambiente
Fatores externos podem influenciar o funcionamento:
- Luz solar direta
- Fontes de calor
- Vibração
- Interferência elétrica
Testar o sensor no ambiente real de uso ajuda a evitar falsos acionamentos ou falhas de detecção.
Seguindo esses passos, é possível validar rapidamente o funcionamento de um sensor de movimento e presença, garantindo maior confiabilidade antes de integrá-lo a projetos de automação, segurança ou monitoramento.
Aplicações práticas do sensor de movimento e presença
O sensor de movimento e presença é amplamente utilizado em projetos de automação e controle, pois permite que sistemas reajam automaticamente ao ambiente. Sua versatilidade faz com que ele esteja presente tanto em projetos simples com Arduino quanto em sistemas mais avançados.
Automação residencial
Um dos usos mais comuns é na automação de ambientes residenciais:
- Acionamento automático de luzes em corredores, garagens e escadas.
- Controle de iluminação apenas quando há pessoas no ambiente.
- Integração com sistemas de casa inteligente.
Essas aplicações ajudam a melhorar o conforto e a economia de energia.
Sistemas de segurança
Sensores de movimento são fundamentais em projetos de segurança:
- Alarmes residenciais e comerciais.
- Detecção de invasão em áreas restritas.
- Acionamento de sirenes, câmeras ou notificações.
O sensor permite identificar movimentos suspeitos e reagir rapidamente.

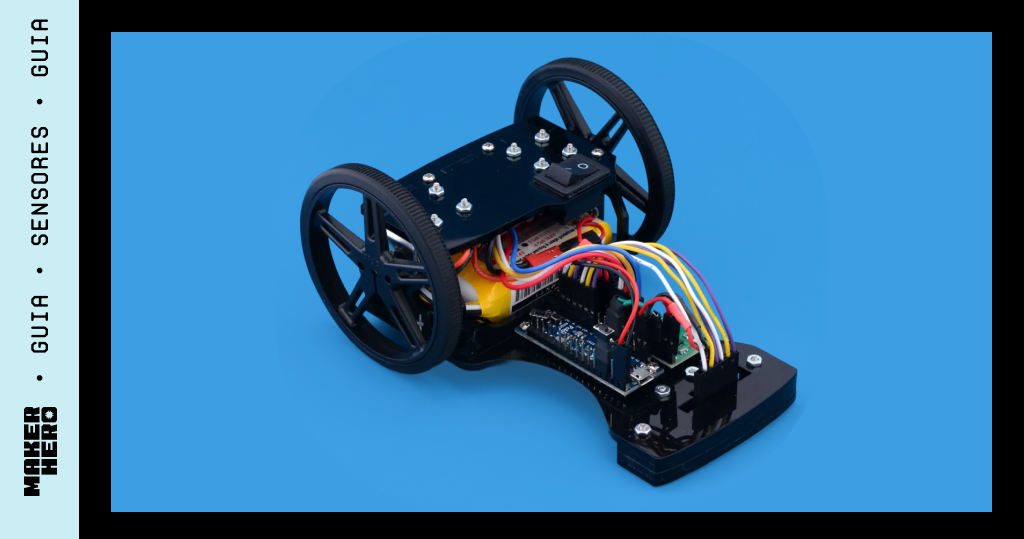

Robótica e projetos educacionais
Em projetos com Arduino e robôs móveis, o sensor de movimento e presença é muito utilizado:
- Detecção de obstáculos.
- Mudança de direção de robôs.
- Contadores de passagem.
Esses projetos ajudam a ensinar conceitos básicos de automação e lógica de controle.
Monitoramento e controle de ambientes
Sensores de movimento também podem ser usados para monitoramento:
- Identificação de presença em salas ou áreas específicas.
- Contagem de pessoas.
- Ativação de sistemas somente quando necessário.
Esse tipo de aplicação é comum em escritórios, escolas e espaços compartilhados.
Projetos IoT e automação inteligente
Quando integrados à internet, os sensores permitem:
- Envio de alertas e notificações.
- Registro de eventos de movimento.
- Automação baseada em presença.
Essas aplicações tornam os sistemas mais inteligentes e eficientes.
Vantagens do uso de sensor de movimento e presença
O sensor de movimento e presença é amplamente utilizado porque oferece diversas vantagens em projetos eletrônicos, desde aplicações simples até sistemas mais avançados de automação e segurança. Sua capacidade de detectar atividades no ambiente torna os sistemas mais eficientes e inteligentes.
Automação e praticidade
O uso do sensor permite que dispositivos funcionem de forma automática:
- Elimina a necessidade de acionamento manual.
- Ativa sistemas apenas quando necessário.
- Melhora a experiência do usuário em ambientes automatizados.
Isso torna o dia a dia mais prático e funcional.
Economia de energia
Uma das principais vantagens está na redução do consumo de energia:
- Luzes e equipamentos funcionam apenas quando há presença.
- Evita desperdício em ambientes vazios.
- Ideal para projetos sustentáveis e eficientes.
Essa característica é muito valorizada em automação residencial e comercial.
Facilidade de integração
O sensor de movimento é fácil de integrar a sistemas de controle:
- Compatível com Arduino, ESP32 e Raspberry Pi.
- A maioria dos modelos possui saída digital simples.
- Grande quantidade de exemplos e bibliotecas disponíveis.
Isso facilita o desenvolvimento, mesmo para iniciantes.
Versatilidade de aplicações
Esse tipo de sensor pode ser utilizado em diferentes contextos:
- Automação residencial.
- Sistemas de segurança.
- Robótica e projetos educacionais.
- Monitoramento e controle de ambientes.
A variedade de modelos permite atender diferentes necessidades.
Funcionamento sem contato físico
A detecção ocorre sem contato direto com o objeto ou pessoa:
- Maior durabilidade do sensor.
- Menor desgaste mecânico.
- Funcionamento confiável ao longo do tempo.
Essas vantagens tornam o sensor de movimento e presença um componente essencial em projetos de automação, segurança e monitoramento, sendo uma escolha prática e eficiente para diversas aplicações.
Resumo e conclusão
Nesta aula, você aprendeu sobre o sensor de movimento e presença, entendendo como ele permite que sistemas eletrônicos detectem a movimentação ou aproximação de objetos e pessoas no ambiente. Os principais pontos abordados foram:
- Tipos de sensor de movimento: PIR, infravermelho ativo, indutivo, capacitivo e radar Doppler, cada um com princípio de funcionamento específico.
- Funcionamento do sensor: detecção da variação ambiental, conversão em sinal elétrico e envio da informação ao sistema de controle.
- Testes e verificação: checagem da alimentação, leitura da saída, ajustes de sensibilidade e observação do ambiente.
- Aplicações práticas: automação residencial, sistemas de segurança, robótica, monitoramento e projetos IoT.
- Vantagens do uso: automação, economia de energia, facilidade de integração, versatilidade e funcionamento sem contato físico.
Com esse conhecimento, fica mais fácil escolher o tipo de sensor de movimento e presença ideal para cada projeto, garantindo maior eficiência e confiabilidade. Na próxima aula, você aprenderá sobre sensor ultrassônico, entendendo como ele é utilizado para medir distância e detectar obstáculos em diferentes aplicações.
