Entenda as Leis de Kirchhoff com exercícios práticos

Nesta aula, vamos abordar as Leis de Kirchhoff, que são fundamentais para a análise de circuitos elétricos mais complexos. Vamos explorar a Lei das Correntes de Kirchhoff (LCK) e a Lei das Tensões de Kirchhoff (LTK), que nos ajudam a resolver circuitos com múltiplos elementos e fontes de tensão. Através de exemplos práticos, aprenderemos como aplicar essas leis para encontrar as correntes e tensões desconhecidas em circuitos. Além disso, resolveremos exercícios da Lei de Kirchhoff para consolidar o entendimento e aplicação desses conceitos importantes na eletricidade.

O que são as Leis de Kirchhoff?

As Leis de Kirchhoff são dois princípios fundamentais que ajudam a analisar circuitos elétricos com múltiplos componentes e fontes de tensão. Essas leis são essenciais para resolver problemas de circuitos mais complexos, onde várias correntes e tensões estão envolvidas.

Lei das Correntes de Kirchhoff (LCK): Esta lei afirma que a soma algébrica das correntes em um ponto de junção (ou nó) de um circuito é igual a zero. Isso significa que a corrente que entra em um nó é igual à corrente que sai desse nó. Em termos matemáticos, podemos escrever:

Essa lei é baseada no princípio da conservação de carga, ou seja, a carga elétrica não se perde, ela se redistribui entre os diferentes ramos do circuito.

Lei das Tensões de Kirchhoff (LTK): Esta lei afirma que a soma algébrica das diferenças de potencial (tensões) em qualquer malha fechada de um circuito é igual a zero. Ou seja, a soma das quedas de tensão em todos os componentes de uma malha deve ser igual à soma das fontes de tensão dessa malha. Em termos matemáticos, podemos expressar isso como:

A Lei das Tensões de Kirchhoff é uma consequência da conservação da energia elétrica. Ela garante que a energia fornecida pelas fontes de tensão é consumida pelos resistores e outros componentes do circuito.

Essas duas leis são utilizadas para calcular as correntes e tensões em circuitos elétricos, mesmo quando há múltiplos ramos e fontes de energia.

Lei das correntes de Kirchhoff (LCK)

A Lei das Correntes de Kirchhoff (LCK), também conhecida como primeira lei de Kirchhoff ou Lei dos Nós, é um princípio fundamental da teoria de circuitos elétricos que se baseia na conservação da carga elétrica. Ela afirma que a soma algébrica das correntes em um ponto de junção (ou nó) de um circuito é igual a zero. Em outras palavras, a quantidade de carga elétrica que entra em um nó deve ser igual à quantidade que sai desse nó.

Matematicamente, a Lei das Correntes de Kirchhoff pode ser expressa da seguinte forma:

Ou seja, a soma das correntes que entram em um nó é igual à soma das correntes que saem desse nó.

A razão por trás dessa lei é a conservação da carga elétrica, que estabelece que a carga não pode ser criada ou destruída, apenas transferida. Então, em qualquer ponto de junção, a carga elétrica que chega deve ser a mesma que sai, garantindo que não haja acúmulo de carga no nó.

Exemplo prático da Primeira Lei de Kirchhoff

Imagine um circuito onde três correntes, I1, I2 e I3, se encontram em um ponto. Se I1 e I2 entram no nó e I3 sai, a Lei das Correntes de Kirchhoff nos diz que:

Isso significa que a corrente total que entra no nó (I1+I2) é igual à corrente que sai (I3).

Lei das tensões de Kirchhoff (LTK)

A Lei das Tensões de Kirchhoff (LTK), também conhecida como segunda lei de Kirchhoff ou Lei da Malhas, trata da conservação de energia em circuitos elétricos. Ela afirma que, em qualquer malha fechada de um circuito, a soma algébrica das tensões é igual a zero. Ou seja, a quantidade de energia fornecida pelas fontes de tensão (como baterias ou geradores) em um circuito é igual à quantidade de energia consumida pelos componentes resistivos (como resistores) ou armazenada (em componentes como capacitores ou indutores).

Matematicamente, a Lei das Tensões de Kirchhoff pode ser expressa da seguinte maneira:

Onde V representa as tensões ao longo da malha do circuito. Isso inclui as tensões das fontes de energia e as quedas de tensão nos componentes passivos (resistores, por exemplo). A soma de todas essas tensões deve ser igual a zero.

A Lei das Tensões de Kirchhoff é baseada na conservação de energia, que estabelece que a energia fornecida pelas fontes de tensão em uma malha deve ser igual à energia dissipada ou armazenada pelos componentes do circuito. Quando uma corrente elétrica percorre um resistor, por exemplo, ela perde energia na forma de calor, que é chamada de “queda de tensão” ou “diferença de potencial”. As fontes de tensão, como baterias ou geradores, fornecem energia elétrica para o circuito, e essa energia deve ser balanceada pelas quedas de tensão nos componentes.

Exemplo prático da Segunda Lei de Kirchhoff

Suponha que em um circuito com uma malha fechada haja uma fonte de tensão V1, uma queda de tensão V2 em um resistor R, e uma queda de tensão V3 em outro resistor. De acordo com a Lei das Tensões de Kirchhoff:

Ou, reescrevendo:

Isso significa que a tensão fornecida pela fonte V1 é igual à soma das quedas de tensão V2 e V3, que ocorrem nos resistores.

Aplicações das leis de Kirchhoff em circuitos

As Leis de Kirchhoff são essenciais para a análise de circuitos elétricos, especialmente quando se lida com circuitos mais complexos, que envolvem múltiplos componentes e fontes de tensão. A aplicação dessas leis em circuitos permite calcular as correntes e tensões em diferentes partes de um circuito, o que é fundamental para o design, análise e solução de circuitos em diversas áreas da eletrônica e engenharia elétrica. A seguir, veremos algumas das principais aplicações das Leis de Kirchhoff:

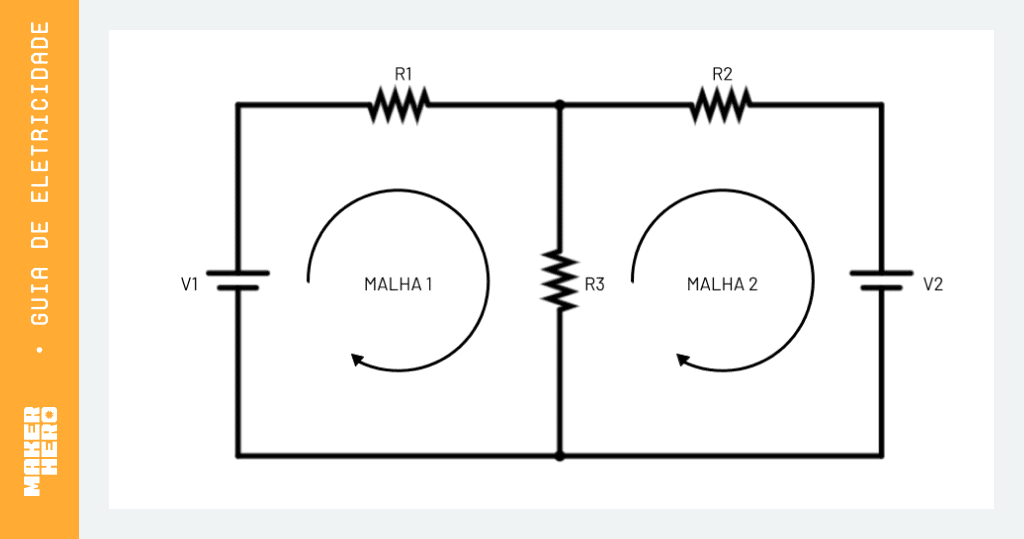

Análise de circuitos com múltiplas fontes de tensão e corrente

A Lei das Correntes de Kirchhoff (LCK) é particularmente útil quando há vários ramos de corrente em um circuito. Ela permite que você escreva uma equação para cada nó, ou ponto de junção, em um circuito, determinando a corrente que entra e sai.

Da mesma forma, a Lei das Tensões de Kirchhoff (LTK) é essencial quando o circuito possui várias fontes de tensão e componentes como resistores, capacitores e indutores. As equações resultantes ajudam a determinar a distribuição de tensões no circuito.

Exemplo: Em um circuito com duas fontes de tensão e resistores, você pode aplicar a LTK para cada malha do circuito, criando um sistema de equações que pode ser resolvido para determinar a tensão e a corrente em cada parte do circuito.

Circuitos em série e paralelo

As Leis de Kirchhoff ajudam na análise de circuitos tanto em série quanto em paralelo. Quando você tem resistores em série ou paralelo com múltiplas fontes de tensão, a LCK e LTK permitem que você defina equações que descrevem o comportamento total do circuito.

Série: Quando os componentes estão conectados em série, a corrente é a mesma em todos os componentes, mas a tensão se divide entre eles. A Lei das Tensões de Kirchhoff é usada para calcular a tensão total e a queda de tensão em cada resistor.
Paralelo: Quando os componentes estão em paralelo, a tensão é a mesma em todos os componentes, mas a corrente se divide entre eles. A Lei das Correntes de Kirchhoff ajuda a encontrar a corrente total ao analisar os diferentes caminhos da corrente.

Circuitos de resistor, capacitor e indutor (RC, RL, RLC)

Em circuitos compostos por resistores, capacitores e indutores (como circuitos RC, RL e RLC), as Leis de Kirchhoff são essenciais para calcular as correntes e tensões variáveis ao longo do tempo, especialmente quando o circuito é alimentado por fontes de corrente alternada (CA) ou quando ocorrem fenômenos transitórios, como o carregamento ou descarregamento de capacitores.

Exemplo:

Em um circuito RC (resistor-capacitor), você pode usar a LTK para encontrar a tensão em cada componente ao longo do tempo, considerando o comportamento dinâmico do capacitor à medida que ele se carrega ou descarrega.
Em um circuito RL (resistor-indutor), você pode usar a LTK para determinar as tensões e correntes durante os transientes causados pela variação da corrente na bobina.

Sistemas de equações para circuitos complexos

Quando os circuitos têm várias malhas ou nós, você precisa usar as Leis de Kirchhoff para criar um sistema de equações simultâneas. Essas equações podem ser resolvidas para encontrar as correntes e tensões em cada parte do circuito. A aplicação das leis permite modelar e simular circuitos elétricos complexos, o que é fundamental em projetos de eletrônica avançada.

Exemplo: Se você tiver um circuito com três malhas e várias fontes de tensão, será necessário aplicar a LTK em cada malha e a LCK em cada nó. Isso resulta em um sistema de equações que pode ser resolvido por métodos algébricos ou usando técnicas computacionais.

Cálculo de potência e eficiência em circuitos elétricos

As Leis de Kirchhoff também são úteis para calcular a potência dissipada em circuitos, especialmente quando se tem múltiplos componentes e fontes. A potência dissipada por um resistor, por exemplo, pode ser determinada pela fórmula P=I2R. Com as correntes e tensões calculadas pelas Leis de Kirchhoff, você pode determinar com precisão a potência dissipada e avaliar a eficiência do circuito.

Leis de Kirchhoff: exercícios resolvidos

Exercício 1: Aplicação da Lei das Correntes de Kirchhoff (LCK)

Considere o circuito abaixo, onde três correntes se encontram em um nó:

I1 = 5A (entrando no nó)
I2 = 3A (saindo do nó)
I3 (desconhecida, saindo do nó)

Determine o valor de I3.

Resolução: Pela Lei das Correntes de Kirchhoff (LCK), a soma das correntes que entram em um nó é igual à soma das correntes que saem. Matematicamente:
